Termékleírás

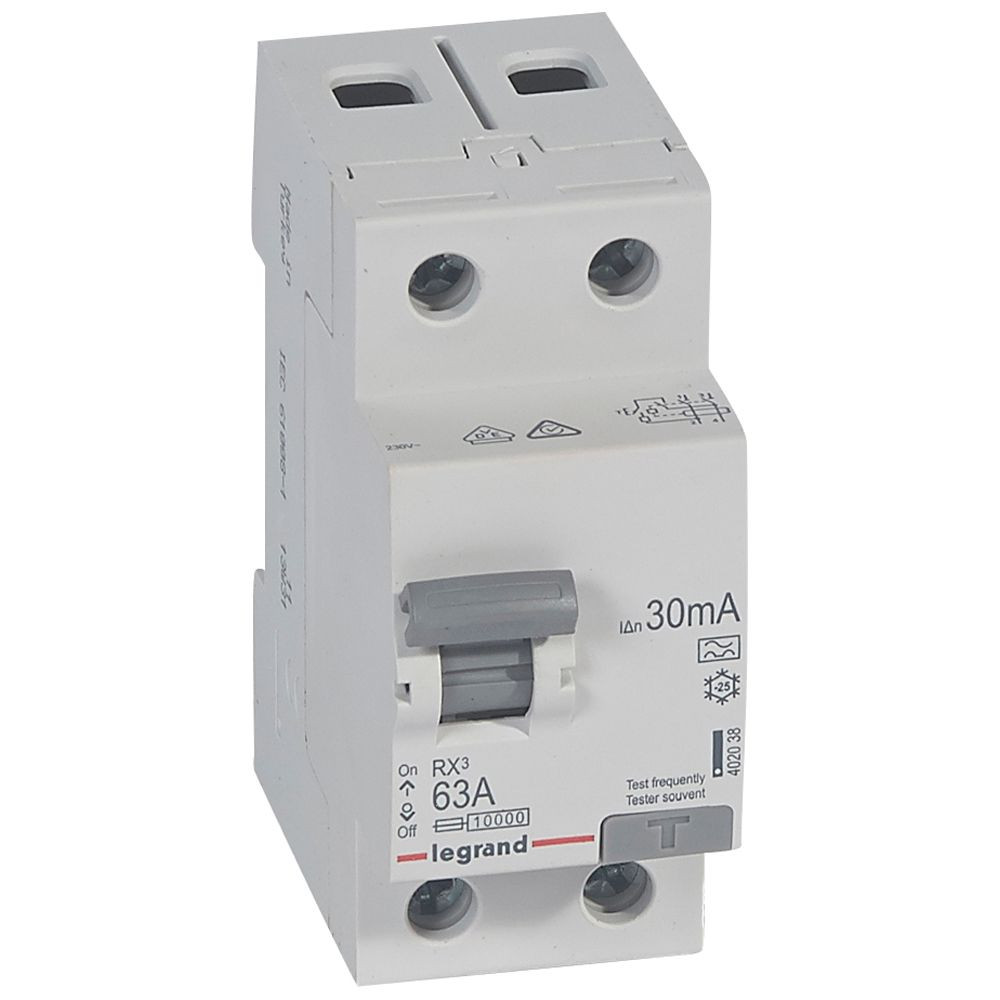

A LEGRAND-402038 RX3 áram-védőkapcsoló hatékony személy- és érintésvédelmet nyújt lakossági, irodai és kisebb kereskedelmi villamos elosztórendszerekben. A készülék célja, hogy hibaáram esetén gyorsan lekapcsolja az áramkört, csökkentve az áramütés kockázatát és hozzájárulva a telepített berendezések biztonságos üzemeltetéséhez.
Főbb jellemzők
- Kivitel: 2 pólusú (2P), fázis és nulla vezető védelmére
- Névleges áram: 63 A – alkalmas nagyobb terhelésű áramkörök védelmére is, például több áramkörrel rendelkező lakáselosztókban
- Kioldóáram: 30 mA – személyvédelemre alkalmazott érzékenység, gyakori megoldás általános érintésvédelmi célokra
- Érzékelési típus: A típus – váltakozó (AC) és pulzáló egyenáramú (DC) hibaáramok érzékelésére tervezve, ami számos modern, elektronikus vezérlésű fogyasztó esetén előnyös
- Család: RX3 – a LEGRAND moduláris készülékcsaládjába illeszkedik, egységes megjelenéssel és csatlakozási rendszerrel
Előnyök és felhasználás
A készülék jól alkalmazható fő- vagy al-áramkörök érintésvédelmére lakásokban, családi házakban, kisebb üzlethelyiségekben vagy irodákban. A 63 A névleges áram lehetővé teszi, hogy több kismegszakítót ellátó áramkörök védelmében is használható legyen, a rendszer kialakításától függően.
A 30 mA érzékenység a gyakorlatban elterjedt megoldás személyvédelemre, így tipikusan fürdőszobai, konyhai, kültéri vagy általános dugalj- és világítási áramköröknél alkalmazzák. Az A típusú hibaáram-védelem különösen hasznos inverteres, elektronikus szabályozású vagy egyenirányítós készülékekkel ellátott hálózatokban, ahol pulzáló egyenáramú hibaáram is előfordulhat.
Kialakítás és szerelés
A LEGRAND RX3 sorozat kompakt, moduláris kialakítású, szabványos DIN-sínre szerelhető. Ez megkönnyíti a beépítést új elosztószekrényekben, illetve az utólagos bővítést meglévő rendszerekben. A csatlakozók kialakítása a megszokott LEGRAND minőséget követi, így jól kombinálható ugyanazon gyártó kismegszakítóival és egyéb moduláris készülékeivel.
A kapcsolókar egyértelmű állapotjelzést ad, így a be- és kikapcsolt, illetve kioldott állapot könnyen ellenőrizhető. A homlokfelület jelölései segítik az azonosítást az elosztótáblában.
Alkalmazási megjegyzés
Az áram-védőkapcsoló kiválasztásakor és beépítésekor fontos figyelembe venni a teljes rendszer tervezését, a vonatkozó szabványokat és előírásokat. A szerelést minden esetben szakképzett villanyszerelőnek kell elvégeznie, a helyi műszaki és érintésvédelmi követelmények betartásával.
