Termékleírás

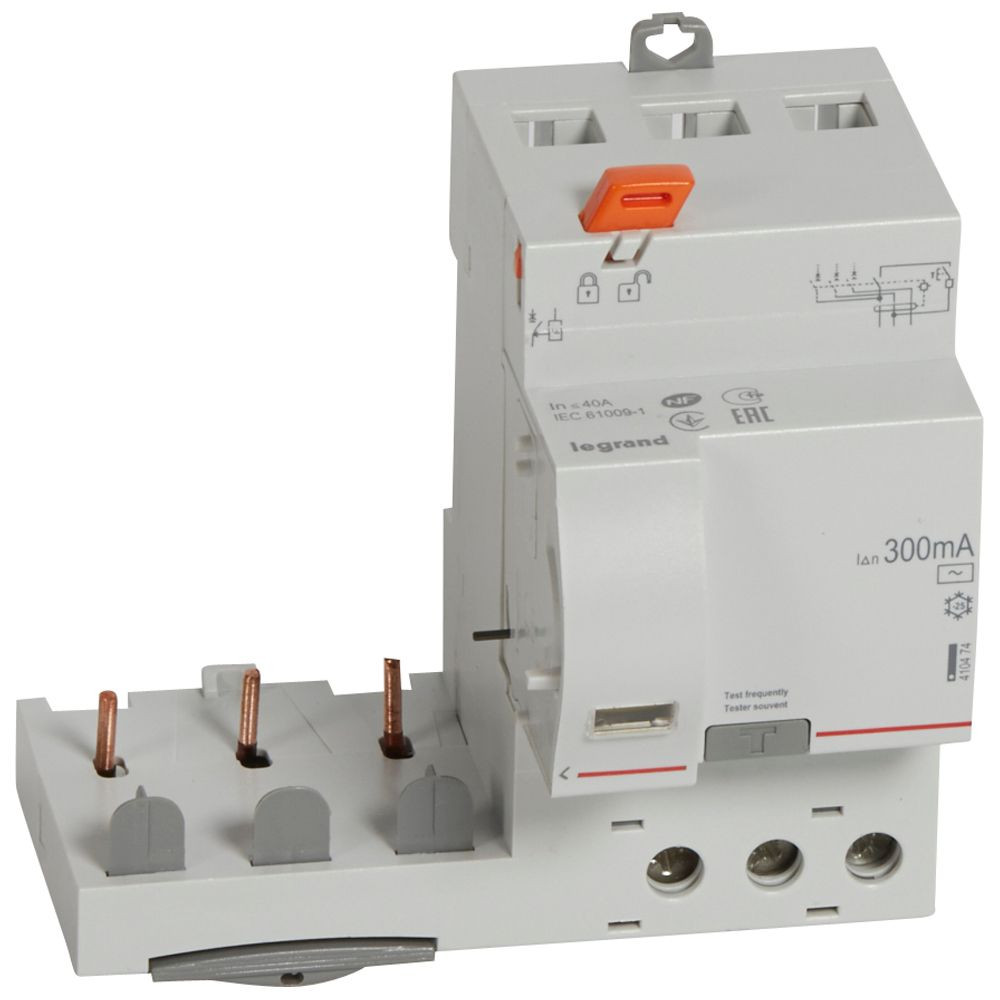

A LEGRAND-410474 DX3 áramvédő relé hárompólusú, 400 V~ AC rendszerhez tervezett érintésvédelmi eszköz, amely a szivárgó áram érzékelésével segíti a személyek és a berendezések védelmét. 40 A névleges áramával megbízható megoldás kis- és közepes teljesítményű háromfázisú áramkörökben, például ipari, kereskedelmi vagy nagyobb épületgépészeti alkalmazásoknál.
A 300 mA-es névleges hibaáram érzékenység általános érintésvédelmi és tűzvédelmi célokra is alkalmazható, különösen olyan elosztókban, ahol a szigetelési hibák korai felismerése kiemelten fontos. A készülék AC típusú, ezért kifejezetten váltakozó hibaáramok érzékelésére szolgál, a vonatkozó szabványoknak megfelelően.
Főbb jellemzők és előnyök
- Hárompólusú (3P) kivitel – háromfázisú, 400 V~ hálózatokhoz tervezve, jól illeszthető fő- vagy al-elosztókba.
- Névleges áram: 40 A – alkalmas több fogyasztói kör vagy nagyobb teljesítményű berendezések védelmére is, a megfelelő túláramvédelemmel kombinálva.
- Névleges hibaáram: 300 mA – általános érintésvédelmi és tűzvédelmi célokra, szigetelési hibák érzékelésére.
- AC típus – váltakozó szivárgó áramok érzékelésére, tipikus általános felhasználási területekre.
- DX3 termékcsalád – kompatibilis a LEGRAND DX3 megszakítókkal és kiegészítőkkel, így egységes, jól áttekinthető elosztórendszer építhető.
- Kompakt kialakítás – DIN-sínre pattintható, gyorsan és tisztán szerelhető megoldás elosztószekrényekbe.
Alkalmazási területek
A LEGRAND-410474 DX3 áramvédő relé olyan háromfázisú rendszerekben használható, ahol a szivárgó áramok felügyelete és az érintésvédelem kiemelt szempont. Ilyenek lehetnek például:
- ipari és kereskedelmi elosztótáblák,
- gépészeti berendezések táplálása,
- műhelyek, kisebb üzemek háromfázisú hálózatai,
- általános épületvillamossági elosztók.
A készülék önmagában nem helyettesíti a túláramvédelmet, ezért jellemzően kismegszakítókkal vagy más túláramvédelmi eszközökkel együtt építik be.
Szerelés és rendszerintegráció
A DX3 sorozat részeként a relé kialakítása illeszkedik a LEGRAND moduláris rendszereihez. DIN-sínre rögzíthető, csavaros csatlakozókkal szerelhető, így a bekötés egyértelmű és biztonságos. Az előlapi jelölések segítik a pólusok és az áramkörök gyors azonosítását, ami különösen hasznos karbantartás vagy bővítés során.
A megfelelő kiválasztáshoz érdemes figyelembe venni a hálózat névleges áramát, a várható szivárgó áramokat, valamint a vonatkozó érintésvédelmi előírásokat. A LEGRAND-410474 DX3 áramvédő relé stabil alapot nyújt egy átlátható, biztonságos és szabványos elosztórendszer kialakításához.
