Termékleírás

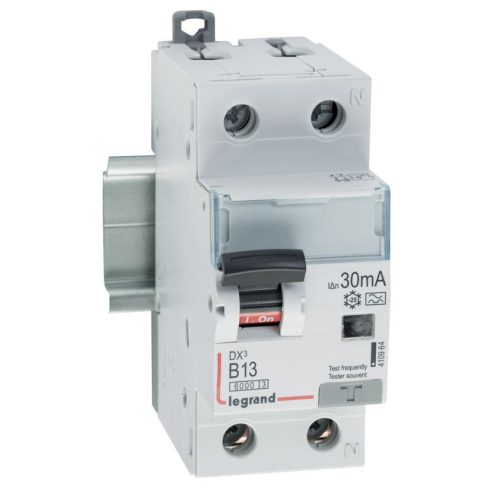

A LEGRAND-410964 DX3 1P+N kombinált áram-védőkapcsoló egyetlen készülékben egyesíti a kismegszakító és a FI-relé funkcióit. Ez a megoldás különösen praktikus elosztótáblákban, ahol fontos a helytakarékosság és az áttekinthető kialakítás. A készülék 1 pólus + N kialakítású, így alkalmas egyfázisú áramkörök védelmére.
Főbb jellemzők és előnyök
- B karakterisztika, 13 A névleges áram – általános világítási és dugalj-körök védelmére széles körben alkalmazható. A B karakterisztika a legtöbb hagyományos lakossági terheléshez illeszkedik.
- Kombinált védelem – túláram és hibaáram elleni védelem egy készülékben, ami csökkenti a szükséges modulok számát az elosztóban és egyszerűsíti a tervezést.
- 30 mA-es A típusú hibaáram-védelem – érzékeny védelem közvetlen érintés ellen, amely az AC és bizonyos impulzusos DC hibaáramokra is reagál. Ez különösen előnyös elektronikus fogyasztók, például kapcsolóüzemű tápegységek, mosógépek vagy klímaberendezések esetén.
- 6000A / 10kA megszakítóképesség – a készülék alkalmas olyan hálózatokban történő alkalmazásra, ahol a várható zárlati áram magasabb lehet. Ez a paraméter fontos szempont a biztonságos és tartós működéshez.
- 1P+N kialakítás – a fázis vezeték megszakítása mellett a nulla vezető is csatlakoztatott, ami a védelmi funkciók szempontjából előnyös kialakítást tesz lehetővé.
Alkalmazási területek
A LEGRAND DX3 sorozat ezen tagja elsősorban lakóépületek, kisebb kereskedelmi és szolgáltató egységek elosztótábláiban használható. Olyan áramkörökhöz ajánlott, ahol:
- szükséges a személyvédelem 30 mA-es FI-védelemmel,
- fontos a túláram- és zárlatvédelem,
- előnyt jelent a kompakt, kombinált készülék használata.
Alkalmas például általános dugalj-körök, kisebb háztartási gépek, világítási áramkörök, illetve olyan fogyasztók védelmére, ahol A típusú hibaáram-védelemre van szükség.
Kialakítás és szerelés
A készülék moduláris kivitelű, szabványos DIN-sínre rögzíthető, így könnyen beilleszthető új és meglévő elosztótáblákba. A csatlakozók kialakítása a biztonságos, stabil vezetékbekötést támogatja. A kezelőkar jól látható állásjelzéssel rendelkezik, ami megkönnyíti az üzemi állapot ellenőrzését.
A LEGRAND DX3 család tagjaként a készülék kialakítása illeszkedik a gyártó többi moduláris védelmi eszközéhez, így esztétikus, egységes megjelenésű elosztók alakíthatók ki.
Összegzés
A LEGRAND-410964 DX3 1P+N kombinált áram-védőkapcsoló B13 6000A / 10kA 30mA A típus praktikus, helytakarékos megoldás egyfázisú áramkörök védelmére. Kombinálja a kismegszakító és a FI-relé előnyeit, megbízható védelmet nyújt túláram, zárlat és áramütés ellen, miközben jól illeszkedik a modern, moduláris elosztórendszerekhez.
