Termékleírás

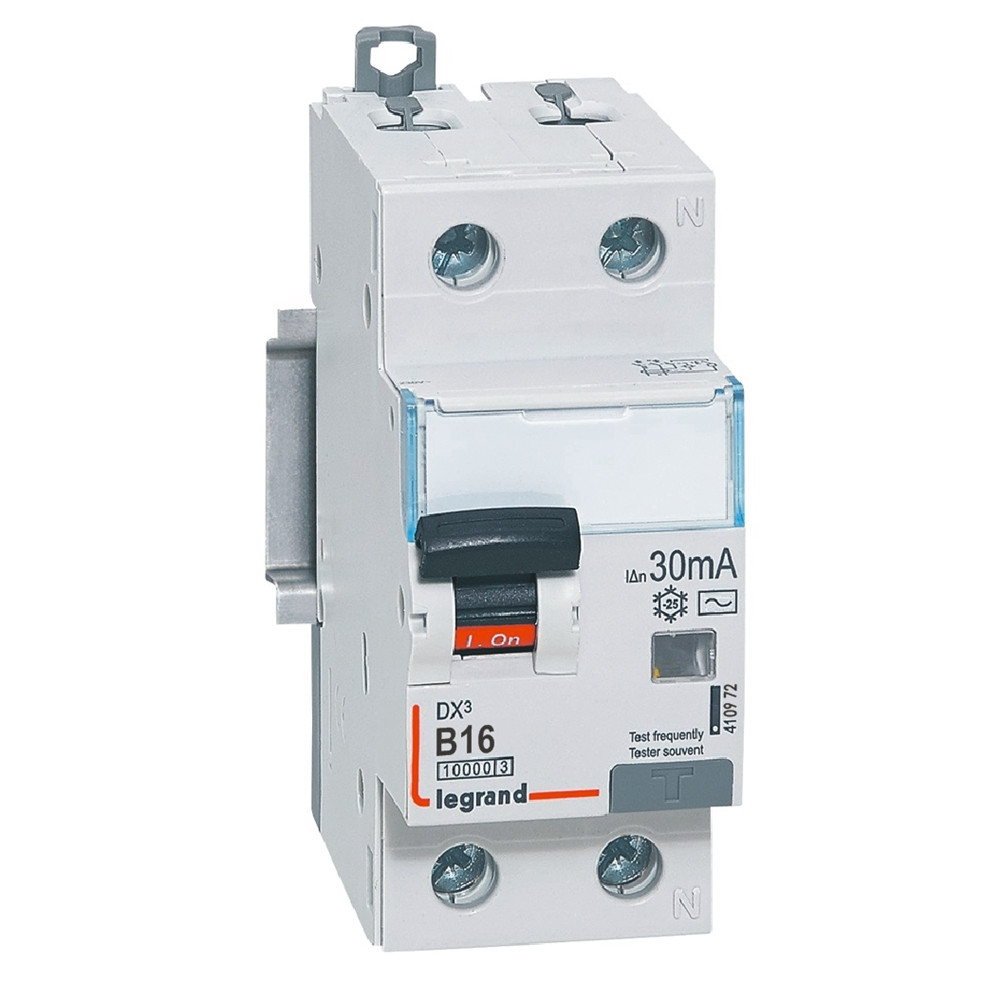

A LEGRAND-410972 DX3 1P+N kombinált áram-védőkapcsoló egyetlen készülékben egyesíti a kismegszakító és az áram-védőkapcsoló (FI-relé) funkcióit. Ez különösen előnyös olyan elosztótáblákban, ahol fontos a helytakarékosság és az átlátható szerelés. A 1P+N kialakítás a fázis- és nullavezető kapcsolását is biztosítja, így növeli a rendszer üzembiztonságát.
A B16 karakterisztikájú védelem jellemzően általános világítási és dugalj áramkörökhöz használatos, ahol a normál bekapcsolási áramlökések mellett is megbízható kioldást kell biztosítani túlterhelés vagy rövidzárlat esetén. A 10 kA (10000 A) megszakítóképesség lehetővé teszi a készülék alkalmazását olyan hálózatokban is, ahol magasabb a várható zárlati áram, így szélesebb körű felhasználást tesz lehetővé a lakó- és kisebb ipari létesítményekben.
Érintésvédelem és biztonság
A beépített 30 mA-es AC típusú hibaáram-védelem kiegészíti a túláramvédelmet, és kiegészítő érintésvédelmet nyújt. Az AC típus kifejezetten váltakozó áramú hibaáramok érzékelésére szolgál, ami a legtöbb általános alkalmazásban megfelelő védelmi szintet biztosít. A 30 mA-es kioldóáram a szokásos érintésvédelmi követelményekhez igazodik, és hozzájárul a villamos hálózat biztonságos üzeméhez.
A kombinált kialakításnak köszönhetően a készülék nemcsak a személyi védelem, hanem az eszközök védelme szempontjából is fontos szerepet tölt be. Túlterhelés vagy rövidzárlat esetén a kismegszakító rész lép működésbe, míg szivárgó áram esetén az áram-védőkapcsoló old le.
Beépítés és felhasználás
A LEGRAND DX3 sorozat tagjaként ez a készülék szabványos moduláris kialakítással rendelkezik, így DIN-sínre egyszerűen felszerelhető. Ez megkönnyíti az elosztótáblákban történő elhelyezést, illetve a későbbi bővítést vagy cserét. A jelölések és a kezelőkar jól láthatóak, ami segíti a gyors azonosítást és a biztonságos kezelést.
A termék különösen alkalmas:
- általános dugalj- és világítási áramkörök védelmére,
- kisebb fogyasztói csoportok leválasztására,
- olyan elosztókban, ahol fontos a helytakarékos, kombinált védelem.
Előnyök összefoglalva
- Kombinált megoldás: kismegszakító és FI-védelem egy készülékben.
- 1P+N kivitel: a fázis és a nulla együttes kapcsolása a nagyobb üzembiztonságért.
- B16 karakterisztika: általános háztartási és kisebb kereskedelmi áramkörökhöz.
- 10 kA megszakítóképesség: alkalmazható nagyobb zárlati szintű hálózatokban is.
- 30 mA AC típusú hibaáram-védelem: kiegészítő érintésvédelem a mindennapi felhasználásban.
A LEGRAND-410972 DX3 kombinált áram-védőkapcsoló praktikus, helytakarékos és szabványos kialakítású választás olyan elosztótáblákhoz, ahol megbízható túláram- és érintésvédelmi megoldásra van szükség.
