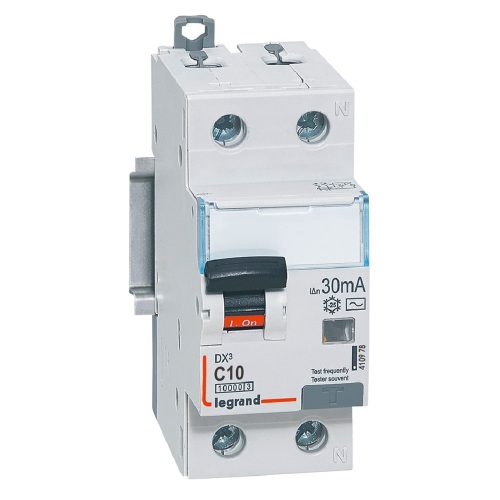

LEGRAND-410978 DX3 1P+N kombinált áram-védőkapcsoló
A LEGRAND-410978 DX3 1P+N kombinált áram-védőkapcsoló ideális választás olyan áramkörökhöz, ahol a túláram- és hibaáram-védelem egyetlen, kompakt készülékben szükséges. A termék a LEGRAND DX3 sorozat része, amelyet korszerű energiaelosztó rendszerekhez terveztek, megbízható működéssel és hosszú távú üzembiztonsággal.
Főbb jellemzők és előnyök
A készülék 1P+N kivitelű, vagyis egy fázisvezetőt és egy nullavezetőt kapcsol, ami tipikus megoldás egyfázisú végáramkörök védelmére. A C10 karakterisztika 10 A névleges árammal biztosítja a megfelelő védelmet általános fogyasztók, például aljzatkörök vagy kisebb világítási és gépkörök számára, ahol közepes indítási áramok fordulhatnak elő.
A beépített 30 mA-es AC típusú áram-védőkapcsoló érzékeli a váltakozó hibaáramokat, és gyorsan lekapcsolja az áramkört, ezzel növelve az érintésvédelmi biztonságot. Ez a beavatkozási szint megfelel a személyvédelemre vonatkozó elterjedt követelményeknek, így jól használható lakó- és kisebb kereskedelmi létesítményekben.
A 10 000 A (10 kA) zárlati megszakítóképesség lehetővé teszi a készülék alkalmazását olyan elosztótáblákban is, ahol magasabb a várható zárlati szint. Ez növeli a rendszer biztonságát, és szélesebb körű felhasználást tesz lehetővé a hagyományos lakóépületektől a kisebb ipari és szolgáltatói környezetekig.
Alkalmazási területek
A LEGRAND-410978 DX3 kombinált áram-védőkapcsoló különösen alkalmas:
- egyfázisú végáramkörök (pl. konnektorok, kisebb gépek, világítási körök) védelmére,
- olyan elosztószekrényekbe, ahol a helytakarékosság fontos szempont,
- felújításoknál és új kiépítéseknél, ahol a túláram- és hibaáram-védelmet egyetlen készülékben célszerű megoldani.
A kombinált kialakítás egyszerűsíti a tervezést és a szerelést, mivel kevesebb különálló készülékre és összekötésre van szükség, így átláthatóbb elosztót eredményez.
Telepítés és használat
A készülék szabványos DIN-sínre szerelhető, ezért könnyen beilleszthető meglévő vagy új elosztótáblákba. A csatlakozók kialakítása a villanyszerelési gyakorlatnak megfelelő, lehetővé téve a biztonságos és stabil vezetékbekötést. A kapcsolókar egyértelmű állapotjelzést ad a bekapcsolt és kikapcsolt állapotról, ami megkönnyíti a karbantartást és a hibaelhárítást.
A LEGRAND DX3 sorozatra jellemző robusztus felépítés és a jól átgondolt kialakítás hozzájárul a hosszú távú, megbízható működéshez. A készülék használata előtt mindig célszerű ellenőrizni, hogy a névleges áram, a megszakítóképesség és a hibaáram-védelmi jellemzők megfelelnek-e a tervezett áramkör követelményeinek, és a beépítést szakképzett villanyszerelőre bízni.
A LEGRAND-410978 DX3 1P+N kombinált áram-védőkapcsoló C10 10000A / 10kA 30mA AC típus megbízható, kompakt és jól átlátható megoldást kínál az áramkörök védelmére, ahol a biztonság és a helytakarékosság egyaránt fontos szempont.
