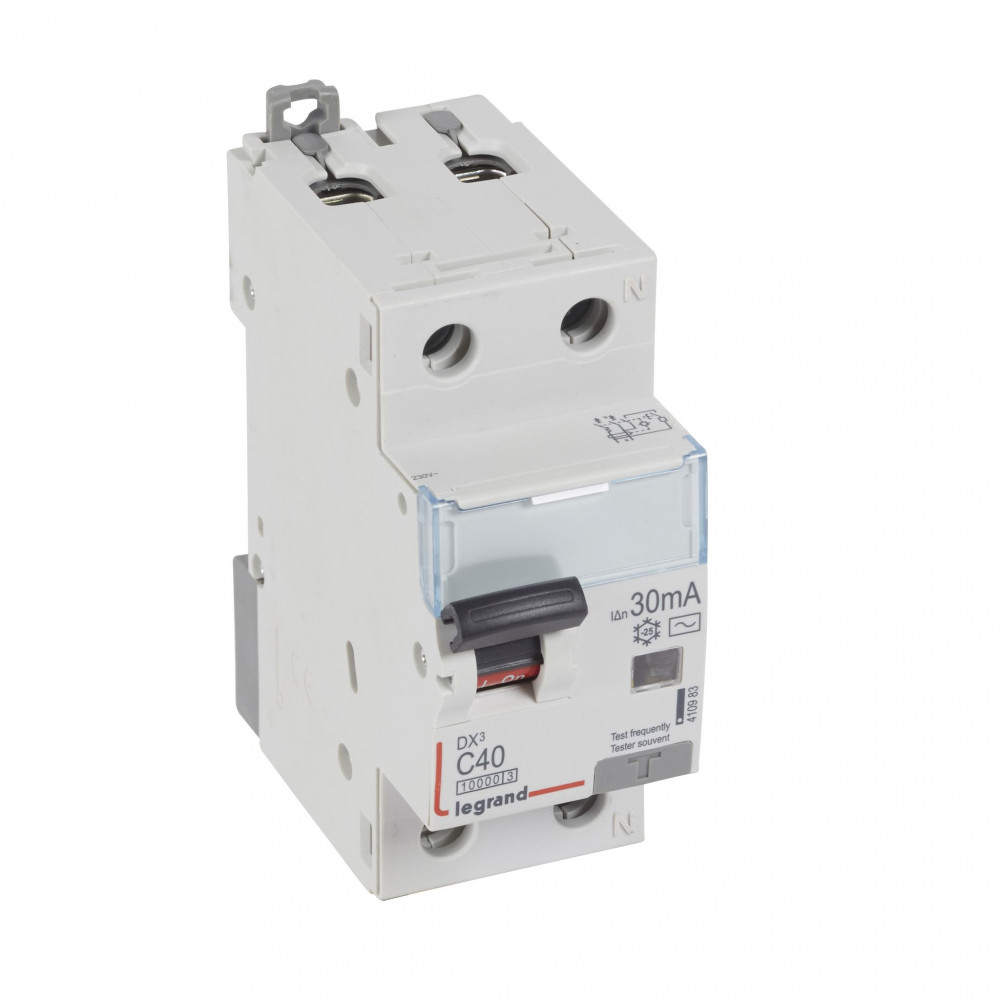

LEGRAND-410983 DX3 1P+N kombinált áram-védőkapcsoló
A LEGRAND DX3 1P+N kombinált áram-védőkapcsoló C40 10000A / 10kA 30mA AC típus egyetlen készülékben egyesíti a kismegszakító és a FI-relé funkcióit. Ez kompakt, áttekinthető megoldást kínál, különösen olyan elosztótáblákban, ahol fontos a helytakarékosság és az egyszerű szerelés.
A C40 jelleggörbéjű megszakító rész általános erősáramú áramkörökhöz, például dugalj- és kisebb gépkörökhöz használható, ahol indítási áramlökések is előfordulhatnak. A 10 kA (10000 A) zárlati megszakítóképesség lehetővé teszi, hogy a készülék nagyobb hálózati zárlati szintek mellett is megfelelő védelmet nyújtson, a vonatkozó előírásoknak megfelelő kiválasztás esetén.
A beépített, 30 mA-es AC típusú áram-védőkapcsoló kiegészítő személyvédelmet biztosít, mivel érzékeli az egyenértékű váltakozó hibaáramokat, és hiba esetén lekapcsolja a védett áramkört. Ez különösen fontos nedvesebb, fokozottan veszélyes vagy általános lakossági környezetben, ahol az érintésvédelem kiemelt szempont.
Főbb jellemzők és előnyök
- 1P+N kivitel – egy fázis és nulla vezető védelme egyetlen készülékben.
- Kombinált funkció – kismegszakító és áram-védőkapcsoló egy házban, átláthatóbb elosztótáblát eredményez.
- C40 karakterisztika – 40 A névleges áramerősség, C görbe általános terhelésekhez és mérsékelt indítási áramlökésekhez.
- 10 kA megszakítóképesség – alkalmazható olyan hálózatokban, ahol magasabb zárlati szintek fordulnak elő (a rendszertervezésnek megfelelően).
- 30 mA-es AC típusú hibaáram-védelem – kiegészítő személyvédelem váltakozó hibaáramok ellen.
- DX3 sorozat része – kompatibilis a LEGRAND moduláris energiaelosztó rendszereivel.
Alkalmazási területek
A LEGRAND-410983 kombinált áram-védőkapcsoló elsősorban lakó-, iroda- és kisebb kereskedelmi létesítmények egyfázisú végáramköreinek védelmére használható. Alkalmas például dugaljkörök, kisebb gépek, világítási körök vagy egyéb általános fogyasztói áramkörök védelmére, amennyiben a névleges áram és a hálózati paraméterek megfelelnek a készülék műszaki adataival.
A kompakt, moduláris kialakítás megkönnyíti a DIN-sínre szerelést, valamint az elosztószekrényben történő elrendezést. A jól látható kezelőkar és állapotjelzés segíti a gyors ellenőrzést és a hibakeresést.
Ez a készülék olyan villamos szakemberek számára jelent praktikus megoldást, akik megbízható, jól bevált technológiát keresnek a LEGRAND DX3 rendszerén belül, külön kismegszakító és FI-relé helyett egyetlen kombinált eszközzel megoldva a védelmet.
