Termékleírás

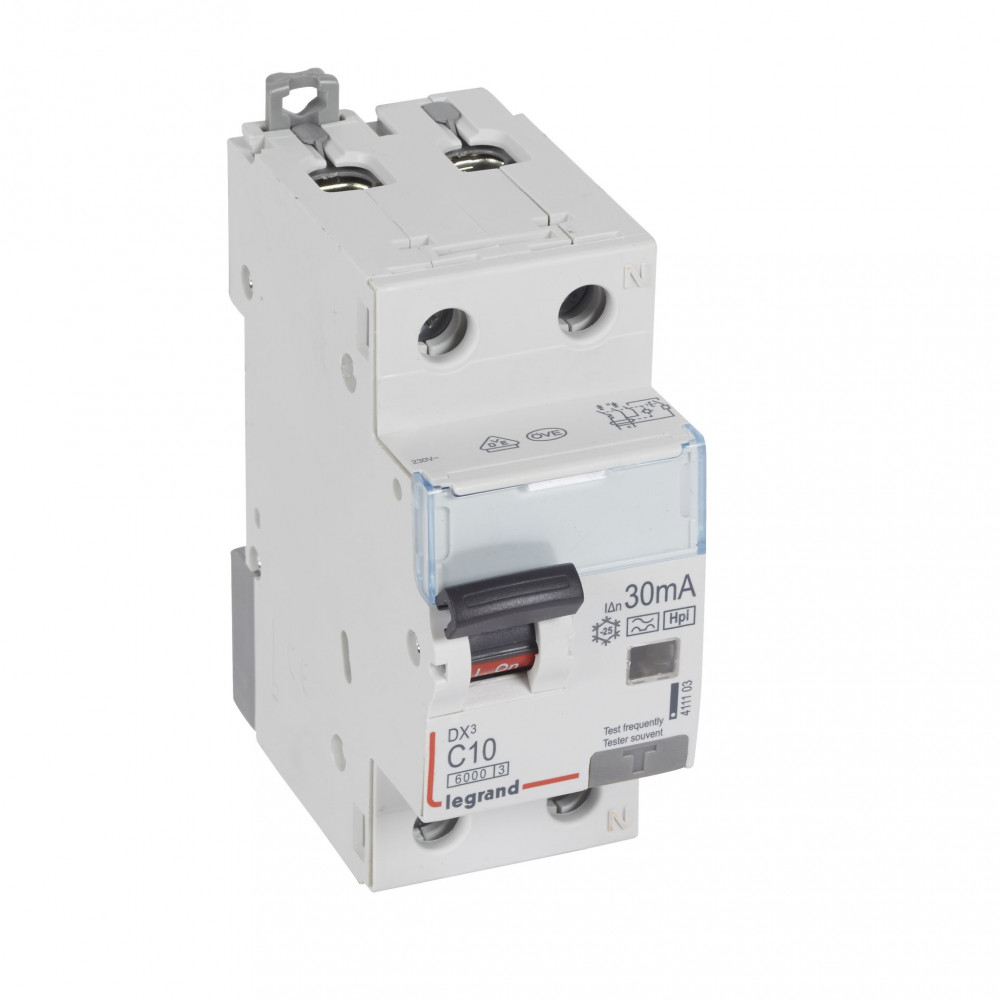

A LEGRAND-411103 DX3 1P+N kombinált áram-védőkapcsoló olyan alkalmazásokhoz készült, ahol egyetlen készülékben szükséges a túláram- és hibaáram-védelem. A C10 jelleggörbéjű megszakító ideális általános áramkörökhöz, például világítási és kisebb dugalj-körök védelméhez, ahol mérsékelt indítási áramok lépnek fel.
A beépített 30 mA-es A-Hpi+ típusú hibaáram-védelem fokozott személyvédelmet biztosít, és olyan áramköröknél is alkalmazható, ahol pulzáló egyenáramú összetevő vagy zavaró impulzusok jelenhetnek meg. A Hpi+ technológia célja, hogy csökkentse a nem kívánt kioldások esélyét olyan környezetben, ahol érzékeny vagy folyamatos működést igénylő berendezések üzemelnek.
Főbb jellemzők és előnyök
- 1P+N kivitel – a fázisvezető megszakítása mellett a nulla vezető kapcsolása is megvalósul, ami átlátható és biztonságos leválasztást tesz lehetővé.
- C10 karakterisztika – 10 A névleges áram, C jelleggörbével, általános fogyasztói áramkörökhöz jól illeszkedő kioldási tulajdonságokkal.
- 6000A / 10kA megszakítóképesség – a készülék zárlat esetén is üzembiztosan kapcsol le a megadott határértékekig, így alkalmas nagyobb hálózati rövidzárlati szintű elosztókban is.
- 30 mA A-Hpi+ hibaáram-védelem – személyvédelemre méretezett érzékenység, A típusú érzékeléssel, Hpi+ kialakítással a téves kioldások kockázatának mérséklésére.
- DX3 sorozat – kompatibilis a LEGRAND DX3 rendszerrel, így könnyen integrálható meglévő elosztótáblákba, kiegészítőkkel és tartozékokkal bővíthető.
Alkalmazási területek
A készülék különösen alkalmas:
- lakóépületek kiselosztóiba, ahol egyetlen eszközzel kívánják megoldani a túláram- és érintésvédelmet,
- kisebb kereskedelmi vagy irodai elosztókba, ahol fontos a megbízható védelem és a helytakarékos kivitel,
- olyan áramkörökhöz, ahol elektronikus tápegységek, vezérlések vagy más, impulzusokat keltő fogyasztók üzemelnek, és elvárás a stabil, indokolatlan kioldásoktól mentes működés.
Szerelés és használat
A LEGRAND DX3 1P+N kombinált áram-védőkapcsoló szabványos DIN-sínre szerelhető, így a legtöbb elosztószekrényben gyorsan és egyszerűen beépíthető. A csatlakozók kialakítása a biztonságos, stabil érintkezést támogatja, a jól olvasható jelölések pedig megkönnyítik a bekötést és az áramkörök azonosítását.
A készülék előlapi karja egyértelműen jelzi a be- és kikapcsolt állapotot, így a felhasználó vagy karbantartó személyzet gyorsan ellenőrizheti az áramkör állapotát. A kombinált kialakításnak köszönhetően kevesebb modulhelyet igényel, mint a külön FI-relé és kismegszakító páros, ami különösen előnyös szűk elosztók esetén.
Ez a modell olyan megoldás, amely a túláram- és hibaáram-védelem egyesítésével átlátható, kompakt és hatékony védelmet kínál a mindennapi villamos rendszerekben.
