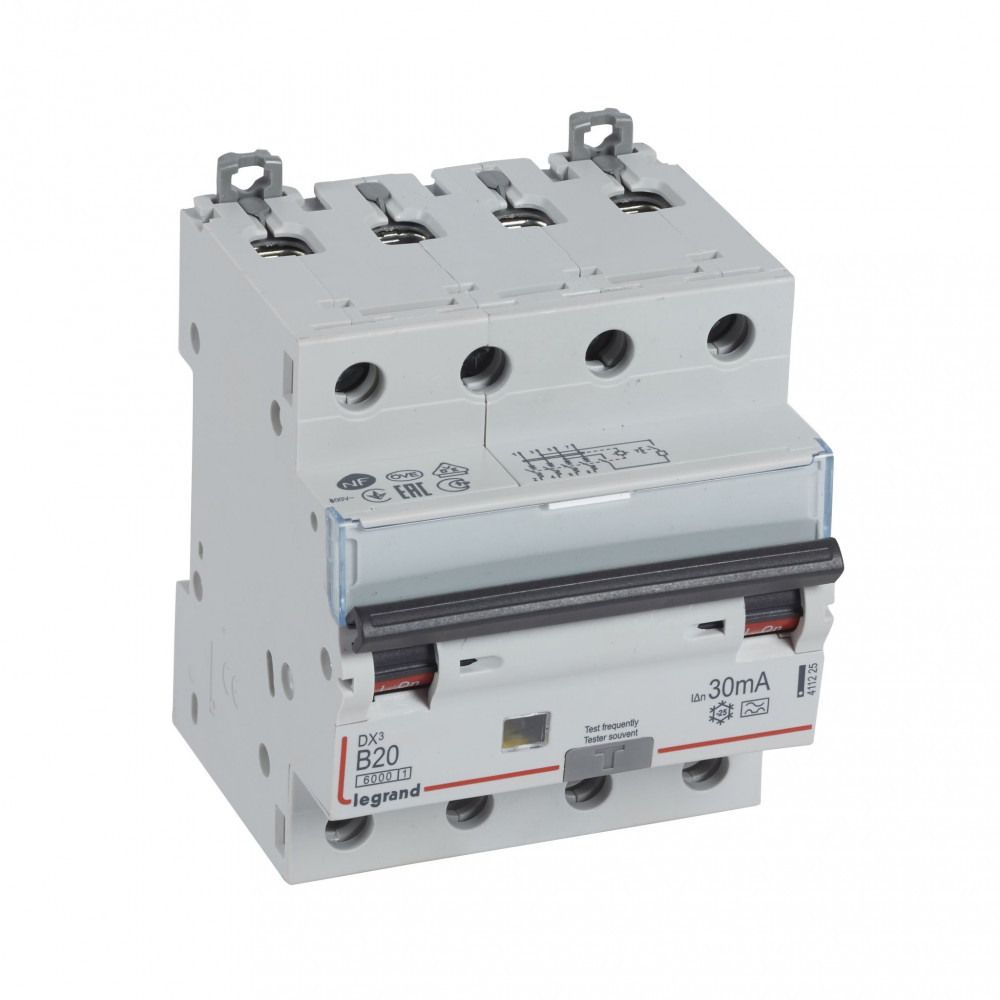

LEGRAND-411225 DX3 4P kombinált áram-védőkapcsoló – biztonság és védelem egy készülékben
A LEGRAND-411225 DX3 4 pólusú kombinált áram-védőkapcsoló olyan megoldás, amely egyesíti a kismegszakító és a FI-relé funkcióit. Ez különösen előnyös olyan elosztótáblákban, ahol fontos a helytakarékosság, az átlátható kiépítés és a gyors szerelhetőség. A készülék a LEGRAND DX3 termékcsalád tagja, amelyet kifejezetten megbízható, mindennapi energiaelosztási feladatokra terveztek.
Főbb jellemzők és alkalmazási területek
A készülék B20 jelleggörbével rendelkezik, vagyis 20 A névleges áramerősségű áramkörök védelmére szolgál, jellemzően általános világítási és dugalj-körökben, kisebb gépek, berendezések ellátásánál. A B karakterisztika gyors leoldást biztosít túlterhelés vagy rövidzárlat esetén a legtöbb hagyományos fogyasztó esetén.
A 4 pólusú kialakítás lehetővé teszi háromfázisú, illetve háromfázis + nullavezetős rendszerek védelmét. Ez különösen hasznos, ha többfázisú fogyasztókat, elosztókat vagy al-elosztókat kell védeni, és fontos az egységes, közös kioldás.
Érintésvédelem és hibaáram-védelem
A 30mA-es névleges hibaáram-érzékenység személyvédelemre alkalmas, vagyis áramütés elleni kiegészítő védelmet nyújt. A készülék A típusú FI-védelemmel rendelkezik, ami azt jelenti, hogy váltakozó hibaáramok mellett pulzáló egyenáram-komponenssel terhelt áramkörökben is működik. Ez előnyt jelent például elektronikus vezérlésű készülékek, frekvenciaváltók vagy korszerű tápegységek által használt áramkörökben.
A kombinált kialakításnak köszönhetően a hibaáram-védelem és a túláramvédelem összehangoltan működik, így egyszerűbb a hálózat tervezése és a védelmi szelektivitás kialakítása.
Megszakítóképesség és megbízhatóság
A készülék 6000A / 10kA megszakítóképességgel rendelkezik, ami alkalmassá teszi olyan elosztókban való használatra, ahol a várható zárlati áram magasabb lehet. Ez fokozott üzembiztonságot jelent, különösen ipari, kereskedelmi vagy nagyobb teljesítményű épületgépészeti rendszerek esetén.
A LEGRAND DX3 sorozatú készülékek kialakítása a mindennapi szerelési igényeket veszi figyelembe: jól áttekinthető csatlakozási pontokkal, szabványos sínre pattintható rögzítéssel és egyértelmű jelölésekkel segíti a gyors és hibamentes beépítést.
Előnyök a gyakorlatban
- Egy készülékben FI-relé és kismegszakító funkció
- 4 pólusú kivitel háromfázisú rendszerekhez
- B20 jelleggörbe általános áramkörökhöz
- 30mA, A típusú hibaáram-védelem személyvédelemre
- 6000A / 10kA megszakítóképesség nagyobb zárlati szintekhez
A LEGRAND-411225 DX3 4P kombinált áram-védőkapcsoló megbízható választás olyan új vagy felújított elosztótáblákba, ahol fontos a kompakt kivitel, az átlátható védelem és a korszerű érintésvédelmi követelmények teljesítése.
