Termék áttekintés

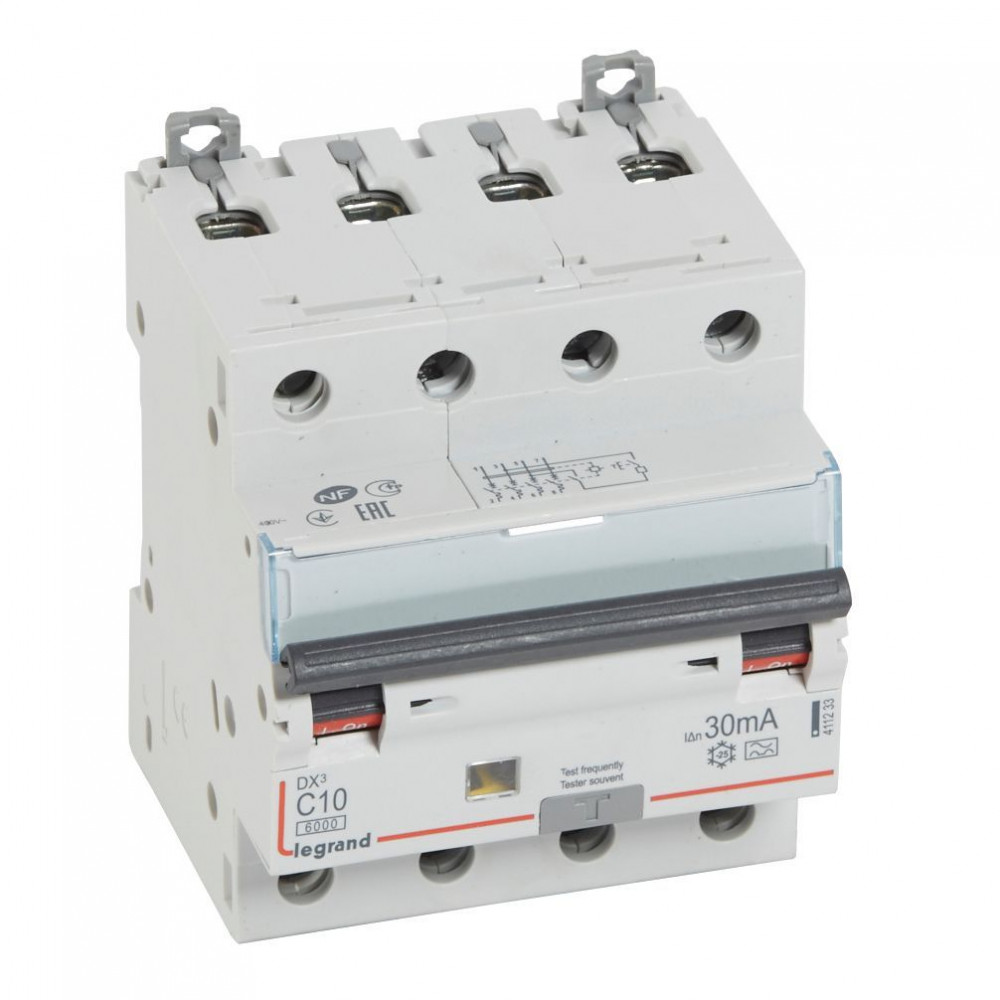

A LEGRAND-411233 DX3 4P kombinált áram-védőkapcsoló egyetlen készülékben egyesíti a kismegszakító és a FI-relé funkcióit. A C10 karakterisztikájú, 4 pólusú kivitel hatékony védelmet nyújt túláram, rövidzárlat és áramütés ellen, így ideális megoldás elosztótáblákba, ahol a helytakarékosság és az egyszerű szerelés kiemelten fontos.
Főbb műszaki jellemzők
- 4 pólusú (4P) kivitel, háromfázisú rendszerekhez is alkalmazható
- C10 jelleggörbe: 10 A névleges áram általános fogyasztói körök védelmére
- Megszakítóképesség: 6000A / 10kA, a DX3 sorozatra jellemző robusztus kialakítással
- Hibaáram-védelem: 30mA, személyvédelemhez méretezve
- A típusú FI-funkció: alkalmas váltakozó és pulzáló egyenáramú hibaáramok érzékelésére
Előnyök és felhasználási területek
A kombinált kivitelnek köszönhetően kevesebb modulhelyet igényel a kapcsoló- és elosztószekrényben, mint a külön kismegszakító + FI-relé páros, így átláthatóbb, kompaktabb kiépítést tesz lehetővé. A C10 karakterisztika általános aljzat- és világítási áramkörökhöz jól illeszkedik, ahol a megbízható leoldás és az üzembiztonság egyaránt fontos.
A 30mA-es kioldóáram személyvédelmi célokra használható, így hozzájárul az áramütés kockázatának csökkentéséhez. Az A típusú érzékelés révén olyan áramkörökben is alkalmazható, ahol elektronikus készülékek, szabályozók, vezérlések okozhatnak pulzáló DC összetevőt.
Szerelés és rendszerintegráció
A LEGRAND DX3 sorozat részeként a készülék szabványos DIN-sínre szerelhető, és jól illeszthető a gyártó egyéb moduláris készülékeihez. Kialakítása megkönnyíti a vezetékezést és az áttekinthető elrendezést az elosztótáblában. A 4 pólusú felépítés lehetővé teszi a teljes körű leválasztást karbantartás vagy hiba esetén.
A LEGRAND-411233 DX3 4P kombinált áram-védőkapcsoló C10 6000A / 10kA 30mA A típus megbízható, korszerű megoldás lakó- és kisebb kereskedelmi létesítmények áramköreinek védelmére, ahol fontos a kompakt kivitel, a tiszta elrendezés és az érintésvédelem biztosítása.
