Termékleírás

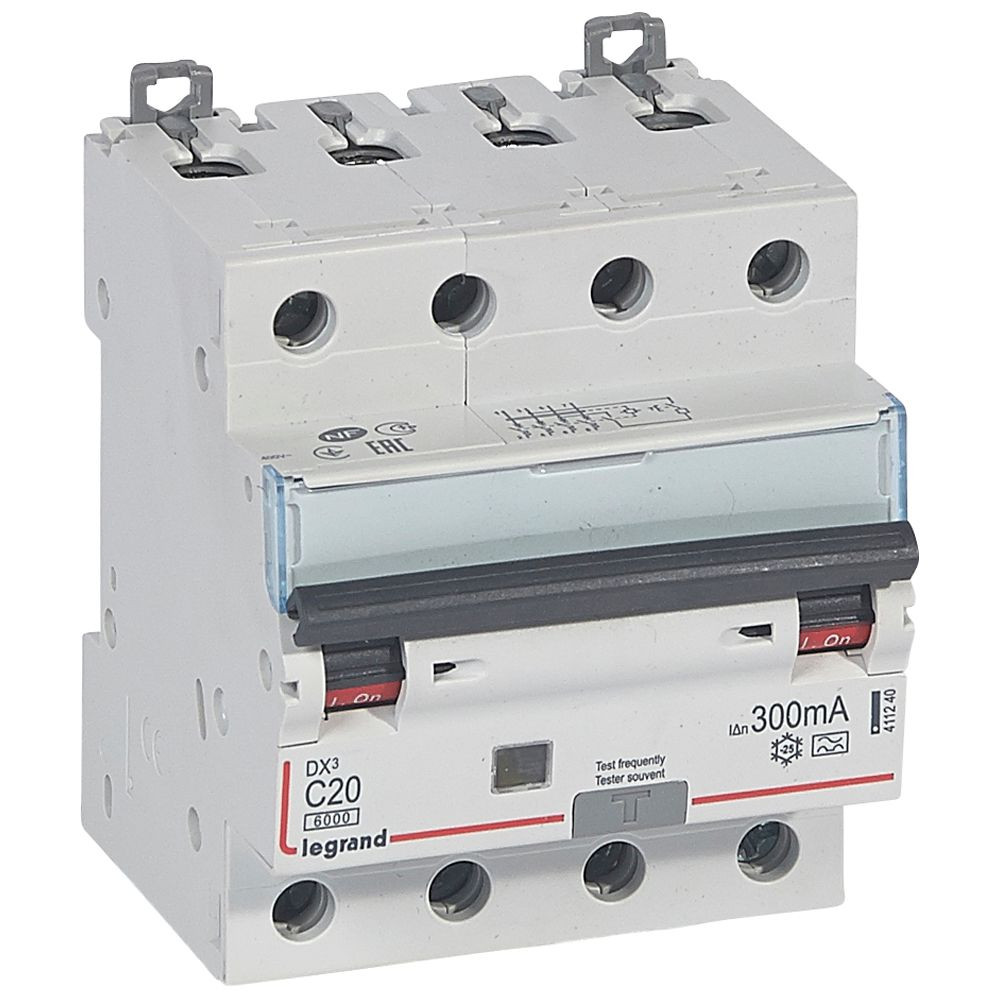

A LEGRAND-411240 DX3 4P kombinált áram-védőkapcsoló C20 6000A / 10kA 300mA A típus egyetlen készülékben egyesíti a kismegszakító és az áram-védőkapcsoló funkcióit. Ez a megoldás helytakarékos, áttekinthető és egyszerűen szerelhető védelmet kínál elosztótáblákban, ahol fontos a megbízható túláram- és hibaáramvédelem.
Főbb jellemzők és előnyök
- 4 pólusú kivitel – háromfázisú rendszerekhez és háromfázisú + nullavezetős áramkörökhöz alkalmas, így széles körben használható ipari, kereskedelmi vagy igényesebb lakossági elosztókban.
- C20 jelleggörbe – 20 A névleges árammal, C karakterisztikával, amely jól illeszkedik általános fogyasztói körök, kisebb motoros terhelések és vegyes áramkörök védelméhez.
- 6000A / 10kA megszakítóképesség – a készülék nagy zárlati áramok esetén is képes a biztonságos lekapcsolásra, így megfelel a legtöbb elosztótábla-kialakítás követelményeinek.
- 300mA, A típusú hibaáram-védelem – alkalmas váltakozó és pulzáló egyenáramú hibaáramok érzékelésére. 300 mA érzékenysége miatt jellemzően tűzvédelmi célú áram-védőkapcsolóként alkalmazzák, kiegészítve a személyvédelmi megoldásokat.
- Kombinált kialakítás – a kismegszakító és FI-funkció egy házban történő megvalósítása csökkenti a sínre szerelt készülékek számát, egyszerűsíti a vezetékezést és átláthatóbbá teszi az elosztót.
Alkalmazási területek
A LEGRAND DX3 sorozatú kombinált áram-védőkapcsoló ideális választás:
- fő- és al-elosztótáblákban háromfázisú áramkörök védelmére,
- kisebb gépek, berendezések és vegyes terhelésű áramkörök esetén,
- olyan rendszerekben, ahol tűzvédelmi célú hibaáram-védelemre van szükség,
- új kiépítésnél és korszerűsítésnél, ahol fontos a helytakarékos megoldás.
Szerelés és használat
A készülék szabványos DIN-sínre szerelhető, így könnyen integrálható meglévő elosztórendszerekbe. A kapcsolókar egyértelmű állapotjelzést ad a be- és kikapcsolt, illetve leoldott állapotról, ami megkönnyíti a hibakeresést és az üzemeltetést. A pólusonkénti csatlakozók kialakítása a szakszerű, biztonságos bekötést támogatja.
A LEGRAND-411240 DX3 kombinált áram-védőkapcsoló megbízható, jól bevált megoldás a túlterhelés, rövidzárlat és hibaáram elleni védelem egyidejű biztosítására, különösen háromfázisú rendszerekben, ahol a kompakt és áttekinthető kivitel kiemelten fontos.
