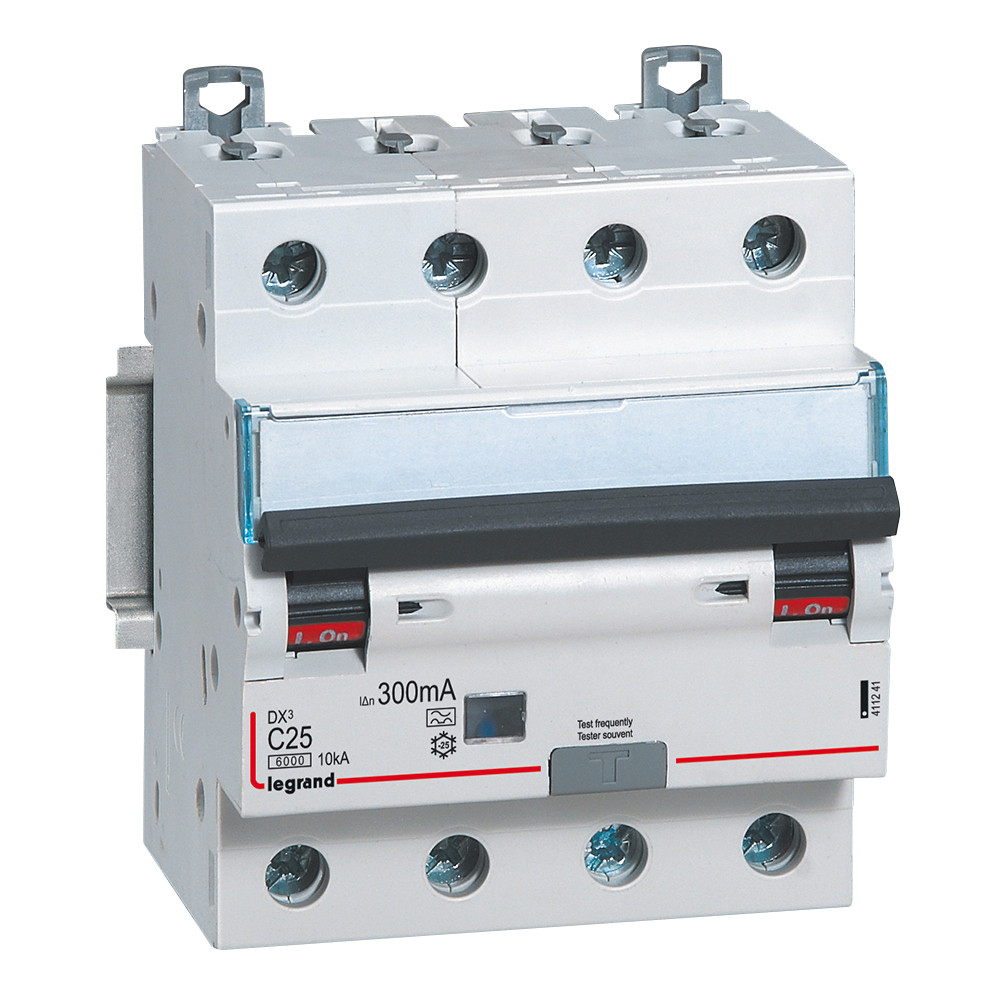

LEGRAND-411241 DX3 4P kombinált áram-védőkapcsoló
A LEGRAND-411241 DX3 4 pólusú kombinált áram-védőkapcsoló olyan megoldás, amely egyesíti a kismegszakító és a FI-relé funkcióit, így egyszerre gondoskodik az áramkör túlterhelés- és zárlatvédelméről, valamint az érintésvédelemről. Ez különösen hasznos ott, ahol fontos a kompakt kivitel, az áttekinthető elosztótábla és a gyors, egyértelmű hibaelhárítás.
Főbb jellemzők és funkciók
A készülék 4 pólusú kialakítása miatt háromfázisú rendszerekben is alkalmazható, ahol a fázisok és a nulla vezető együttes védelmére van szükség. C25 jelleggörbéje általános felhasználásra, vegyes jellegű fogyasztók – például világítási és dugalj-körök, kisebb gépek – védelmére alkalmas.
A 300 mA-es, A típusú hibaáram-védelem érzékeli a váltakozó és az impulzusos egyenáramú hibaáramokat is, ami sok modern, elektronikus vezérlésű berendezésnél előnyös. A kombinált kialakításnak köszönhetően a hiba esetén történő lekapcsolás egyértelműen a védett áramkörre korlátozódik, így a hiba gyorsabban behatárolható.
A 6000A / 10kA megszakítóképesség a készülék tervezett alkalmazási környezetétől függően lehetővé teszi a megfelelő rövidzárlati védelem kialakítását. A DX3 sorozatra jellemző robusztus mechanikai felépítés és a jól átgondolt csatlakozókiosztás megkönnyíti a szerelést és a bekötést.
Előnyök a gyakorlatban
A kombinált áram-védőkapcsoló használatával csökkenthető az elosztótáblában szükséges készülékek száma, ami helytakarékos és áttekinthető kialakítást tesz lehetővé. A LEGRAND DX3 rendszer részeként a készülék illeszkedik a gyártó moduláris termékkínálatába, így egyszerűen integrálható új vagy meglévő elosztókba.
A 4 pólusú kivitel különösen alkalmas kisipari, kereskedelmi vagy technikai helyiségek háromfázisú áramköreinek védelmére, ahol fontos a megbízható érintésvédelem és a túláramok elleni védelem együttes biztosítása.
Alkalmazási terület
A LEGRAND-411241 DX3 kombinált áram-védőkapcsoló jellemzően elosztótáblákban, fő- vagy al-elosztókban használható, ahol több áramkör védelmét kell kompakt módon megoldani. A C25 karakterisztika és a 300 mA-es, A típusú FI-védelem révén olyan környezetben alkalmazható, ahol a szabványos érintésvédelmi és túláramvédelmi követelményeknek megfelelő, megbízható védelemre van szükség.
