Termékleírás

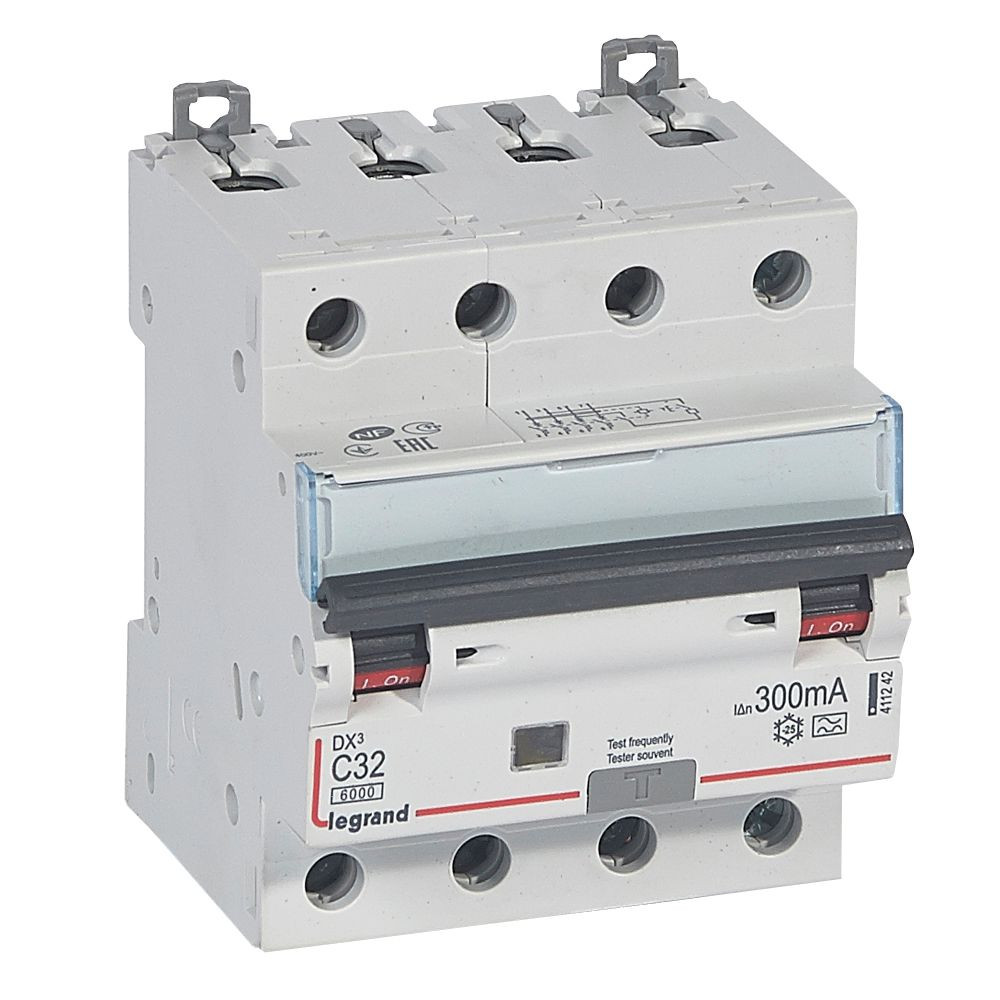

A LEGRAND-411242 DX3 4P kombinált áram-védőkapcsoló egy professzionális megoldás háromfázisú, illetve vegyes terhelésű hálózatok védelmére. Egyesíti a kismegszakító és az áram-védőkapcsoló (FI-relé) funkcióit, így egyetlen készülékben biztosítja a túláram-, zárlat- és érintésvédelmet. Ez különösen előnyös olyan elosztótáblákban, ahol a helytakarékosság és az áttekinthetőség kiemelt szempont.
A 4 pólusú kialakítás lehetővé teszi a három fázis és a nulla vezető egyidejű védelmét. A C32 karakterisztika általános felhasználásra, például világítási és dugaszoló aljzat körök, kisebb gépek, motorok és egyéb erősáramú fogyasztók védelmére alkalmas, ahol normál indítóáramokkal kell számolni.
Védelem és teljesítmény
A készülék 300 mA-es A típusú áram-védő funkcióval rendelkezik. Az A típusú érzékelés azt jelenti, hogy nemcsak tisztán váltakozó, hanem pulzáló egyenáramú hibaáramokra is reagál, ami korszerű elektronikus berendezésekkel ellátott hálózatoknál különösen fontos. A 300 mA-es beállítás a tűzvédelmi és érintésvédelmi szempontok között teremt egyensúlyt, és tipikusan fő- vagy al-elosztókban alkalmazzák.
A 6000A / 10kA megszakítóképesség biztosítja, hogy a készülék nagyobb zárlati áramok esetén is képes legyen a biztonságos lekapcsolásra a gyártó specifikációinak megfelelően. Ez fontos szempont olyan helyszíneken, ahol a hálózat rövidzárlati szintje magasabb lehet, például ipari vagy nagyobb kereskedelmi létesítményekben.
Kialakítás és alkalmazás
A LEGRAND DX3 sorozat részeként ez a kombinált áram-védőkapcsoló az elosztószekrényekben megszokott moduláris rendszerhez illeszkedik. Sínre pattintható kivitele megkönnyíti a szerelést és az esetleges későbbi átalakításokat. A kezelőkar egyértelmű állapotjelzést ad a be- és kikapcsolt állapotról, ami segíti az üzemeltetést és a hibakeresést.
A készülék elsősorban főelosztókban, al-elosztókban, kisebb ipari, kereskedelmi és igényes lakossági rendszerekben használható, ahol fontos a megbízható védelem és a rendezett, áttekinthető kialakítás. A kombinált megoldás csökkenti a szükséges modulok számát, így több hely maradhat további védelmi vagy vezérlőelemeknek.
Előnyök összefoglalva
- 4 pólusú, háromfázisú rendszerekhez is alkalmas kialakítás
- C32 karakterisztika általános erősáramú körökhöz
- 300 mA-es A típusú FI-védelem tűz- és érintésvédelmi célokra
- 6000A / 10kA megszakítóképesség a nagyobb zárlati áramok kezeléséhez
- Kombinált kismegszakító és áram-védőkapcsoló funkció egy készülékben
- Moduláris, sínre pattintható kivitel a könnyű szerelésért és bővíthetőségért
A LEGRAND-411242 DX3 4P kombinált áram-védőkapcsoló olyan megoldás, amely a korszerű energiaelosztó rendszerekben megbízható védelmet és jól áttekinthető kialakítást tesz lehetővé szakszerű tervezés és kivitelezés mellett.
