Termékleírás

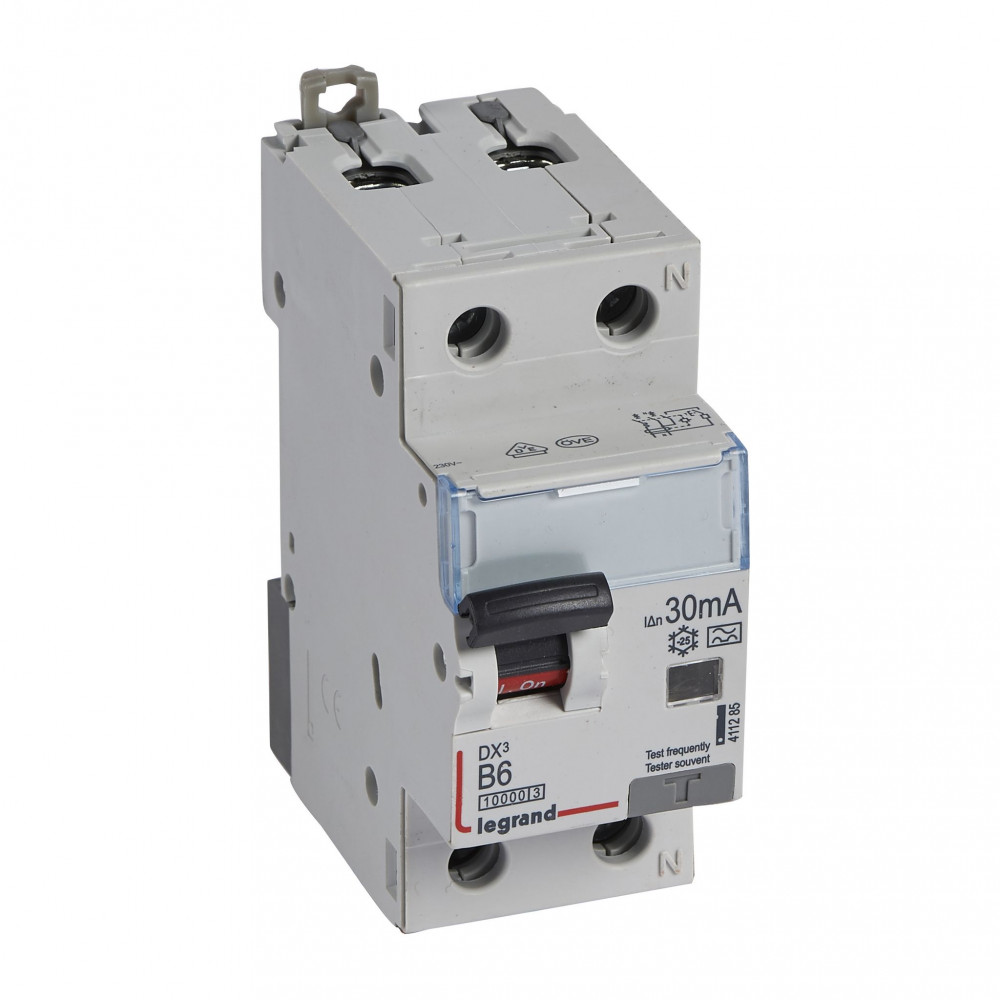

A LEGRAND-411285 DX3 1P+N kombinált áram-védőkapcsoló egyetlen készülékben egyesíti a kismegszakító és a FI-relé funkcióit. Ez a megoldás különösen praktikus olyan elosztótáblákban, ahol fontos a helytakarékosság, ugyanakkor nem lehet kompromisszumot kötni a biztonság terén. A B6 jelölésű kismegszakító rész 6 A névleges áramra készült, így ideális például világítási vagy kisebb áramkörök védelmére.
A készülék 1 pólus + N (1P+N) kialakítású, ami azt jelenti, hogy a fázisvezető megszakítása mellett a nulla vezető is csatlakoztatásra kerül. Ez a kialakítás a lakossági és kisüzemi elosztókban gyakran alkalmazott megoldás, és jól illeszkedik a szabványos kialakítású DIN-sínes fogyasztásmérő- és elosztószekrényekhez.
Műszaki jellemzők és előnyök
A kombinált áram-védőkapcsoló 10 000 A (10 kA) megszakítóképességgel rendelkezik, ami megfelelő védelmet nyújt rövidzárlat esetén a legtöbb általános felhasználási területen. A 30 mA-es hibaáram-védelem személyvédelemre optimalizált, és segít csökkenteni az áramütés kockázatát földzárlat vagy szivárgó áram esetén.
Az A típusú FI-védelem a váltakozó (AC) mellett bizonyos pulzáló egyenáramú (DC komponensű) hibaáramok esetén is működésbe lép. Ez a gyakorlatban előnyös lehet olyan áramkörökben, ahol elektronikus vezérlések, kapcsolóüzemű tápegységek vagy egyes háztartási készülékek üzemelnek.
A DX3 sorozat tagjaként a készülék kompatibilis a sorozathoz tartozó kiegészítőkkel és tartozékokkal (pl. jelző- és segédérintkezők, zárható karok – ha az adott elosztó kialakítása ezt igényli). A kompakt méretnek köszönhetően a szerelés egyszerű, a csavaros csatlakozók pedig stabil, megbízható érintkezést biztosítanak.
Alkalmazási területek
A LEGRAND-411285 kombinált áram-védőkapcsoló jól használható:
- lakóépületek elosztótábláiban, külön áramkörök védelmére,
- kisebb üzletek, irodák vagy műhelyek világítási és kisebb konnektoros áramkörein,
- olyan környezetben, ahol fontos a személyvédelem és a túláramvédelem együttes biztosítása.
A B karakterisztika miatt a készülék különösen alkalmas általános, kis indítóáramú fogyasztókhoz, például világítási körökhöz vagy hagyományos háztartási készülékekhez.
Összegzés
A LEGRAND-411285 DX3 1P+N kombinált áram-védőkapcsoló B6 10 kA 30 mA A típus megbízható, kompakt megoldás a túláram és hibaáram elleni védelemre. Kialakítása megkönnyíti a szerelést, jól illeszkedik a modern elosztórendszerekhez, és segít a villamos hálózat biztonságos, átlátható kialakításában.
