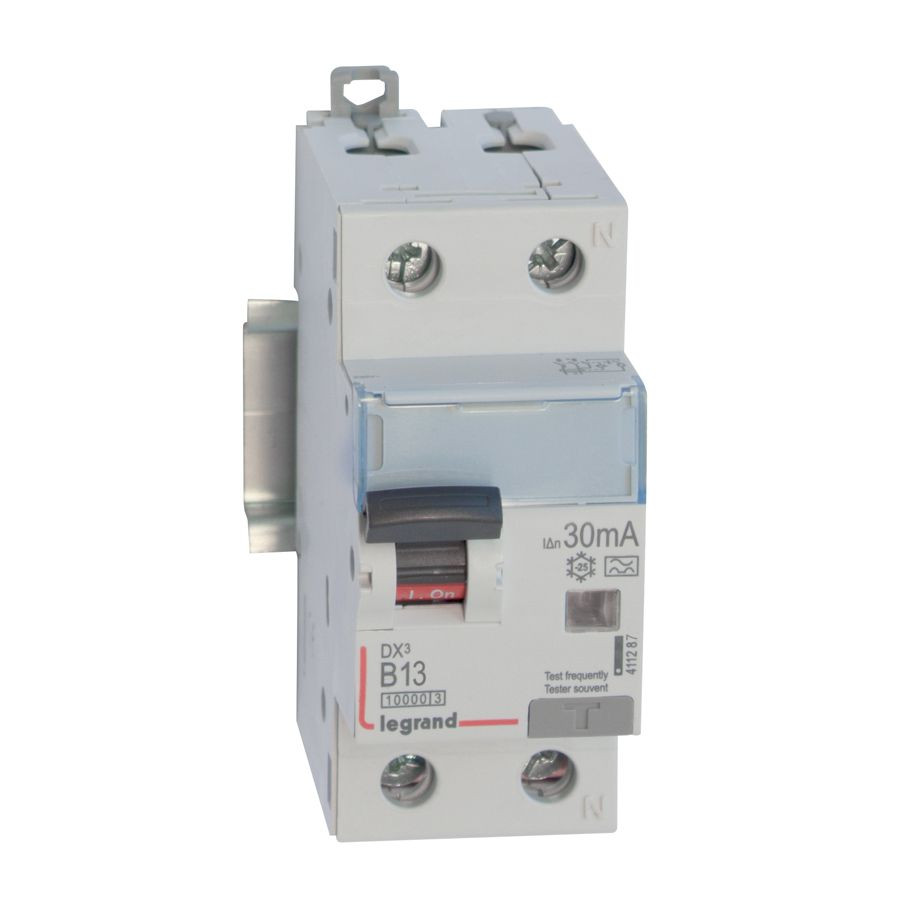

LEGRAND-411287 DX3 1P+N kombinált áram-védőkapcsoló
A LEGRAND-411287 DX3 1P+N kombinált áram-védőkapcsoló egyetlen készülékben egyesíti a kismegszakító és a hibaáram-védő (FI) funkciókat. Ez a megoldás helytakarékos, áttekinthetőbb elosztószekrényt eredményez, és egyszerűbbé teszi a tervezést és a szerelést.
Főbb jellemzők és műszaki adatok
A készülék B karakterisztikájú, 13 A névleges áramerősséggel, így alkalmas általános világítási és dugalj áramkörök védelmére, ahol a kioldás gyors és megbízható működése elengedhetetlen. A 10 kA (10000 A) zárlati megszakítóképesség biztosítja, hogy a készülék nagyobb zárlati áramok esetén is megfelelő védelmet nyújtson a vezetékhálózat és a csatlakoztatott berendezések számára.
A 30 mA-es hibaáram-érzékenység személyvédelemre optimalizált, segít csökkenteni az áramütés kockázatát, és megfelel a korszerű érintésvédelmi követelményeknek. A készülék A típusú hibaáram-védelemmel rendelkezik, ami azt jelenti, hogy alkalmas váltakozó (AC) és pulzáló egyenáramú (DC) hibaáramok érzékelésére is. Ez különösen előnyös olyan áramkörökben, ahol elektronikus tápegységek, szabályozók, háztartási gépek vagy egyéb félvezetős berendezések működnek.
A 1P+N kialakítás egy fázisvezető és egy nulla vezető védelmét biztosítja, jellemzően egyfázisú hálózatokban. A nulla pólus általában nem rendelkezik túláramvédelemmel, de a készülék együtt kezeli a két vezetőt, így növeli az áramkör üzembiztonságát.
Alkalmazási terület és előnyök
A LEGRAND DX3 sorozat tagjaként ez a kombinált áram-védőkapcsoló jól illeszkedik korszerű lakó- és kisebb kereskedelmi vagy ipari elosztókba. Olyan áramkörökhöz ajánlott, ahol a személyvédelem mellett a túlterhelés és a zárlat elleni védelem is elvárás, például:
- általános dugalj- és világítási körök
- kisebb háztartási készülékek áramkörei
- elektronikus berendezéseket tartalmazó fogyasztói körök
A kombinált kialakítás csökkenti az elosztószekrényben szükséges modulhelyet a külön FI-relé és kismegszakító alkalmazásához képest. Ez átláthatóbb szerelést, egyszerűbb bővíthetőséget és letisztultabb kábelezést tesz lehetővé.
Biztonság és kompatibilitás
A termék kialakítása a LEGRAND DX3 rendszeréhez igazodik, így szabványos DIN-sínre szerelhető, és kompatibilis a gyártó azonos sorozatú kiegészítőivel. A pólusok egyértelmű jelölése, a kézi kapcsolókar és a jól látható állapotjelzés megkönnyíti a szerelők és karbantartók munkáját.
A 30 mA-es A típusú hibaáram-védelem, a 13 A B karakterisztikájú megszakítás és a 10 kA zárlati megszakítóképesség együtt olyan kiegyensúlyozott védelmi szintet biztosít, amely megfelel a legtöbb általános felhasználási terület elvárásainak az energiaelosztásban.
Ez a LEGRAND-411287 DX3 1P+N kombinált áram-védőkapcsoló megbízható választás, ha kompakt, áttekinthető és korszerű érintésvédelmi megoldásra van szükség egyfázisú áramkörökben.
