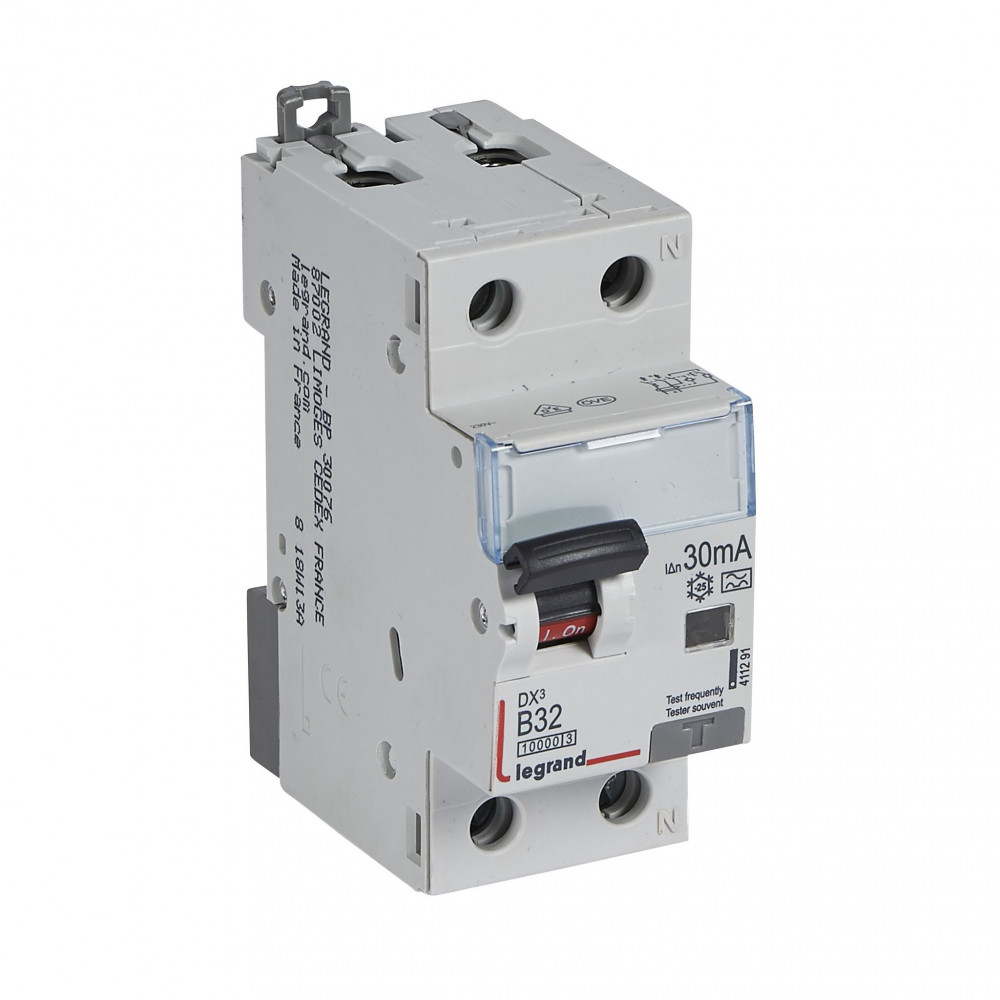

LEGRAND-411291 DX3 1P+N kombinált áram-védőkapcsoló
A LEGRAND-411291 DX3 1P+N kombinált áram-védőkapcsoló egyetlen készülékben egyesíti a kismegszakító és a FI-relé funkcióit. Ez kompakt, átlátható és biztonságos megoldást kínál egyfázisú áramkörök védelmére, különösen lakások, családi házak és kisebb kereskedelmi terek elosztótábláiban.
A készülék B karakterisztikájú, 32 A névleges áramú, így általános végfelhasználói áramkörökhöz – például konnektor- és világítási körökhöz, kisebb gépekhez – illeszthető, ahol a bekapcsolási áramlökések mérsékeltek. 10 kA (10000 A) megszakítóképessége lehetővé teszi alkalmazását olyan hálózatokban is, ahol a várható zárlati áram magasabb, így növeli a rendszer tartalékát és üzembiztonságát.
A beépített 30 mA-es A típusú hibaáram-védelem érzékeli az egyenáram-komponenssel rendelkező váltakozó hibaáramokat is, ami különösen előnyös korszerű, elektronikus vezérlésű fogyasztók – például szabályozott motorok, háztartási gépek, egyes tápegységek – esetén. Ez a kivitel fokozott érintésvédelmet nyújt, és hozzájárul az áramütés kockázatának csökkentéséhez, valamint a szigetelési hibák korai felismeréséhez.
Főbb jellemzők és előnyök
- Kombinált védelem egy készülékben: kismegszakító + FI-relé, kevesebb helyet foglal az elosztóban, egyszerűbb tervezést és szerelést tesz lehetővé.
- 1P+N kialakítás: a fázis vezeték megszakítása mellett a nulla vezető is kapcsolt, ami növeli a biztonságot és a hálózat üzemi megbízhatóságát.
- 32 A névleges áram, B karakterisztika: alkalmas általános végáramkörök védelmére, tipikus lakossági és könnyű kereskedelmi felhasználásra.
- 10 kA megszakítóképesség: nagyobb zárlati áramok esetén is megfelelő védelmi tartalékot nyújthat a hálózati viszonyoktól függően.
- 30 mA A típusú FI-védelem: személyvédelemre alkalmazott érzékenység, AC és bizonyos DC komponensű hibaáramok érzékelésével.
- DX3 sorozat: kompatibilis a LEGRAND DX3 rendszerével, szabványos modulméret, egyszerű beépítés szabványos DIN-sínre.
Alkalmazási terület
A LEGRAND-411291 ideális választás olyan áramkörökhöz, ahol a túláram- és érintésvédelem egyidejű biztosítása a cél, miközben fontos a helytakarékosság és az átlátható kialakítás. Alkalmazható például:
- lakások és családi házak végáramköreiben,
- kisebb üzletek, irodák egyfázisú köreinek védelmére,
- olyan áramkörökben, ahol több elektronikus fogyasztó üzemel, és indokolt az A típusú FI-védelem.
Megfelelő szakszerű tervezéssel és szereléssel ez a kombinált áram-védőkapcsoló hozzájárulhat az elosztórendszer átláthatóbb, kompakt kialakításához, miközben biztosítja a túláram- és hibaáram-védelem összehangolt működését.
