Termék áttekintés

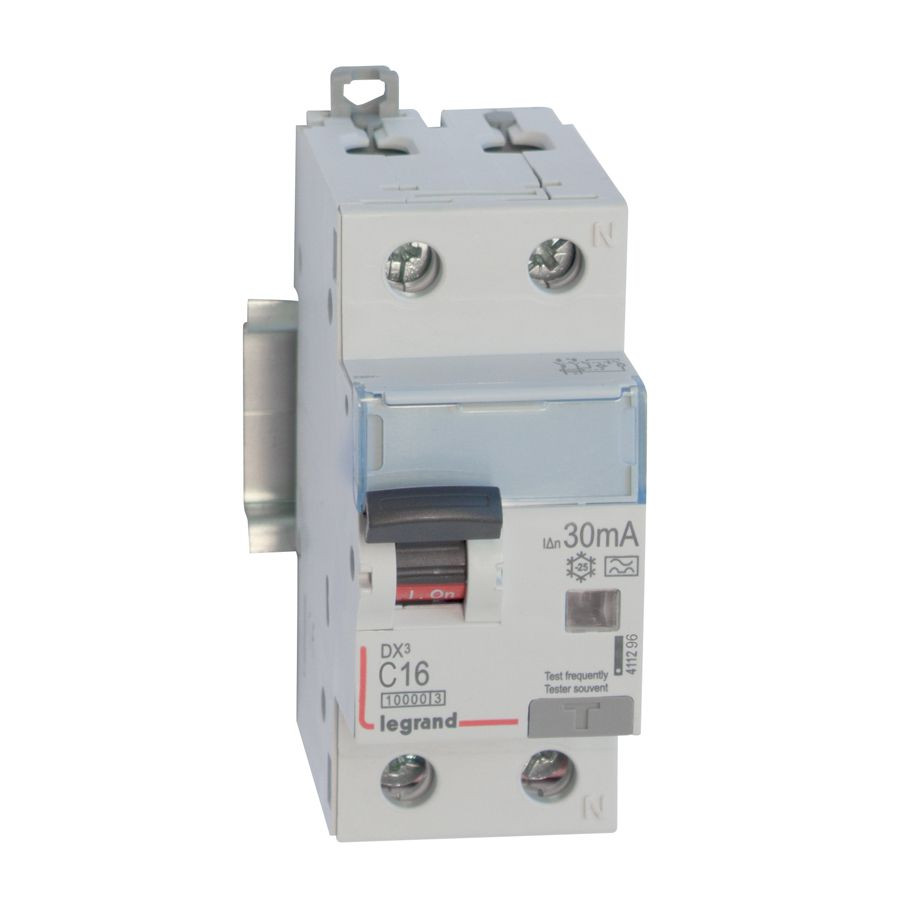

A LEGRAND-411296 DX3 1P+N kombinált áram-védőkapcsoló egyetlen készülékben egyesíti a kismegszakító és a hibaáram-védő (FI-relé) funkciókat. Ez a megoldás különösen praktikus lakossági, kisebb kereskedelmi vagy ipari elosztókban, ahol fontos a helytakarékosság, az áttekinthetőség és a gyors szerelhetőség.
Főbb jellemzők és előnyök
- 1P+N kialakítás – egy fázis és nulla vezető védelme egyfázisú áramköröknél.
- C16 jelleggörbe, 16 A névleges áram – ideális általános végáramkörökhöz, például konnektor- és világítási körökhöz, ahol indítási áramlökések is előfordulhatnak.
- 10 kA (10000 A) megszakítóképesség – nagyobb zárlati szintű hálózatokban is biztonságos lekapcsolást biztosít, növelve a rendszer üzembiztonságát.
- 30 mA érzékenység – személyvédelemre alkalmas hibaáram-védelem, amely csökkenti az áramütés kockázatát közvetett érintés esetén.
- A típusú FI védelem – érzékeli a váltakozó és a pulzáló egyenáramú hibaáramokat is, így korszerű, elektronikát tartalmazó fogyasztók (pl. kapcsolóüzemű tápegységek, háztartási gépek) esetén is megfelelő védelmet nyújt.
- DX3 sorozat – a LEGRAND professzionális moduláris készülékcsaládjának része, amely megbízhatóságáról és hosszú távú stabil működéséről ismert.
Alkalmazási területek
A készülék tipikusan az alábbi felhasználásoknál jöhet szóba:
- lakások, családi házak elosztótábláiban, végáramkörök védelmére;
- kisebb üzletek, irodák, szolgáltató egységek áramköreinek védelmére;
- olyan környezetekben, ahol elektronikus fogyasztók, háztartási gépek, számítógépek vagy kisgépek üzemelnek;
- felújításoknál, bővítéseknél, amikor a külön FI-relé és kismegszakító helyett kompakt, kombinált megoldásra van szükség.
A 30 mA-es érzékenység miatt kifejezetten alkalmas személyvédelemre szolgáló áramkörökben, például általános dugalj- és vizes helyiségek köreinek védelmére a vonatkozó szabványoknak megfelelő tervezés és kivitelezés mellett.
Szerelés és rendszerbe illesztés
A LEGRAND DX3 moduláris kialakításának köszönhetően szabványos DIN-sínre szerelhető, így könnyen beilleszthető új vagy meglévő elosztótáblákba. A kapcsok kialakítása a megszokott szerelési gyakorlatot követi, lehetővé téve a gyors, áttekinthető vezetékezést.
A kombinált kialakítás előnye, hogy egy eszközben megoldható a túláram- és hibaáram-védelem, ami:
- csökkenti az elosztóban szükséges modulhelyek számát;
- egyszerűsíti a kapcsolási rajzot és a hibakeresést;
- átláthatóbbá teszi az egyes áramkörök védelmi struktúráját.
Megbízható védelem korszerű hálózatokhoz
A LEGRAND-411296 DX3 1P+N kombinált áram-védőkapcsoló C16 10000A / 10kA 30mA A típus olyan megoldás, amely a korszerű villamos hálózatok követelményeihez igazodik. A túláram- és hibaáram-védelem egyesítésével biztonságos, kompakt és könnyen kezelhető védelmet kínál, amely jól illeszkedik a LEGRAND moduláris rendszerébe. A megfelelő tervezéssel és szakszerű szereléssel hosszú távon stabil, megbízható működést támogat a védett áramkörökben.
