Termékleírás

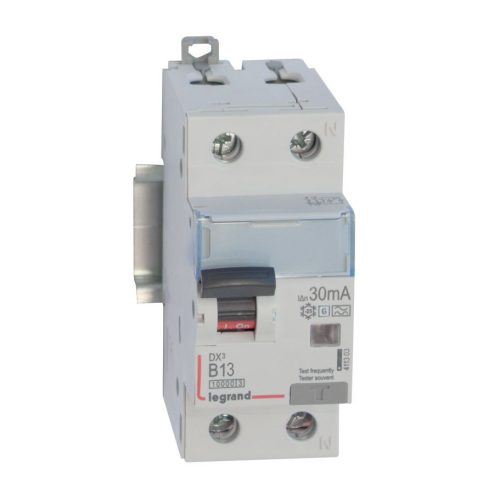

A LEGRAND-411303 DX3 1P+N kombinált áram-védőkapcsoló egyetlen készülékben egyesíti a kismegszakító és a FI-relé funkcióit. Ez különösen előnyös olyan áramkörökben, ahol a személyvédelem és a túláramvédelem egyaránt alapkövetelmény, és fontos a helytakarékos, áttekinthető elosztószekrény-kialakítás.
A készülék B13 karakterisztikájú, így jellemzően általános fogyasztói áramkörök (például aljzat- és világítási körök) védelmére használható, ahol a bekapcsolási áramlökések mérsékeltek. A 13 A névleges áram stabil, üzembiztos működést biztosít lakó- és kisebb kereskedelmi terekben.
Főbb jellemzők és előnyök
- 1P+N kivitel – a fázisvezető megszakítása mellett a nulla vezető is kapcsolt, ami növeli a biztonságot és megfelel a korszerű érintésvédelmi elvárásoknak.
- 30 mA hibaáram-védelem – személyvédelmi célú érzékenység, amely az érintésvédelmi követelményeknek megfelelően segít csökkenteni az áramütés kockázatát.
- 10 kA megszakítóképesség (10000 A) – nagy zárlati áramokra is méretezett, így jól illeszthető olyan hálózatokba, ahol magas a várható rövidzárlati szint.
- Hpi kivitel – csökkentett téves kioldási hajlam, ezért alkalmas olyan környezetben, ahol zavaró áramok, impulzusok vagy érzékeny berendezések vannak jelen, és fontos az üzembiztonság.
- Kombinált megoldás – egy készülékben biztosítja a túláram- és hibaáram-védelmet, egyszerűsíti a tervezést és a szerelést, valamint helyet takarít meg az elosztóban.
Alkalmazási területek
A LEGRAND DX3 1P+N B13/30 mA Hpi kombinált áram-védőkapcsoló ideális választás:
- lakások, családi házak fogyasztói köreihez,
- kisebb irodai vagy üzlethelyiségek áramköreihez,
- olyan környezetekbe, ahol fontos a nagyobb üzembiztonság és a téves leoldások minimalizálása.
A 10 kA megszakítóképességnek köszönhetően a készülék beépíthető olyan elosztókba is, ahol magasabb a hálózati zárlati szint, feltéve, hogy a rendszer kialakítása ezt lehetővé teszi.
Telepítés és használat
A készülék a LEGRAND DX3 rendszer része, szabványos DIN-sínre szerelhető, így könnyen integrálható meglévő vagy új elosztószekrényekbe. A jelölések és kezelőszervek áttekinthetők, ami megkönnyíti a beazonosítást és a karbantartást. Használata képzett villanyszerelők számára átlátható, a csatlakozások kialakítása a szokásos iparági megoldásokhoz igazodik.
A termék olyan rendszerekben nyújt megbízható védelmet, ahol a személyvédelem, a túláramvédelem és a nagy zárlati szinthez igazodó megszakítóképesség egyaránt elvárás, miközben a Hpi kivitel révén törekedni kell a felesleges leoldások számának csökkentésére.
