Termékleírás

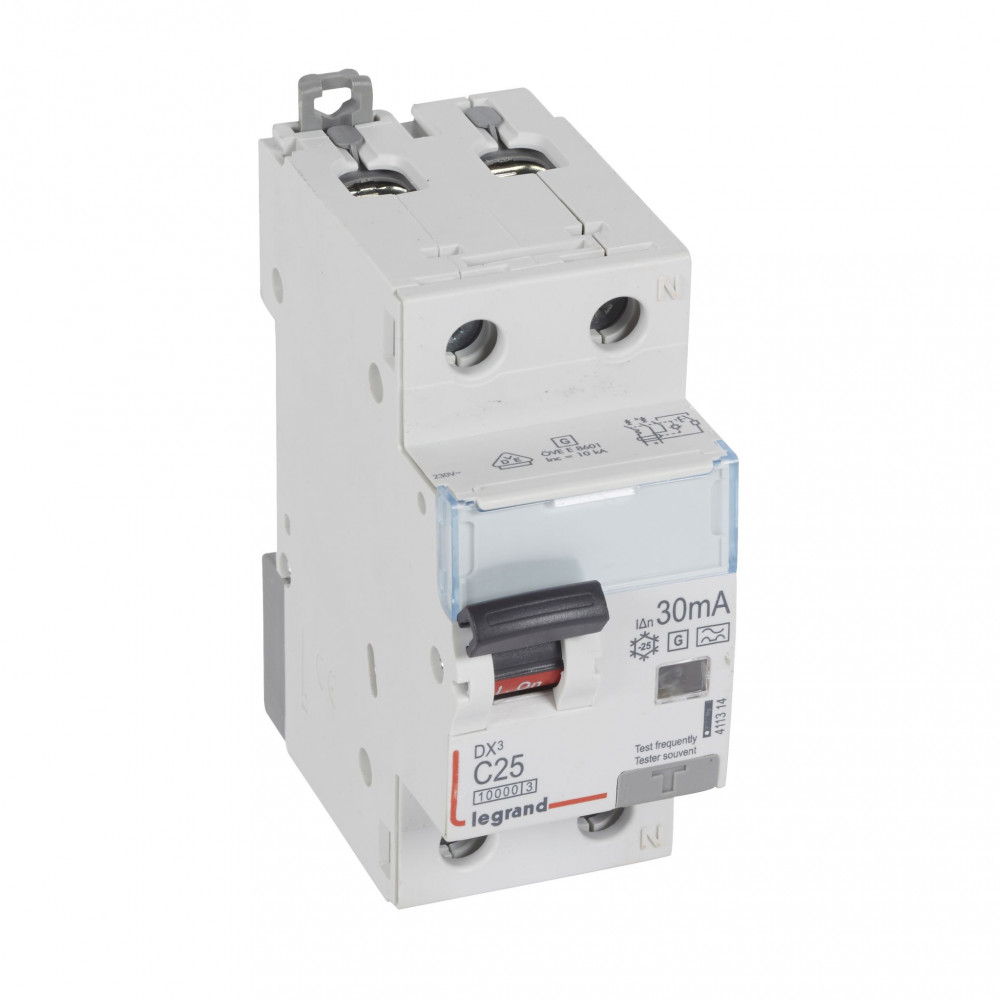

A LEGRAND-411314 DX3 1P+N kombinált áram-védőkapcsoló egyetlen készülékben egyesíti a kismegszakító és a FI-relé funkcióit. Ez a megoldás kompakt, áttekinthető elosztószekrény-kialakítást tesz lehetővé, miközben biztosítja a vezetékek túlterhelés és zárlat elleni védelmét, valamint az áramütés elleni kiegészítő érintésvédelmet.
A készülék 1 pólus + N kialakítású, így a fázisvezető megszakítása mellett a nulla vezető is kapcsolásra kerül. A C25 jelleggörbe általános felhasználásra, például dugalj- és világítási körök, kisebb gépek, háztartási berendezések védelmére alkalmas, ahol az indítási áramlökések mérsékeltek.
Műszaki jellemzők és előnyök
- Névleges áram: 25 A (C karakterisztika), így jól illeszkedik tipikus lakossági és kisebb ipari áramkörökhöz.
- Megszakítóképesség: 10 000 A / 10 kA, amely alkalmassá teszi magasabb zárlati szintű hálózatokban való alkalmazásra is, a vonatkozó szabványoknak megfelelő környezetben.
- Hibaáram: 30 mA, amely kiegészítő személyvédelemre szolgál, és segít csökkenteni az áramütés kockázatát.
- Hpi kivitel: a Hpi típusú érzékelés úgy van kialakítva, hogy mérsékelje a nem kívánt, téves leoldások számát. Ez különösen előnyös olyan áramköröknél, ahol érzékeny elektronikus berendezések, hűtéstechnikai eszközök vagy folyamatos üzemű készülékek működnek.
A kompakt DX3 sorozatú kialakítás egyszerű szerelést tesz lehetővé szabványos DIN-sínre. A csatlakozók kialakítása támogatja a gyors és biztonságos bekötést, a jól olvasható előlapi jelölések pedig megkönnyítik a körök azonosítását az elosztóban.
Alkalmazási területek
A LEGRAND-411314 kombinált áram-védőkapcsoló ideális választás:
- lakóépületek elosztótábláiba,
- kisebb kereskedelmi és szolgáltató létesítmények áramköreinek védelmére,
- olyan áramkörökhöz, ahol fontos a folyamatos üzem és a csökkentett téves leoldás, például IT-eszközök, vezérlések vagy hűtőberendezések esetén.
A készülék alkalmazása segít átláthatóbb, helytakarékos elosztószekrény kialakításában, mivel egyetlen moduláris egységben biztosítja a túláram- és hibaáram-védelmet.
Összegzés
A LEGRAND-411314 DX3 1P+N kombinált áram-védőkapcsoló C25 10 kA 30 mA Hpi megbízható, korszerű megoldás a személy- és berendezésvédelemre. A Hpi technológia révén csökkenthető a felesleges leoldások száma, miközben a 30 mA-es érzékenység megfelel a kiegészítő érintésvédelmi követelményeknek. Olyan villamos hálózatokhoz ajánlott, ahol a biztonság és az üzembiztonság egyaránt kiemelt szempont.
