Termékleírás

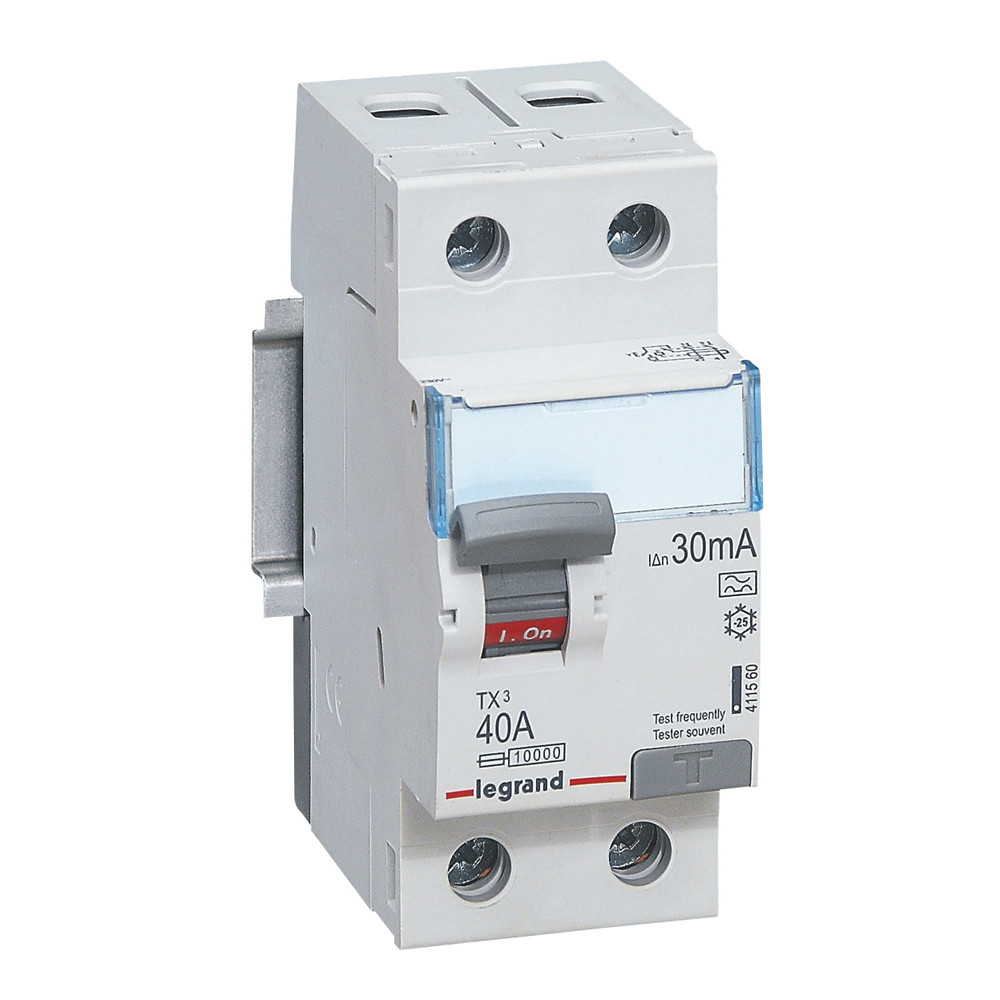

A LEGRAND-411560 TX3 áram-védőkapcsoló egy 2 pólusú, 40 A névleges áramerősségű, 30 mA-es, A típusú FI-relé, amelyet elsősorban lakossági és kisebb kereskedelmi elosztótáblákhoz terveztek. Feladata az áramütés elleni védelem és a szigetelési hibák gyors lekapcsolása, így növeli a villamos hálózat biztonságát és megbízhatóságát.
A 30 mA-es névleges hibaáram-érzékenység fokozott személyvédelmet biztosít, különösen olyan áramkörökben, ahol kézben tartott készülékek, fürdőszobai berendezések vagy általános dugalj-körök üzemelnek. A 40 A-es névleges áram lehetővé teszi, hogy a készülék fő vagy rész-körök védelmére egyaránt alkalmas legyen, a vonatkozó szabványoknak megfelelő kiépítés mellett.
Főbb jellemzők és előnyök
- 2 pólusú kivitel (2P) – fázis és nulla vezető egyidejű lekapcsolása a nagyobb biztonság érdekében.
- 40 A névleges áramerősség – alkalmas általános háztartási és kisebb kereskedelmi áramkörök védelmére.
- 30 mA hibaáram-érzékenység – személyvédelemre ajánlott szint, gyors lekapcsolással hiba esetén.
- A típusú FI-relé – alkalmas váltakozó hibaáram és pulzáló egyenáram érzékelésére, így korszerű fogyasztók (például elektronikus vezérlésű készülékek) esetén is alkalmazható.
- TX3 sorozat – a LEGRAND elosztóberendezésekhez és kismegszakítóihoz illeszkedő, egységes dizájn és méretezés.
- DIN-sínre szerelhető – gyors, szabványos rögzítés meglévő elosztótáblákban is.
Alkalmazási területek
A LEGRAND-411560 TX3 áram-védőkapcsoló ideális választás:
- lakások és családi házak elosztótábláiba,
- kisebb irodák, üzlethelyiségek fogyasztói köreinek védelmére,
- általános dugalj- és világítási körök személyvédelmi kiegészítésére,
- olyan áramkörökhöz, ahol elektronikus tápegységek, mosógépek, mosogatógépek vagy hasonló készülékek üzemelnek.
A készülék nem nyújt túláramvédelmet, ezért kismegszakítóval vagy más túláramvédelmi eszközzel együtt alkalmazandó. Kompakt mérete és a TX3 sorozatra jellemző kialakítása egyszerűvé teszi a beépítést új és meglévő elosztókban egyaránt.
Használat és karbantartás
A beépítést és bekötést minden esetben szakképzett villanyszerelőnek kell elvégeznie, a vonatkozó szabványok és előírások betartásával. A készülék időszakos tesztelése a beépített tesztgombbal segít ellenőrizni a működőképességet. Rendszeres ellenőrzéssel a TX3 áram-védőkapcsoló hosszú távon is megbízható eleme maradhat az érintésvédelmi rendszernek.
