Termékleírás

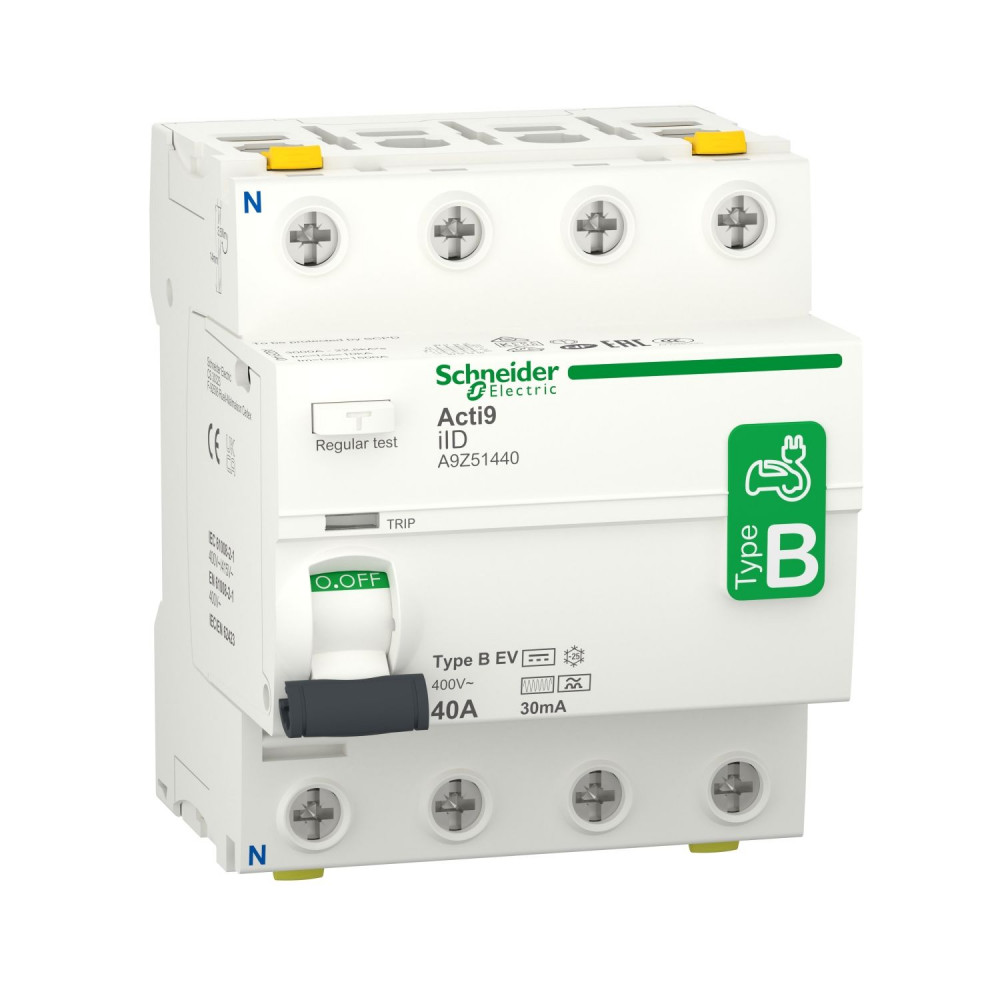

A SCHNEIDER A9Z51440 - ACTI9 iID EV áram-védőkapcsoló egy B osztályú, 4 pólusú FI-relé, amelyet elsősorban elektromos jármű-töltők és korszerű energiaelosztó rendszerek biztonságos üzemeltetéséhez terveztek. A 40 A névleges áram és a 30 mA-es hibaáram-érzékenység megbízható személy- és érintésvédelmet biztosít, így jól illeszkedik lakossági, kereskedelmi és ipari alkalmazásokhoz is.
A B osztályú kialakításnak köszönhetően a készülék alkalmas egyenáramú komponenssel terhelt, illetve frekvenciaváltós, inverteres vagy EV-töltős rendszerekben fellépő hibaáramok érzékelésére. Ez különösen fontos a modern villamos hálózatokban, ahol a hagyományos AC vagy A típusú FI-relék már nem minden esetben nyújtanak megfelelő védelmet.
Főbb jellemzők és előnyök
- B osztályú áram-védőkapcsoló: alkalmas AC, pulzáló DC és sima DC hibaáramok érzékelésére, ezért ideális elektromos jármű-töltők és korszerű elektronikus berendezések mellé.
- 4 pólusú kivitel: háromfázisú rendszerekhez és TN-S, TT hálózatokhoz is alkalmazható, rugalmasan illeszthető különféle elosztótáblákba.
- 40 A névleges áram: általános védelmet biztosít a legtöbb lakossági és kisebb ipari EV-töltő és fogyasztói csoport számára.
- 30 mA-es érzékenység: személyvédelemre optimalizált kioldási érték, amely segít csökkenteni az áramütés kockázatát.
- ACTI9 rendszerkompatibilitás: a Schneider Electric Acti9 moduláris készülékcsaládjába illeszkedik, így áttekinthető és rendezett elosztószekrény-kialakítást tesz lehetővé.
Alkalmazási területek
A SCHNEIDER A9Z51440 különösen ajánlott olyan helyeken, ahol elektromos jármű-töltők, frekvenciaváltók, inverterek vagy egyéb elektronikus teljesítményelektronikai berendezések üzemelnek. Ilyen lehet:
- lakossági és társasházi EV-töltőpontok elosztói,
- parkolók és mélygarázsok töltőállomásai,
- kisebb ipari vagy kereskedelmi létesítmények energiaelosztó táblái,
- olyan rendszerek, ahol DC komponenssel terhelt hibaáramok léphetnek fel.
A készülék moduláris kialakítása megkönnyíti a szerelést szabványos DIN-sínre, valamint átlátható elrendezést biztosít a kapcsoló- és elosztószekrényekben. A jól jelölt csatlakozók és a tiszta feliratozás hozzájárulnak a gyors, hibamentes bekötéshez.
Megbízhatóság és biztonság
A SCHNEIDER A9Z51440 áram-védőkapcsoló célja a személyek és berendezések védelmének növelése, miközben támogatja a modern, EV-vel kiegészített hálózatok követelményeit. B osztályú kialakítása segít abban, hogy a rendszer megfeleljen a vonatkozó szabványoknak és ajánlásoknak az elektromos jármű-töltők környezetében.
A termék használata a megfelelően méretezett és szakszerűen kialakított villamos hálózat részeként járul hozzá a biztonságos üzemeltetéshez. Beépítését minden esetben szakképzett villanyszerelőre érdemes bízni, aki a vonatkozó előírásoknak megfelelően választja ki és szereli be a készüléket.
