Termékleírás

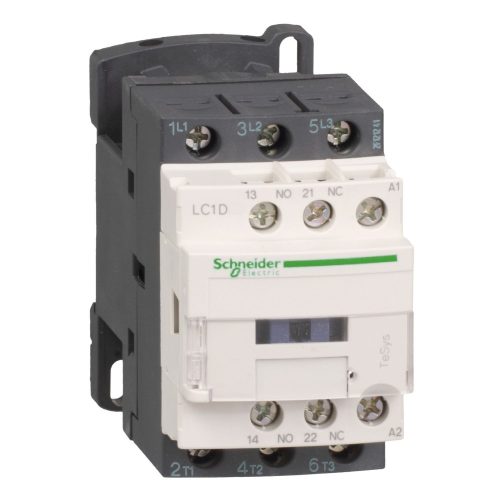

A SCHNEIDER LC1D09B5 TeSys LC1D AC mágneskapcsoló kifejezetten ipari vezérlő- és elosztószekrényekhez tervezett készülék, amely megbízható kapcsolást biztosít kis- és közepes teljesítményű aszinkron motorokhoz. 4 kW-os teljesítményig (400 V, AC3 üzemosztály) és 9 A névleges áramig biztonságosan alkalmazható, így széles körben használható gépgyártásban, anyagmozgató berendezéseknél, szivattyúknál és ventilátoroknál.
Főbb jellemzők és előnyök
A készülék csavaros csatlakozásai stabil, rezgésálló bekötést tesznek lehetővé, ami különösen fontos ipari környezetben, ahol a berendezések gyakran folyamatos üzemben működnek. A csavaros sorkapcsok jól áttekinthetőek, megkönnyítik a szerelést és az esetleges karbantartást.
A beépített 1 záró (1Z) + 1 nyitó (1NY) segédérintkező rugalmas jelzés- és vezérlési lehetőségeket kínál, például visszajelzéshez, reteszeléshez vagy logikai vezérlőáramkörök kialakításához. Ez csökkenti a kiegészítő segédérintkezők iránti igényt, egyszerűsíti a tervezést és a szerelést.
A 24 VAC, 50 Hz tekercsfeszültség alkalmassá teszi a mágneskapcsolót olyan vezérlőáramkörökben való használatra, ahol alacsony feszültségű vezérlésre van szükség, például vezérlőtranszformátorról táplált PLC-s vagy relés vezérlések esetén. A szabványos feszültségszint megkönnyíti a kompatibilitást meglévő rendszerekkel.
Alkalmazási területek
A TeSys LC1D09B5 ideális választás:
- ipari gépek és berendezések motorvezérléséhez,
- szivattyúk, ventilátorok, kompresszorok kapcsolásához,
- vezérlő- és elosztószekrényekben fő- vagy segédkapcsolóként,
- általános ipari automatizálási feladatokhoz, ahol megbízható AC3 motorindításra van szükség.
A TeSys LC1D sorozat részeként a készülék jól illeszthető SCHNEIDER kiegészítőkhöz, például hőkioldókhoz és további segédérintkező blokkokhoz, így egységes, moduláris rendszer alakítható ki.
Összefoglalás
A SCHNEIDER LC1D09B5 AC mágneskapcsoló kompakt, ipari kivitelű megoldás 4 kW-ig terjedő motorok kapcsolására 400 V AC3 üzemben. Csavaros csatlakozásaival, beépített 1Z+1NY segédérintkezőjével és 24 VAC / 50 Hz tekercsfeszültségével megbízhatóan illeszkedik modern vezérlőszekrényekbe, és hosszú távon stabil működést biztosít az ipari automatizálási alkalmazásokban.
