Termékáttekintés

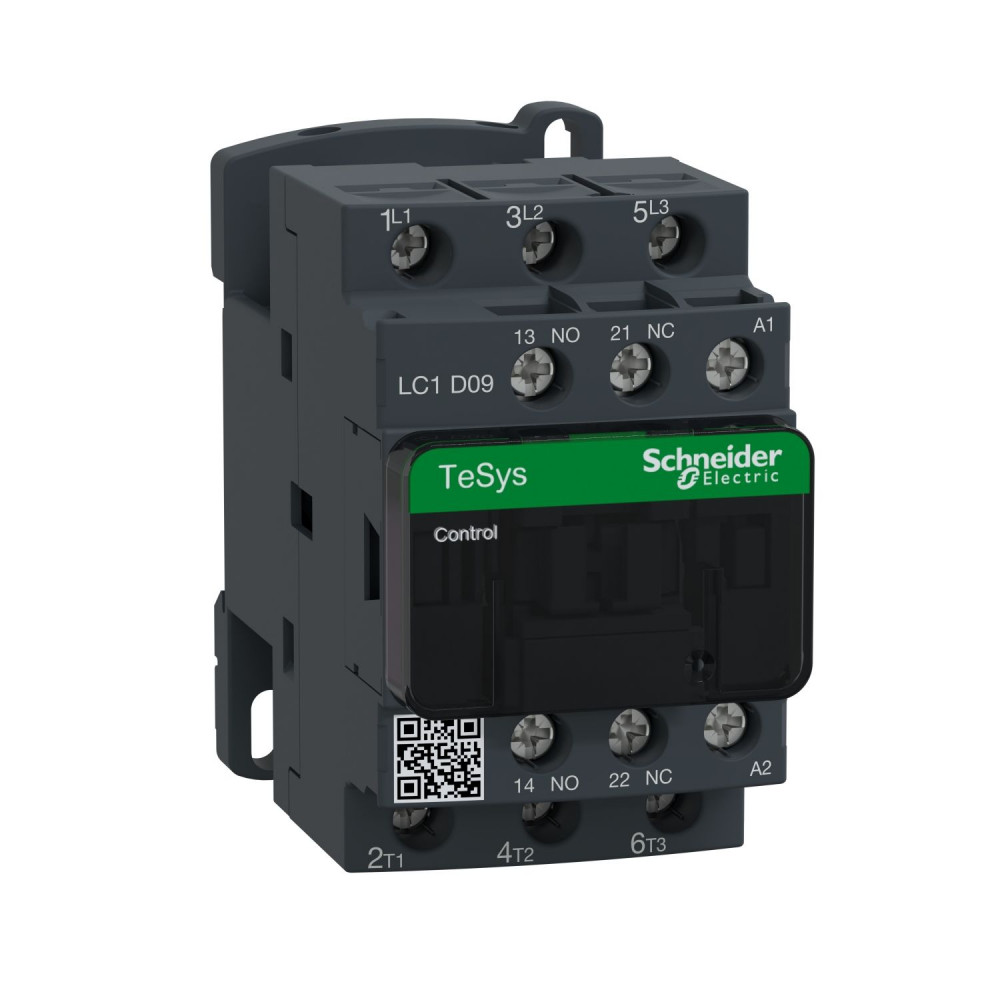

A SCHNEIDER LC1D09E5 TeSys LC1D AC mágneskapcsoló kompakt és megbízható megoldás kis- és közepes teljesítményű aszinkron motorok, valamint egyéb háromfázisú fogyasztók kapcsolására. 4 kW teljesítményig és 9 A névleges áramig (400 V, AC3 üzemi kategória) kínál stabil működést, így jól használható általános gépgyártásban, vezérlőszekrényekben és ipari automatizálási rendszerekben.
Főbb jellemzők és előnyök
A készülék csavaros csatlakozásokkal rendelkezik, amelyek biztos, rezgésálló bekötést tesznek lehetővé, különösen ipari környezetben vagy gépek belsejében elhelyezett vezérlőszekrényekben. A csavaros kapcsok átláthatóan elrendezettek, így a kábelezés gyorsan és egyértelműen elvégezhető, csökkentve a szerelési időt és a hibalehetőséget.
A beépített 1 záró (1Z) + 1 nyitó (1NY) segédérintkező rugalmasságot ad a vezérlőáramkörök kialakításához. Ezekkel könnyen megoldható például a visszajelzés PLC felé, a jelzőlámpák vezérlése vagy az egymásba reteszelt indító-kapcsoló áramkörök kialakítása. A segédérintkezők integrált kialakítása helytakarékos, mivel sok esetben nincs szükség külön segédérintkező-blokk beépítésére.
A mágneskapcsoló 48 VAC, 50 Hz tekercsfeszültséggel működik, ami jól illeszkedik számos vezérlőtranszformátoros rendszerhez és elterjedt ipari vezérlőfeszültség-szintekhez. Ez megkönnyíti a meglévő rendszerekbe történő integrálást, illetve az egységes vezérlőfeszültség kialakítását a teljes berendezésben.
Alkalmazási területek
A SCHNEIDER LC1D09E5 különösen alkalmas kis- és közepes teljesítményű motorok indítására, leállítására és távműködtetésére szivattyúk, ventilátorok, kompresszorok, szállítószalagok és egyéb ipari berendezések esetén. A 400 V-os, AC3 kategóriájú 4 kW-os terhelhetőség a gyakorlatban széles körű felhasználást tesz lehetővé a gépgyártásban és az épületgépészeti rendszerekben is.
A TeSys LC1D sorozat részeként a készülék kompatibilis a sorozathoz tartozó kiegészítőkkel, például hőkioldó relékkel, mechanikus reteszekkel vagy további segédérintkező blokkokkal. Ez moduláris felépítést és könnyű bővíthetőséget biztosít, ha a vezérlőrendszer később kiegészítésre szorul.
Telepítés és üzemeltetés
A kompakt kialakítás megkönnyíti a beépítést szűkebb vezérlőszekrényekbe is. A csavaros csatlakozók jól hozzáférhetők, így a vezetékek bekötése és ellenőrzése egyszerű. Az egyértelmű jelölések támogatják a gyors azonosítást, ami különösen hasznos karbantartáskor vagy módosítások során.
Megfelelően méretezett túláram- és motorvédelemmel kombinálva a SCHNEIDER LC1D09E5 hosszú távon megbízható része lehet az ipari vezérlőrendszernek. A gondosan megválasztott teljesítmény- és feszültségparaméterek révén stabil kapcsolást biztosít a mindennapi üzemeltetés során, segítve a berendezések üzembiztos működését.
