Áttekintés

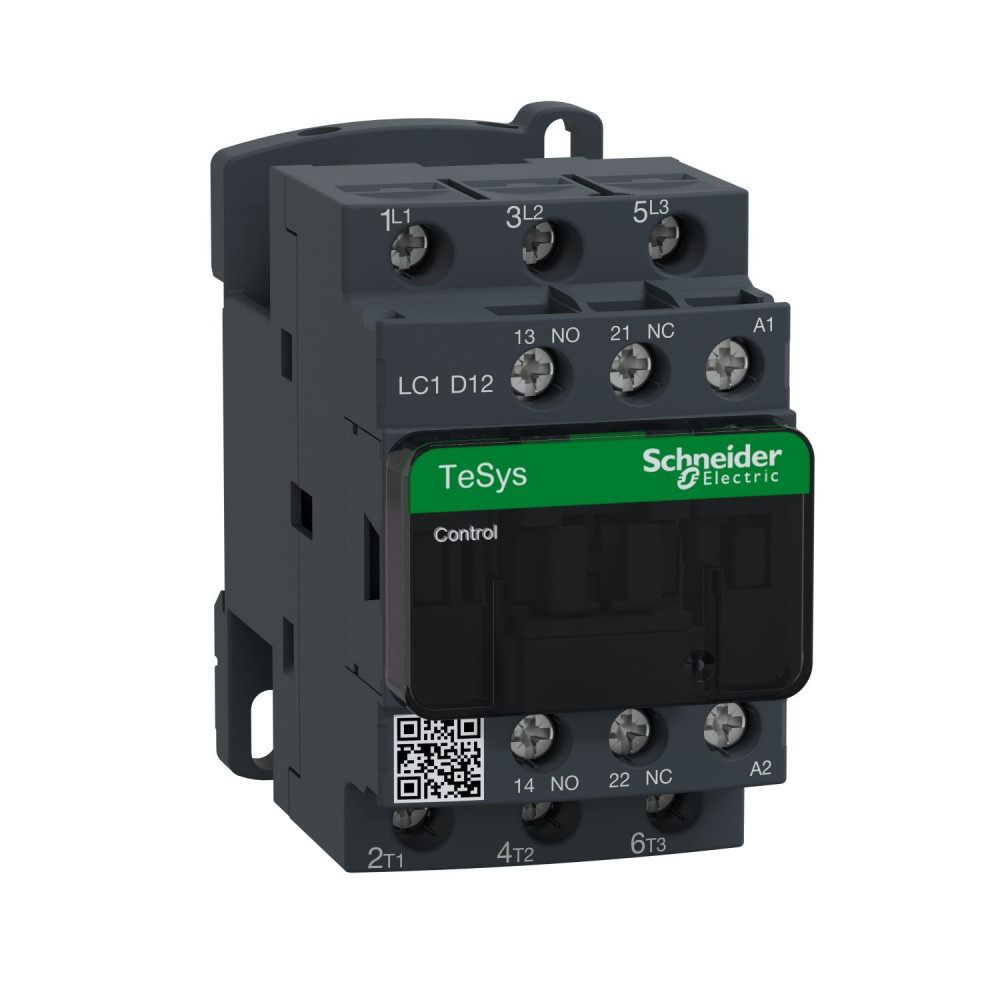

A SCHNEIDER LC1D12E5 TeSys LC1D AC mágneskapcsoló megbízható, ipari kivitelű készülék kis- és középteljesítményű motorok, valamint egyéb háromfázisú fogyasztók kapcsolására. 5,5 kW / 12 A (400 V, AC3) terhelhetőségének köszönhetően tipikus felhasználása szivattyúk, ventilátorok, kompresszorok és szállítószalagok vezérlése automatizált rendszerekben.
Főbb jellemzők és előnyök
A mágneskapcsoló 48 VAC, 50 Hz tekercsfeszültséggel működik, így jól illeszkedik hagyományos ipari vezérlőfeszültségű rendszerekhez. A csavaros csatlakozás stabil, rezgésálló bekötést tesz lehetővé, ami különösen fontos gép- és vezérlőszekrény-építésnél.
A beépített 1 záró + 1 nyitó (1Z+1NY) segédérintkező lehetőséget ad a visszajelzés, jelzés vagy logikai vezérlés egyszerű kialakítására. Ez megkönnyíti a mágneskapcsoló integrálását PLC-kbe, relés logikába vagy hagyományos vezérlőáramkörökbe.
A TeSys LC1D sorozat kialakítása a mindennapi ipari használat igényeihez igazodik: kompakt méret a szekrényben való helytakarékosság érdekében, jól hozzáférhető csatlakozópontok, egyértelmű jelölések a gyors szerelés és hibakeresés támogatására.
Alkalmazási területek
Ez a mágneskapcsoló elsősorban AC3 kapcsolási kategóriájú, 400 V-os aszinkron motorok indítására és leállítására szolgál, akár gyakori kapcsolási ciklusok mellett is. Használható:
- gépgyártásban és ipari automatizálásban
- HVAC rendszerekben (ventilátorok, szivattyúk)
- anyagmozgató és szállítórendszerekben
- általános vezérlő- és elosztószekrényekben
Szerelés és integráció
A csavaros csatlakozások lehetővé teszik a gyors, biztonságos bekötést szabványos kábel- és sínrendszerekhez. A készülék kompatibilis a TeSys tartozékok széles körével (pl. hőkioldók, mechanikus reteszek, kiegészítő segédérintkezők), így rugalmasan illeszthető a tervezett vezérlési koncepcióhoz.
A SCHNEIDER LC1D12E5 választása olyan ipari környezetekbe ajánlott, ahol fontos a stabil működés, az átlátható bekötés és a jól ismert, bevált termékcsaládba való illeszkedés.
