Termékleírás

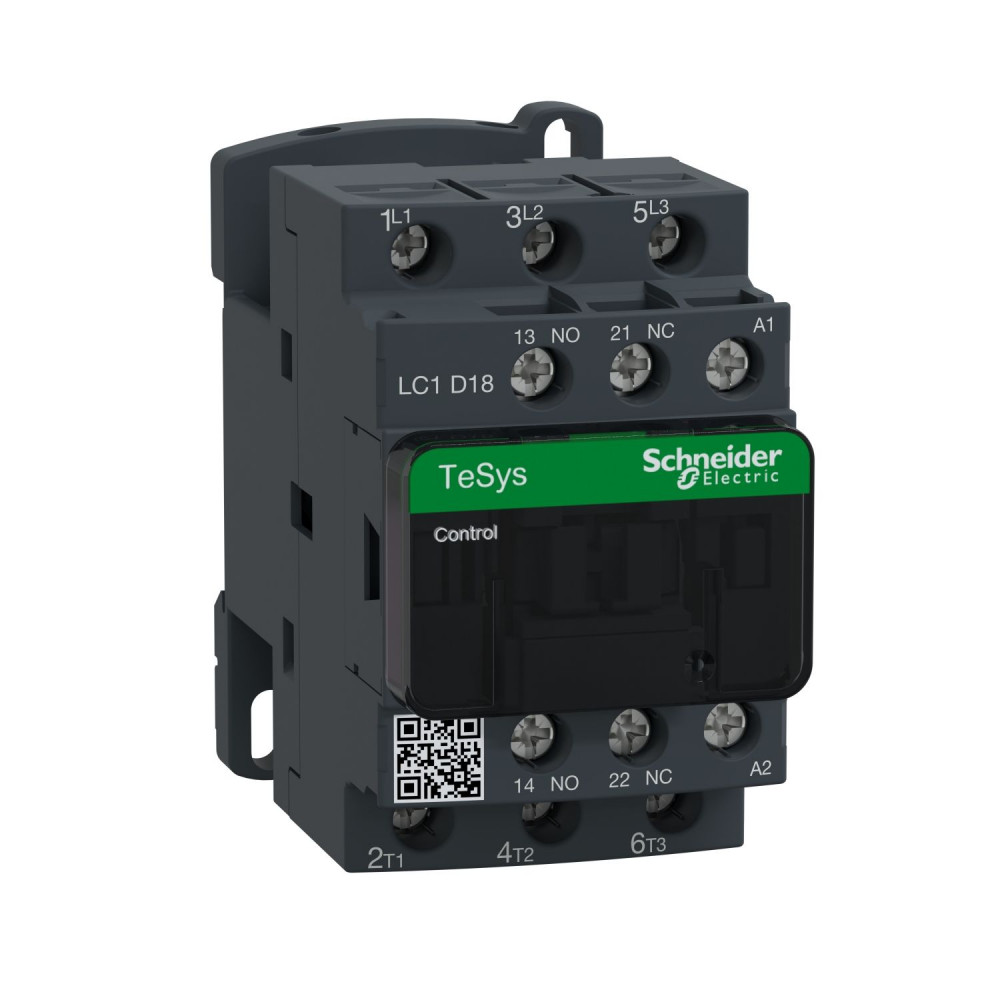

A SCHNEIDER LC1D18D5 TeSys LC1D AC mágneskapcsoló ipari motorvezérlési és általános kapcsolási feladatokra tervezett készülék. 7,5 kW teljesítményig (400 V, AC3) és 18 A névleges áramig biztosít biztonságos kapcsolást, így jól használható kis- és közepes teljesítményű háromfázisú aszinkron motorok indítására és leállítására.
A készülék 42 VAC, 50 Hz tekercsfeszültséggel működik, ami gyakori vezérlőfeszültség ipari automatizálási rendszerekben. Ez megkönnyíti a beépítést meglévő vezérlőszekrényekbe, PLC-s és relés vezérlőkörökbe.
Kialakítás és csatlakozás
A mágneskapcsoló csavaros csatlakozással rendelkezik, ami stabil, megbízható érintkezést tesz lehetővé. Ez különösen előnyös rezgésnek kitett vagy folyamatos üzemben működő berendezések esetén, ahol a biztos rögzítés kulcsfontosságú. A csavaros kapcsok jól áttekinthető elrendezése megkönnyíti a szerelést és az esetleges karbantartási munkákat.
A beépített 1 záró + 1 nyitó (1Z+1NY) segédérintkező készlet lehetővé teszi a visszajelzések, jelzőlámpák, vagy vezérlőáramkörök egyszerű kialakítását. Így a mágneskapcsoló könnyen integrálható bonyolultabb vezérlési logikákba is.
Alkalmazási területek
A SCHNEIDER LC1D18D5 jól illeszkedik különféle ipari és gépészeti alkalmazásokhoz:
- motorindítás és motorvezérlés háromfázisú motorokhoz,
- szivattyúk, ventilátorok, kompresszorok kapcsolása,
- általános vezérlő- és teljesítménykapcsolási feladatok vezérlőszekrényekben,
- ipari automatizálási rendszerekben történő használat, ahol AC3 kapcsolási kategória szükséges.
A TeSys LC1D sorozat egységes kialakítása lehetővé teszi, hogy a mágneskapcsoló más SCHNEIDER kiegészítőkkel – például hőkioldó relékkel vagy további segédérintkező blokkokkal – kombinálható legyen, így rugalmasan alakítható a motorvédelmi és vezérlési rendszer.
Előnyök a gyakorlatban
A kompakt méret és a jól átgondolt csatlakozókiosztás egyszerűsíti a vezérlőszekrények tervezését és szerelését. A névleges 7,5 kW/18 A (400 V, AC3) paraméterek révén a készülék megbízható választás a gyakran kapcsolt motorokhoz, ahol fontos a tartós és stabil működés.
A SCHNEIDER márkanév az ipari automatizálás területén széles körben használt és elterjedt, ami megkönnyítheti a kompatibilis tartozékok és cserealkatrészek beszerzését. A TeSys LC1D sorozat részeként az LC1D18D5 jól illeszkedik a szabványos ipari megoldásokhoz, és átlátható, logikus felépítést kínál a villamos tervezők és szerelők számára.
Összességében a SCHNEIDER LC1D18D5 mágneskapcsoló megbízható, könnyen integrálható megoldás ipari motorvezérléshez és teljesítménykapcsoláshoz, ahol a stabil működés és az áttekinthető szerelhetőség egyaránt fontos szempont.
