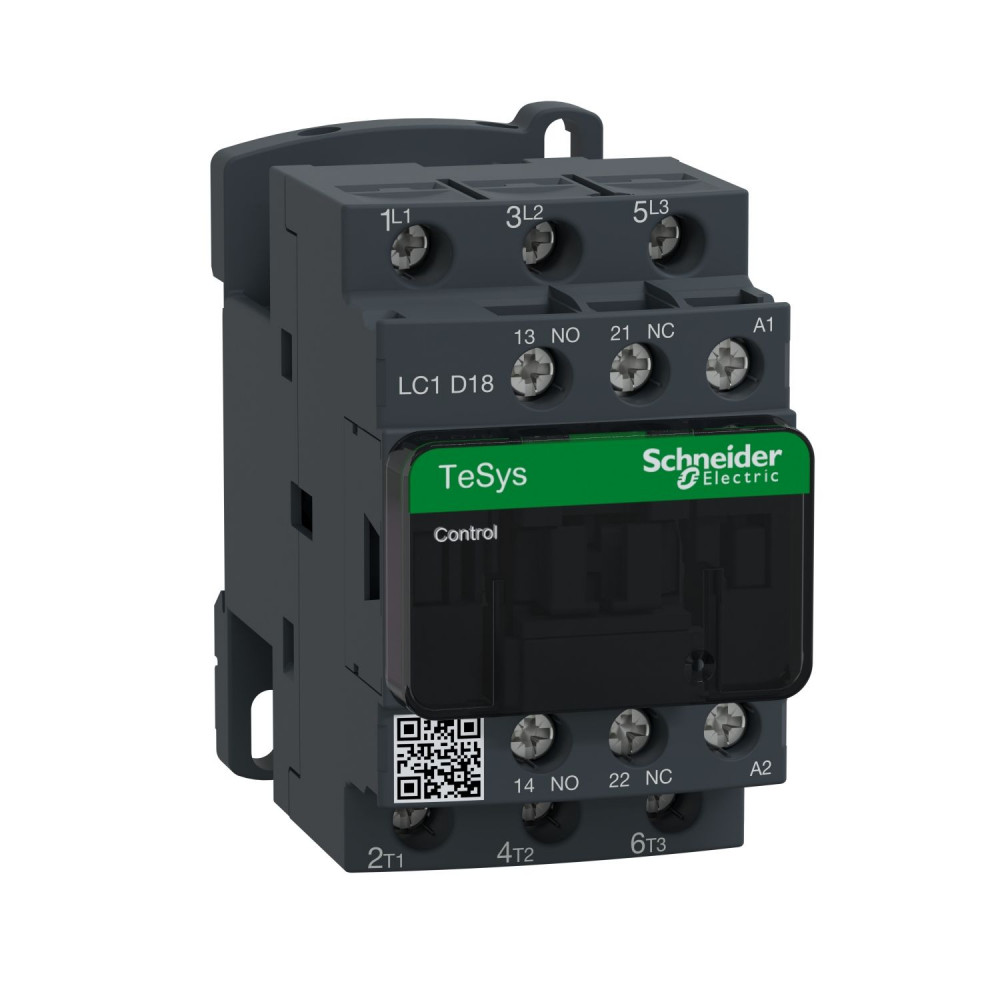

SCHNEIDER LC1D18D7 AC mágneskapcsoló – megbízható kapcsolás ipari felhasználásra
A SCHNEIDER LC1D18D7 AC mágneskapcsoló ipari automatizálási és gépvezérlési feladatokhoz készült, ahol a tartós, stabil kapcsolási teljesítmény alapkövetelmény. 7,5 kW (400 V, AC3) motorok kapcsolására alkalmas, 18 A névleges áram mellett, így tipikus felhasználási területei a szivattyúk, ventilátorok, kompresszorok, szállítószalagok és egyéb ipari hajtások.
Főbb műszaki jellemzők és előnyök
A készülék 400 V AC3 kapcsolási kategóriára optimalizált, ami kifejezetten aszinkron motorok gyakori indítására és leállítására teszi alkalmassá. A 18 A névleges áram biztonságos működést nyújt a megadott teljesítménytartományban, miközben a kompakt méret megkönnyíti a beépítést szűkebb vezérlőszekrényekbe is.
A csavaros csatlakozású kapcsok stabil, mechanikailag erős kötést biztosítanak, ami különösen fontos olyan környezetben, ahol rezgés vagy gyakori hőingadozás léphet fel. A csavaros rögzítés megkönnyíti a szerelést, a karbantartást és az ellenőrzést is, mivel a vezetékek állapota gyorsan áttekinthető.
Segédérintkezők és vezérlési lehetőségek
Az LC1D18D7 alapkiépítésben 1 záró (1Z) és 1 nyitó (1NY) segédérintkezővel rendelkezik. Ezek a segédérintkezők alkalmasak vezérlőáramkörök kiépítésére, például önfenntartó áramkör, hibajelzés vagy állapot-visszajelzés kialakítására. A záró érintkező használható például a mágneskapcsoló behúzott állapotának jelzésére, míg a nyitó érintkező a lekapcsolt állapot visszajelzésére.
Alkalmazási területek és integráció
A termék ipari automatizálási rendszerekben, elosztószekrényekben és gépvezérlésekben használható, ahol megbízható motorindításra és -leállításra van szükség. Kompatibilis a SCHNEIDER egyéb védelmi és vezérlőelemeivel, például hőkioldó relékkel és vezérlőgombokkal, így könnyen integrálható egységes rendszerbe.
A szabványos kialakításnak köszönhetően jól illeszkedik a megszokott szerelési és jelölési rendszerekhez, ami egyszerűsíti a tervezést és a dokumentálást. A tartós, ipari kivitel hosszú távú, üzembiztos működést céloz meg, a mindennapos kapcsolási ciklusok mellett is.
Összefoglalás
A SCHNEIDER LC1D18D7 AC mágneskapcsoló olyan megoldás, amely a 7,5 kW-ig terjedő motorok kapcsolására kínál megbízható, jól tervezhető alapot. A 18 A névleges áram, a 400 V AC3 kapcsolási kategória, a csavaros csatlakozás és az 1Z+1NY segédérintkező-kombináció együtt olyan tulajdonságokat ad, amelyek ipari környezetben is stabil, átlátható és könnyen szervizelhető vezérlőrendszer kialakítását teszik lehetővé.
