Termékleírás

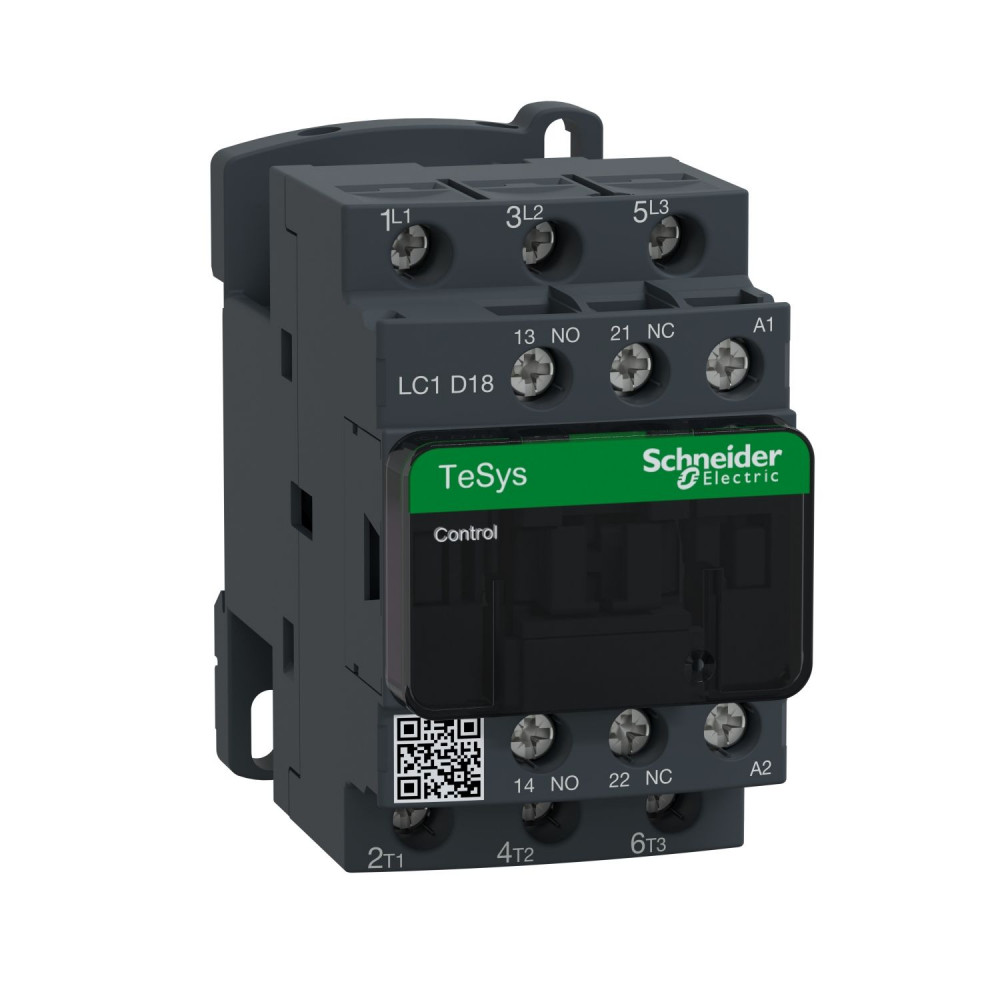

A SCHNEIDER LC1D18Q7 AC mágneskapcsoló kompakt, mégis nagy terhelhetőségű megoldás kis- és közepes teljesítményű aszinkron motorok kapcsolására. 7,5 kW-ig (400 V, AC3 üzemmód) és 18 A névleges áramig megbízhatóan kapcsol, így jól illeszkedik általános ipari automatizálási, gépgyártási és HVAC alkalmazásokhoz.
A csavaros csatlakozások stabil, biztonságos vezetékbekötést tesznek lehetővé, ami különösen fontos rezgésnek kitett gépek és berendezések esetén. A beépített 1 záró + 1 nyitó (1Z+1NY) segédérintkező rugalmassá teszi a vezérlési logika kialakítását, például visszajelzéshez, reteszeléshez vagy jelzéshez.
Főbb jellemzők és előnyök
- Névleges teljesítmény: 7,5 kW (400 V, AC3), alkalmas tipikus ipari motorok kapcsolására.
- Névleges áram: 18 A, mely jól lefedi a gyakori motor- és fogyasztói terheléseket.
- Csatlakozás: csavaros kapcsok a megbízható, tartós kötésért.
- Segédérintkezők: 1 záró + 1 nyitó, sokoldalú vezérlési és visszajelzési lehetőségekkel.
- Alkalmazási terület: ipari vezérlőszekrények, gépek, szivattyúk, ventilátorok, kompresszorok és egyéb automatizált rendszerek.
A készülék kialakítása a gyors szerelhetőséget támogatja, így könnyen integrálható meglévő elosztószekrényekbe és új építésű vezérlőpanelekbe egyaránt. A SCHNEIDER termékcsalád részeként jól illeszkedik más védelmi és vezérlőelemekhez, például hőkioldókhoz és kismegszakítókhoz.
Felhasználási javaslatok
Az LC1D18Q7 különösen ajánlható olyan rendszerekben, ahol fontos a tartós, ismételhető kapcsolási teljesítmény és a jól átlátható vezérlési struktúra. Tipikus felhasználások:
- motorindítás és -leállítás hagyományos vezérlőkörökben,
- szivattyú- és ventilátorvezérlés automatizált folyamatokban,
- gépsorok és gyártócellák motoros egységeinek kapcsolása,
- általános ipari fogyasztók kapcsolása vezérlőszekrényből.
Megfelelő környezetben és szakszerű bekötéssel az LC1D18Q7 stabil, kiszámítható működést biztosít, és jól illeszkedik az ipari automatizálásban elvárt követelményekhez.
