Termékleírás

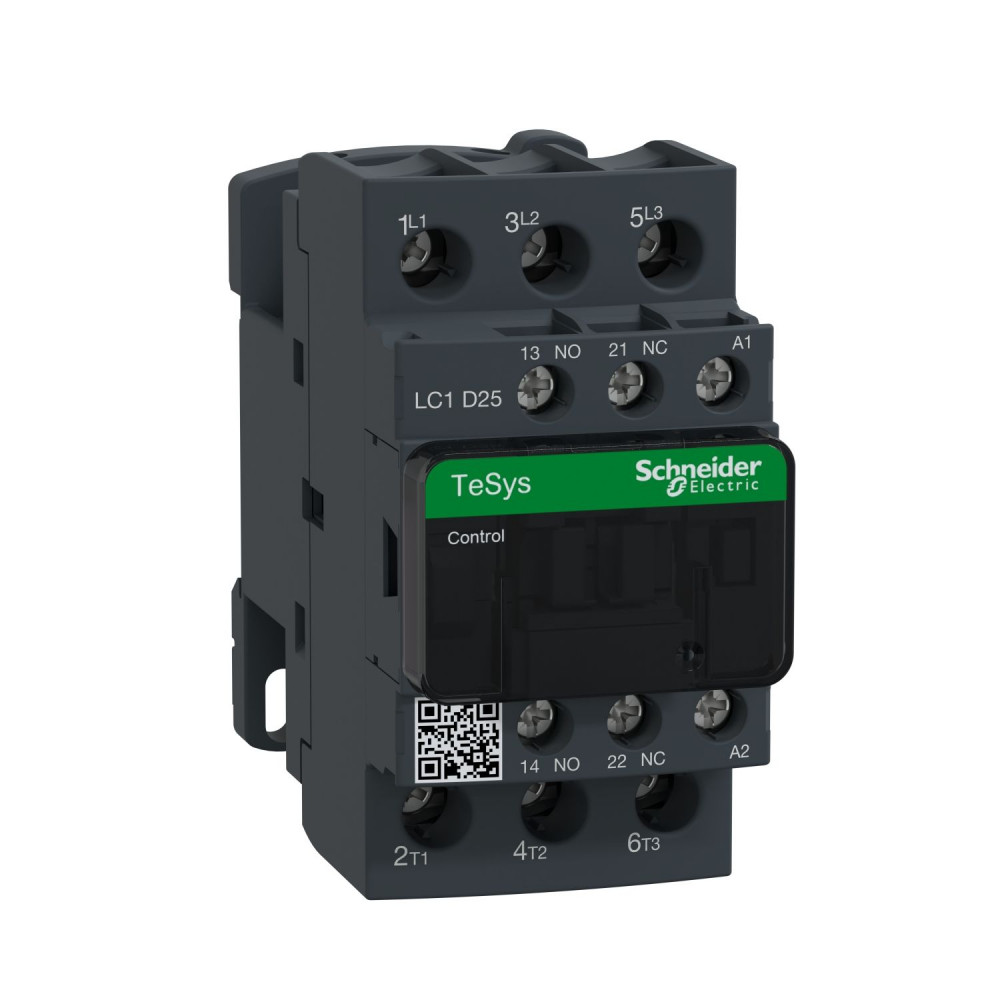

A SCHNEIDER LC1D25P5 TeSys LC1D AC mágneskapcsoló ipari vezérlő- és hajtásrendszerekhez tervezett, robusztus kapcsolókészülék. 11 kW-ig terjedő motorteljesítményhez (400 V, AC-3 üzemi kategória) és 25 A névleges áramig használható, így alkalmas kis- és középméretű aszinkron motorok kapcsolására.
A készülék csavaros csatlakozókapcsokkal rendelkezik, amelyek biztonságos, húzásbiztos és ellenőrizhető kötést tesznek lehetővé. Ez különösen előnyös gépépítésben, kapcsolószekrény-gyártásban és olyan ipari alkalmazásokban, ahol a rezgésállóság és a hosszú távú üzembiztonság alapkövetelmény.
Főbb jellemzők és előnyök
- Névleges teljesítmény: 11 kW-ig 400 V-on AC-3 üzemben, így általános ipari motorok indítására és leállítására is alkalmas.
- Névleges áram: 25 A, amely megbízható kapcsolást biztosít a legtöbb tipikus ipari terhelésnél.
- Tekercsfeszültség: 230 VAC, 50 Hz – szabványos vezérlőfeszültség, egyszerű integráció meglévő rendszerekbe.
- Beépített segédérintkezők: 1 záró (1Z) + 1 nyitó (1NY) érintkező, amelyek visszajelzésre, reteszelésre vagy logikai vezérlésre használhatók.
- Csavaros csatlakozás: jól átlátható, könnyen szerelhető és karbantartható bekötés, ideális kapcsolószekrényekben.
Alkalmazási területek
A SCHNEIDER LC1D25P5 mágneskapcsoló széles körben használható ipari automatizálási feladatoknál, például:
- aszinkron motorok indítása és leállítása
- szivattyúk, ventilátorok, kompresszorok kapcsolása
- gépsorok, szállítópályák vezérlése
- általános célú kapcsolási feladatok vezérlőszekrényekben
A TeSys LC1D sorozat részeként a készülék kompatibilis a hozzá tartozó kiegészítőkkel (például hőkioldók, további segédérintkezők, mechanikus reteszek), így rugalmasan illeszthető a különböző vezérlési koncepciókhoz.
Telepítés és használat
A kompakt kialakítás megkönnyíti a beépítést szűk helyviszonyok között is. A csavaros kapcsok egyértelmű jelölése támogatja a gyors és hibamentes bekötést. A 230 VAC, 50 Hz-es tekercsfeszültségnek köszönhetően a mágneskapcsoló egyszerűen illeszthető általános vezérlőáramkörökhöz, például PLC-kimenetekhez vagy hagyományos nyomógombos vezérléshez.
A SCHNEIDER LC1D25P5 megbízható választás olyan ipari környezetekben, ahol fontos a stabil működés, az átlátható szerelés és a jól tervezhető karbantartás.
