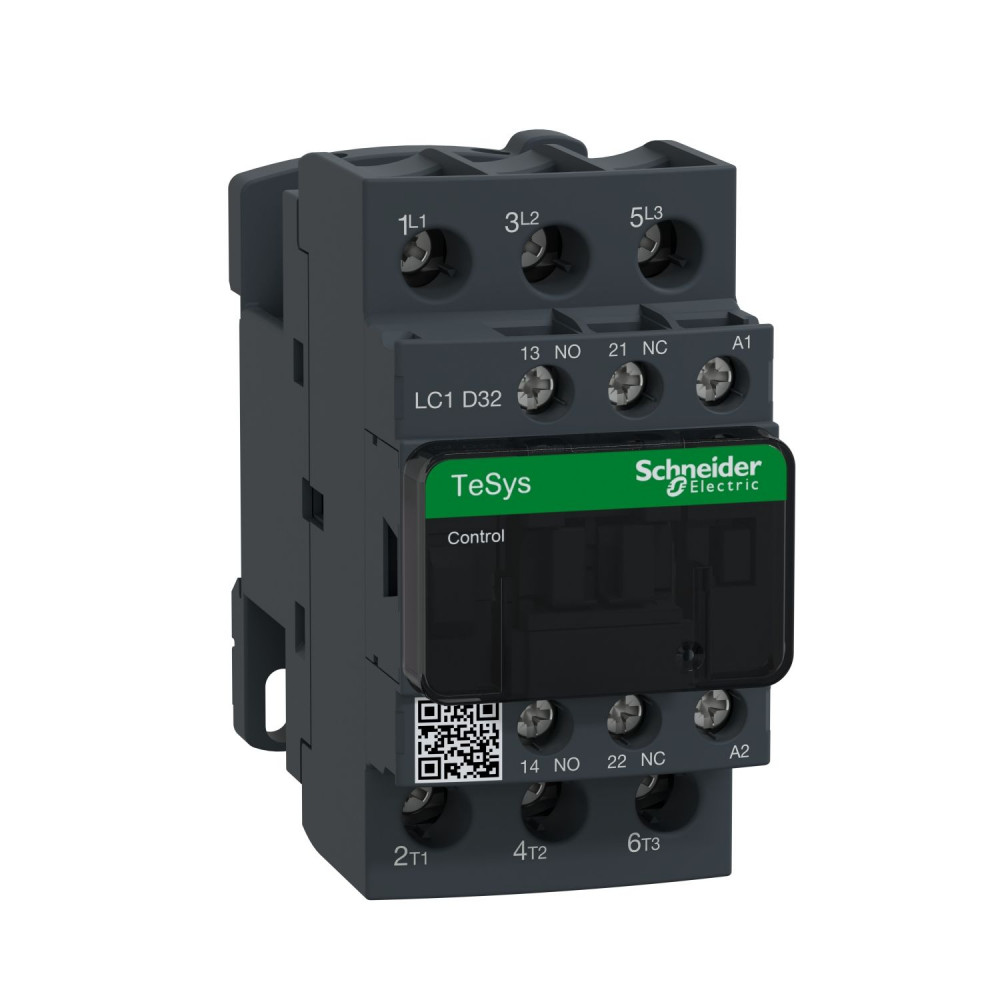

SCHNEIDER LC1D32B5 TeSys LC1D AC mágneskapcsoló
A SCHNEIDER LC1D32B5 TeSys LC1D mágneskapcsoló ipari motorvezérlő és automatizálási alkalmazásokhoz tervezett, megbízható kapcsolókészülék. 15 kW-ig (400 V, AC3 üzemmód) és 32 A névleges áramig biztosít biztonságos kapcsolást, ezért jól használható szivattyúk, ventilátorok, kompresszorok és egyéb aszinkron motorok indítására és leállítására.
Főbb műszaki jellemzők
A készülék 400 V AC3 üzemi feszültségnél 15 kW teljesítményű motorok kapcsolására alkalmas, 32 A névleges áramterhelhetőséggel. A 24 VAC, 50 Hz tekercsfeszültség lehetővé teszi a szabványos vezérlőáramkörökhöz való illeszkedést, például PLC-khez, nyomógomb-állomásokhoz vagy relés vezérlésekhez.
A mágneskapcsoló alapkiépítésben 1 záró (1Z) és 1 nyitó (1NY) segédérintkezővel rendelkezik, amelyek visszajelzéshez, blokkoláshoz vagy vezérlési logikák kialakításához használhatók. Ez megkönnyíti a motorvédő kapcsolók, hőkioldók és egyéb vezérlőelemek integrálását.
Kialakítás és csatlakozás
A csavaros csatlakozások masszív, rezgésálló bekötést biztosítanak, ami különösen fontos ipari környezetben, kapcsolószekrényekben, gépekben és berendezésekben. A TeSys LC1D sorozatra jellemző kompakt méret segíti a helytakarékos elrendezést a vezérlőszekrényben, és átláthatóbb kábelezést tesz lehetővé.
A termék kialakítása kompatibilis a TeSys kiegészítőivel (például segédérintkező blokkokkal vagy mechanikus reteszekkel), így a rendszer később is könnyen bővíthető. Ez rugalmasságot ad, ha a vezérlési feladatok idővel összetettebbé válnak.
Alkalmazási területek
A SCHNEIDER LC1D32B5 mágneskapcsoló tipikus felhasználási területei közé tartoznak az ipari gépek motorvezérlői, HVAC rendszerek, szivattyúállomások, szállítószalagok és általános automatizálási feladatok. AC3 kapcsolási kategóriája révén kifejezetten aszinkron motorok gyakori kapcsolására optimalizált.
A megbízható működés, az ipari szabványoknak megfelelő kialakítás és a könnyű integrálhatóság miatt ez a mágneskapcsoló stabil alapot nyújt új vezérlőszekrények építéséhez és meglévő rendszerek korszerűsítéséhez egyaránt.
