Termékáttekintés

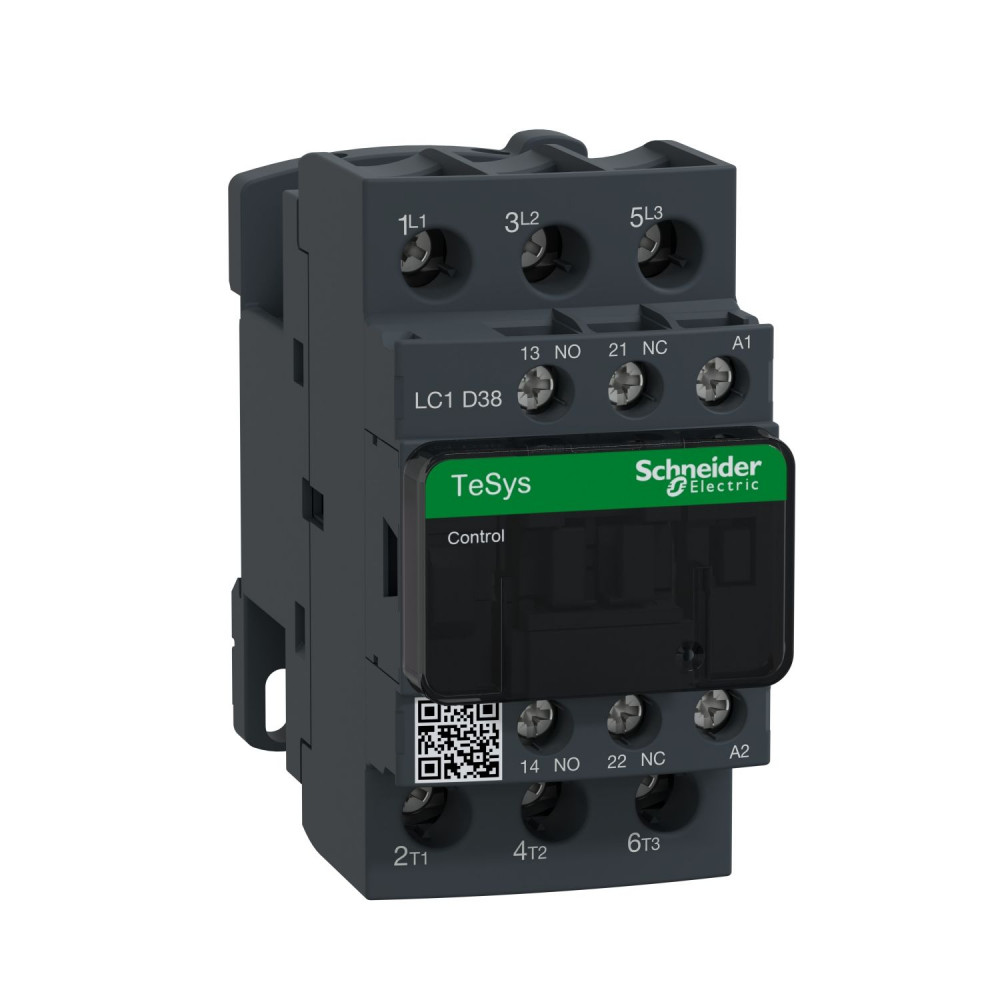

A SCHNEIDER LC1D38E5 TeSys LC1D AC mágneskapcsoló ipari motorindítási és vezérlési feladatokra tervezett készülék. 18,5 kW-ig (400 V, AC3) és 38 A névleges áramig kínál megbízható kapcsolást, ezért ideális választás gépek, szivattyúk, ventilátorok és egyéb háromfázisú motorok vezérléséhez.
Főbb műszaki jellemzők
- Névleges teljesítmény: 18,5 kW (400 V, AC3)
- Névleges áram: 38 A
- Tekercsfeszültség: 48 VAC, 50 Hz
- Segédérintkezők: 1 záró (1Z) + 1 nyitó (1NY)
- Csatlakozás: csavaros kapcsok
A csavaros csatlakozású kialakítás stabil és biztonságos bekötést biztosít, különösen olyan alkalmazásokban, ahol mechanikai igénybevétel, rezgés vagy gyakori kapcsolás lép fel.
Előnyök és felhasználási területek
A TeSys LC1D sorozat az ipari automatizálásban elterjedt, szabványos méreteinek és jól átgondolt kialakításának köszönhetően könnyen integrálható meglévő vezérlőszekrényekbe. A 48 VAC tekercsfeszültség különösen előnyös olyan rendszerekben, ahol alacsonyabb vezérlőfeszültséget alkalmaznak a biztonság és a szeparáció érdekében.
A beépített 1Z+1NY segédérintkező-pár lehetővé teszi visszajelzések, jelzőlámpák vagy vezérlőlogika egyszerű megvalósítását, például motor üzem/jelzés, reteszelés vagy állapot-visszajelzés céljára.
Integráció az ipari automatizálásba
A SCHNEIDER LC1D38E5 jól illeszkedik motorvédő kapcsolókhoz, hőkioldókhoz és egyéb TeSys kiegészítőkhöz, így komplett motorindító egységek építhetők fel. Szabványos rögzítési méretei megkönnyítik a szerelést DIN-sínre vagy szerelőlapra, a csavaros kapcsok pedig átlátható, karbantartható vezetékezést tesznek lehetővé.
A készülék kialakítása a tartós ipari használatot támogatja, így alkalmas elosztótáblákban, gépvezérlő szekrényekben, HVAC rendszerekben és általános automatizálási projektekben történő alkalmazásra.
Összegzés
A SCHNEIDER LC1D38E5 TeSys LC1D mágneskapcsoló megbízható, szabványos megoldás közepes teljesítményű motorok és ipari fogyasztók kapcsolására. Teljesítményadatai, 48 VAC / 50 Hz tekercse, valamint csavaros csatlakozású kialakítása révén jól használható új és meglévő ipari vezérlő- és elosztórendszerekben egyaránt.
