Termékleírás

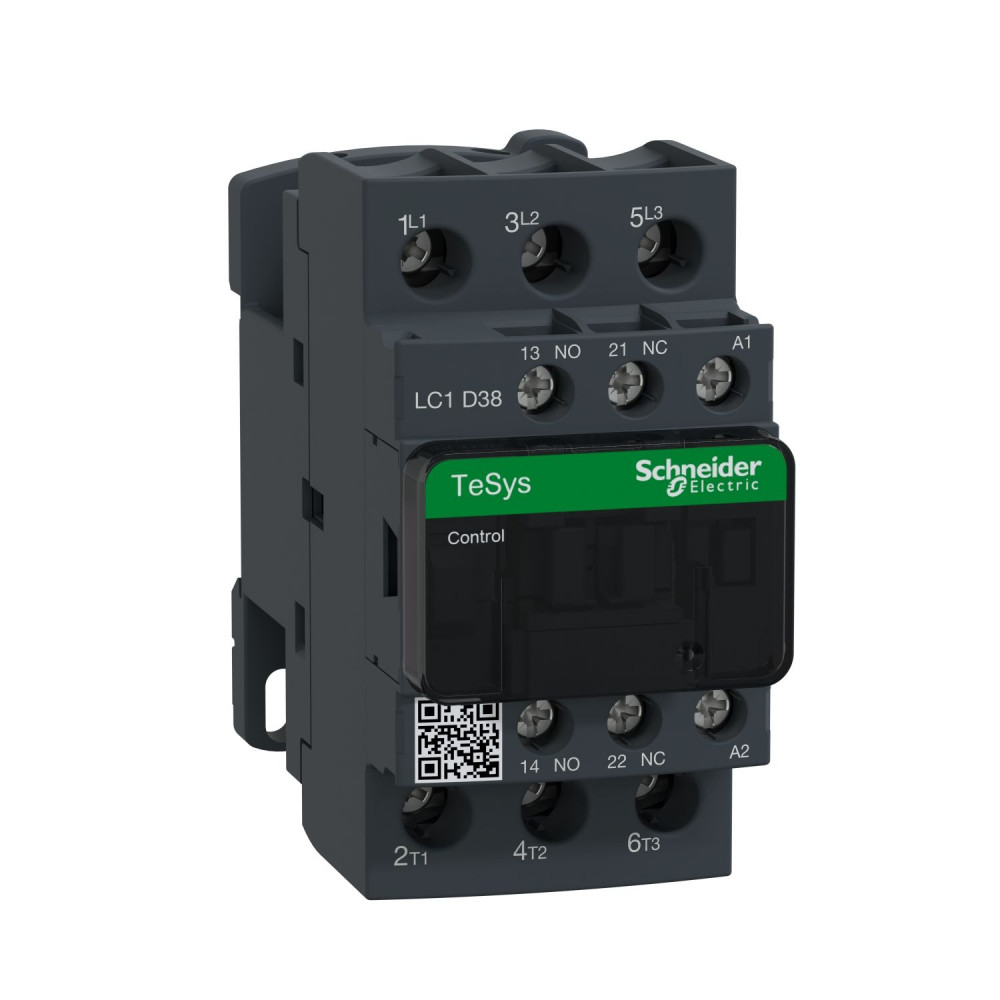

A SCHNEIDER LC1D38F7 AC mágneskapcsoló kifejezetten ipari motorvezérlési és automatizálási feladatokra készült. 18,5 kW teljesítményig (400 V, AC3 terhelés) és 38 A névleges áramig biztosít megbízható kapcsolást, így alkalmas kis- és közepes teljesítményű aszinkron motorok indítására és üzemeltetésére.
A készülék csavaros csatlakozásokkal rendelkezik, ami stabil, rezgésálló bekötést tesz lehetővé. Ez különösen előnyös gépsorok, szivattyúk, ventilátorok és egyéb ipari berendezések esetén, ahol a folyamatos üzem és a mechanikai igénybevétel alapkövetelmény.
Főbb jellemzők és előnyök
- Teljesítmény és áramterhelhetőség: 18,5 kW / 38 A (400 V, AC3), így jól illeszkedik általános ipari motorindító alkalmazásokhoz.
- Csavaros csatlakozás: Biztonságos, húzásbiztos rögzítést kínál, egyszerűen szerelhető, könnyen ellenőrizhető kötésekkel.
- Beépített segédérintkezők: 1 záró + 1 nyitó (1Z+1NY) segédérintkező, amelyek megkönnyítik a vezérlő- és visszajelző áramkörök kialakítását.
- Ipari környezetre tervezve: Konstrukciója a folyamatos, nagy igénybevételű használatot támogatja, tipikusan elosztószekrényekben, vezérlőszekrényekben alkalmazva.
Alkalmazási területek
A SCHNEIDER LC1D38F7 jól használható:
- motorindító kombinációkban hőkioldó relével kiegészítve,
- szivattyúk, kompresszorok, ventilátorok és szállítószalagok vezérlésére,
- ipari automatizálási rendszerek kapcsoló- és vezérlőegységeiben,
- épületgépészeti és gépészeti elosztószekrényekben.
A termék kialakítása lehetővé teszi, hogy szabványos sínre vagy megfelelő szerelőlapra rögzítve, áttekinthetően és biztonságosan beépíthető legyen. Megfelelő méretezés mellett jól illeszthető SCHNEIDER védelmi és vezérlőelemekhez, így egységes, könnyen karbantartható rendszer alakítható ki.
Telepítés és használat
A csavaros kapcsok lehetővé teszik a gyors és biztos vezetékezést, a bekötés egyértelmű jelölésekkel támogatott. A beépített segédérintkezők révén egyszerűen kialakíthatók az indítás-leállítás, visszajelzés vagy reteszelés funkciók. A megfelelő védelem (pl. hőkioldó, túláramvédelem) kiválasztásakor mindig a motor és a hálózat paramétereihez kell igazodni.
A SCHNEIDER LC1D38F7 olyan megoldás, amely a mindennapi ipari üzemeltetésben nyújt stabil, kiszámítható kapcsolási teljesítményt, miközben megkönnyíti a villamos tervezők és szerelők munkáját.
