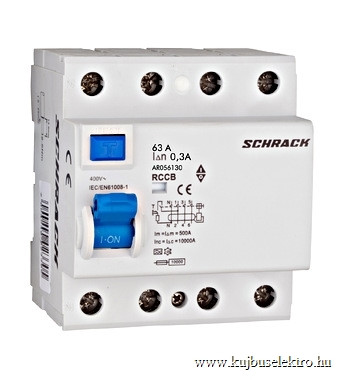

SCHRACK AMPARO hibaáram kapcsoló – megbízható érintés- és tűzvédelmi megoldás
A SCHRACK AMPARO 10kA, 63A, 4 pólusú, 300mA, A típusú hibaáram kapcsoló kifejezetten lakossági és kisebb kereskedelmi elosztókhoz készült, ahol fontos a megbízható érintésvédelem és a tűzvédelmi kockázatok csökkentése. A készülék a hálózatba építve folyamatosan felügyeli a szivárgó áramot, és hiba esetén automatikusan lekapcsolja az áramkört.
Főbb jellemzők és előnyök
A 63A névleges áram lehetővé teszi, hogy a kapcsoló nagyobb terhelésű, több áramkört kiszolgáló elosztótáblákban is biztonságosan üzemeljen. A 10kA megszakítóképesség megfelelő tartalékot biztosít rövidzárlati események esetén, így a készülék alkalmas olyan hálózatokba is, ahol magasabb a várható zárlati szint.
A 4 pólusú kialakítás háromfázisú rendszerekhez ideális, így főkapcsolóként vagy fővédelmi elemként is alkalmazható. A nullavezető külön póluson történő kapcsolása növeli a rendszer biztonságát és segíti a stabil üzemet különböző terhelési viszonyok mellett.
A 300mA-es hibaáram érzékenység elsődlegesen tűzvédelmi célú védelemre alkalmas. Segít csökkenteni a szigetelési hibákból és szivárgó áramokból eredő túlmelegedés kockázatát, ezáltal hozzájárul az elektromos eredetű tüzek megelőzéséhez. Olyan főágak védelmére ajánlott, ahol a személyi érintésvédelemről jellemzően külön, kisebb érzékenységű (pl. 30mA) készülék gondoskodik.
Az A típusú hibaáram kapcsoló nemcsak tisztán váltakozó (AC), hanem pulzáló egyenáramú (DC komponenssel rendelkező) hibaáramokra is reagál. Ez különösen előnyös olyan fogyasztók esetén, mint az elektronikus vezérlésű háztartási gépek, szabályozott motorhajtások vagy kapcsolóüzemű tápegységek, amelyek a modern lakossági hálózatokban egyre gyakoribbak.
Kialakítás és szerelhetőség
A készülék szabványos moduláris kivitelben készül, így könnyen beépíthető elosztószekrények DIN-sínjére. A csatlakozók kialakítása a gyors, áttekinthető bekötést támogatja, a pólusok egyértelmű jelölése pedig megkönnyíti a hibamentes szerelést. A kompakt méret lehetővé teszi, hogy több védelmi elem is elférjen egy kisebb elosztóban.
A kapcsoló előlapján elhelyezett kezelőkar jól látható állapotjelzést ad a be- és kikapcsolt állapotról. A beépített tesztgomb segítségével rendszeresen ellenőrizhető a készülék működőképessége, ami fontos a hosszú távú üzembiztonság fenntartásához.
Alkalmazási területek
A SCHRACK AMPARO hibaáram kapcsoló ideális választás:
- lakossági főelosztók és al-elosztók tűzvédelmi védelméhez,
- háromfázisú fogyasztói körök fővédelmére,
- olyan hálózatokhoz, ahol elektronikus vezérlésű készülékek is üzemelnek,
- új építésű vagy felújítás alatt álló ingatlanok korszerű érintésvédelmi rendszeréhez.
Megfelelő tervezés mellett a készülék hatékonyan illeszthető a meglévő védelmi koncepcióba, együttműködve kismegszakítókkal és kisebb érzékenységű FI-relékkel. A SCHRACK AMPARO sorozatba tartozó eszközként egységes, áttekinthető és bővíthető védelmi rendszert tesz lehetővé az energiaelosztásban.
