Termékleírás

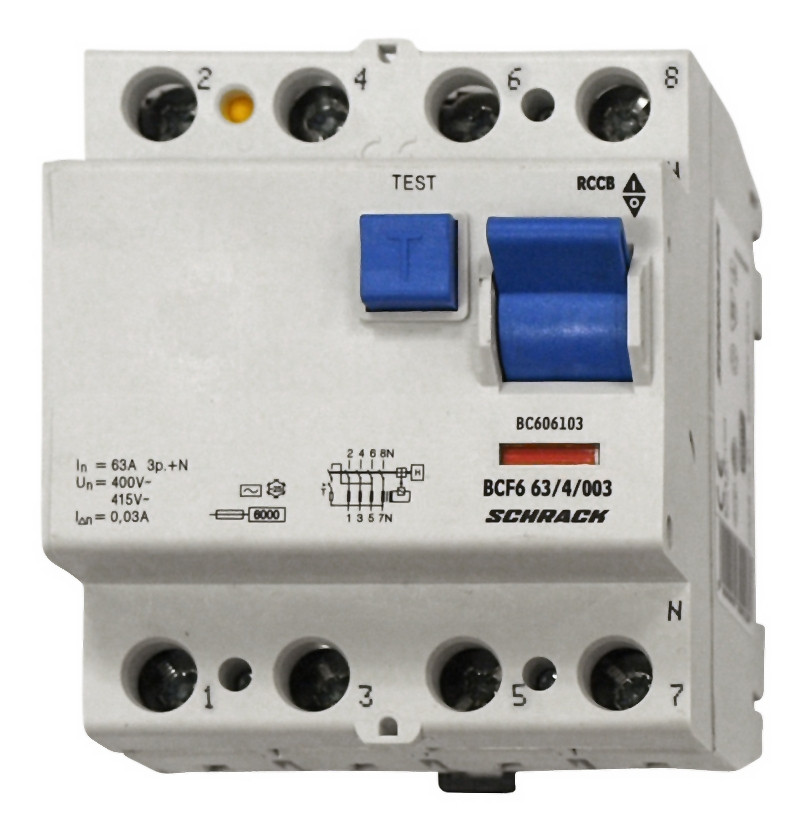

A SCHRACK BC606103-- hibaáramkapcsoló (FI-relé) megbízható érintésvédelmet nyújt ipari és nagyobb terhelésű épületvillamossági rendszerekben. 4 pólusú kialakítása révén alkalmas háromfázisú hálózatokhoz, így tipikus választás elosztószekrényekben, gépek, berendezések és komplett áramkörök védelmére.
A készülék 63 A névleges árammal rendelkezik, ezért nagyobb fogyasztók és több áramkör együttes védelmére is használható, a 6 kA zárlati szilárdság pedig biztosítja, hogy a relé a szabványos ipari környezetekben elvárt terheléseket bírja. Az AC típusú, 30 mA-es kioldóáram személyvédelemre optimalizált: alkalmas az áramütés kockázatának csökkentésére, és segít a szigetelési hibák korai felismerésében.
Főbb jellemzők és előnyök
- 4 pólusú kivitel – háromfázisú rendszerekhez és vegyes terhelésekhez is használható.
- 63 A névleges áram – nagyobb teljesítményű áramkörök, ipari fogyasztók biztonságos üzemeltetéséhez.
- 6 kA zárlati szilárdság – a készülék alkalmas általános ipari és kereskedelmi elosztókban való használatra.
- 30 mA-es AC érzékenység – személyvédelemre alkalmazott kioldóáram, amely segít megelőzni áramütéses baleseteket.
- AC típusú FI-relé – váltakozó áramú hibaáramok érzékelésére szolgál tipikus általános alkalmazásokban.
- Sínre szerelhető kialakítás – kompatibilis a szabványos szerelősínekkel, így a beépítés gyors és áttekinthető.
Alkalmazási területek
A SCHRACK BC606103-- hibaáramkapcsoló elsősorban ipari felhasználásra készült, de alkalmas nagyobb teljesítményű épületvillamossági rendszerekben is. Használható fő- és al-elosztókban, gépek és berendezések áramköreinek érintésvédelmére, illetve olyan helyeken, ahol a személyvédelem és a szigetelési hibák gyors felismerése kiemelten fontos.
A 4 pólusú kialakításnak köszönhetően háromfázisú fogyasztók, vegyes hálózatok és többkörös elosztások esetén is rugalmasan alkalmazható. A készülék illeszkedik a SCHRACK rendszermegoldásaihoz, így könnyen integrálható meglévő elosztószekrényekbe.
Telepítés és használat
A hibaáramkapcsoló szabványos DIN-sínre szerelhető, ezért a villanyszerelők számára ismerős, gyorsan kivitelezhető beépítést tesz lehetővé. A csatlakozók kialakítása támogatja a biztonságos vezetékbekötést, a kapcsolókar pedig egyértelműen jelzi a be- és kikapcsolt állapotot.
A készülék alkalmazásakor mindig be kell tartani az érvényes villamos szabványokat és előírásokat, valamint a gyártó telepítési útmutatóját. A megfelelő kiválasztás és bekötés érdekében javasolt szakképzett villanyszerelő bevonása.
