Termékleírás

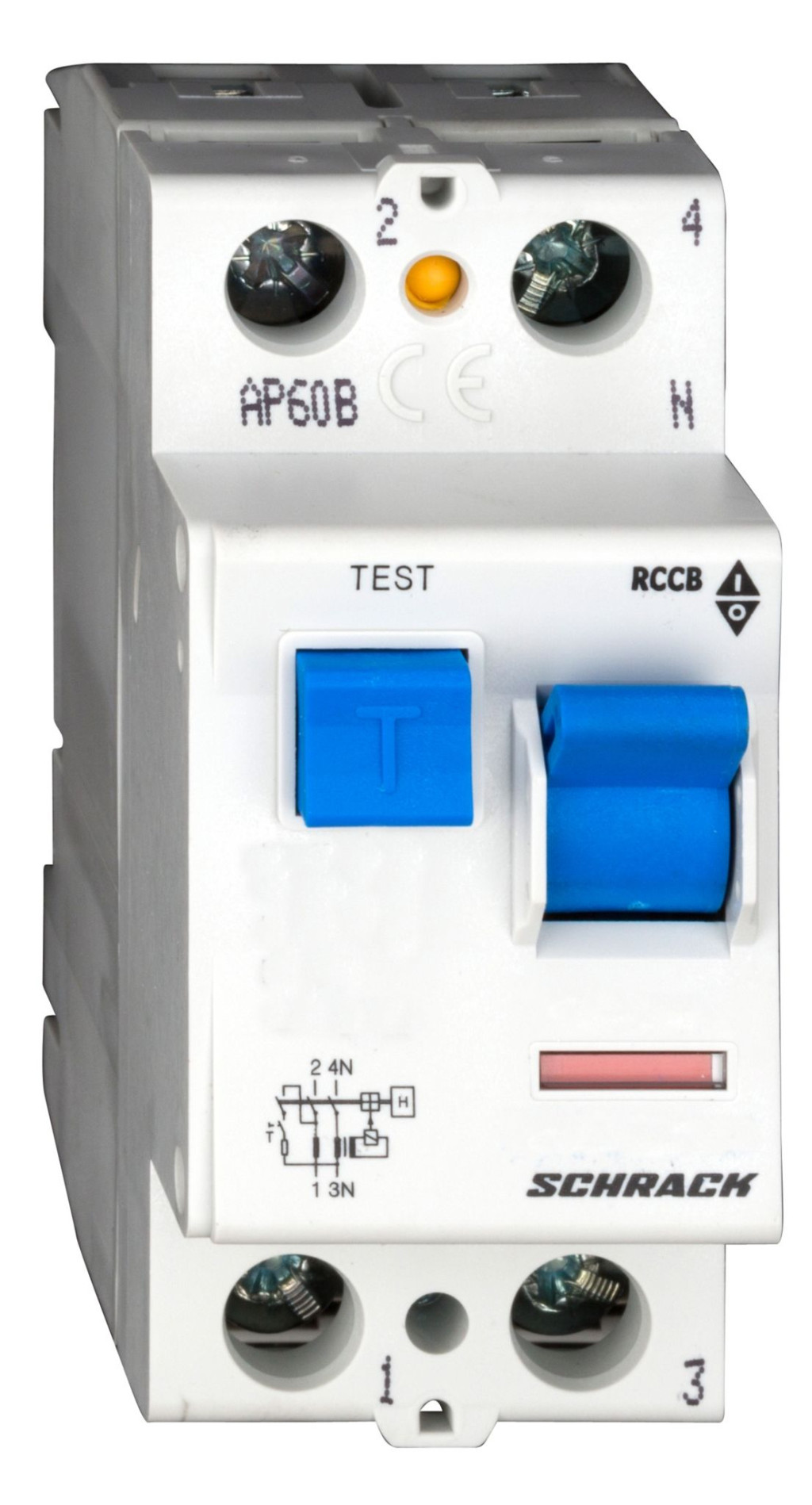

A SCHRACK BC654210 hibaáramkapcsoló (FI-relé) ipari és professzionális alkalmazásokhoz tervezett érintésvédelmi készülék. Feladata, hogy hibaáram esetén gyorsan lekapcsolja az áramkört, csökkentve az áramütés és a tűz kialakulásának kockázatát. A készülék jól illeszkedik energiaelosztó szekrényekbe, vezérlőszekrényekbe és egyéb ipari elosztórendszerekbe.
Főbb műszaki jellemzők
- Névleges áram: 40 A – alkalmas nagyobb terhelésű áramkörök védelmére.
- Zárlati megszakítóképesség: 6 kA – ipari környezetben is stabil működést tesz lehetővé a megfelelő kismegszakítóval együtt alkalmazva.
- Pólusszám: 2 pólusú – ideális egyfázisú rendszerekhez, ahol a fázis és a nulla vezető együttes védelme szükséges.
- Névleges hibaáram: 100 mA – tűzvédelmi és kiegészítő érintésvédelmi célokra is használható, ahol nem szükséges a személyvédelemre jellemző 30 mA-es szint.
- Típus: A karakterisztika – érzékeli a váltakozó és a pulzáló egyenáramú hibaáramokat, ezért korszerű, elektronikus terhelésekkel ellátott hálózatokban is alkalmazható.
Előnyök és felhasználási területek
A 100 mA-es hibaáram-beállítás különösen előnyös olyan ipari és kereskedelmi létesítményekben, ahol a fő cél a tűzvédelmi hibaáram-védelem, illetve az alárendelt áramkörök további, kisebb kioldóáramú FI-relékkel védettek. A 40 A-es terhelhetőség lehetővé teszi, hogy a készülék főbb elosztókörökben, csoportos al-elosztókban is megbízhatóan működjön.
A SCHRACK márka a villamosiparban elterjedt és széles körben alkalmazott megoldás, így a BC654210 hibaáramkapcsoló jól illeszthető meglévő SCHRACK elosztórendszerekhez és kiegészítőkhöz. A szabványos sínre szerelhető kialakítás egyszerű, gyors beépítést tesz lehetővé.
Telepítési és alkalmazási szempontok
A készülék alkalmazása előtt fontos a vonatkozó előírások és szabványok figyelembevétele, valamint a rendszertervnek megfelelő méretezés. A 2 pólusú, A típusú FI-relé különösen ajánlható:
- egyfázisú ipari gépek és berendezések tápellátásához,
- kisebb al-elosztók fővédelmeként,
- olyan áramkörökhöz, ahol elektronikus tápegységek, frekvenciaváltók vagy más nemlineáris fogyasztók is jelen vannak.
A hibaáramkapcsoló rendszeres tesztelése (a tesztgomb használatával) hozzájárul a hosszú távú, üzembiztos működéshez. A készülék kialakítása lehetővé teszi, hogy a kezelő könnyen hozzáférjen a kezelőszervekhez és a jelölésekhez, ami megkönnyíti a karbantartást és az ellenőrzést.
Összefoglalás
A SCHRACK BC654210 6 kA-es, 40 A-es, 2 pólusú, 100 mA-es, A típusú hibaáramkapcsoló megbízható megoldás ipari és professzionális energiaelosztó rendszerek érintésvédelmére és tűzvédelmi hibaáram-védelmére. Műszaki paraméterei, sokoldalú felhasználhatósága és szabványos kialakítása révén jól illeszkedik korszerű villamos elosztórendszerekbe.
