Termékleírás

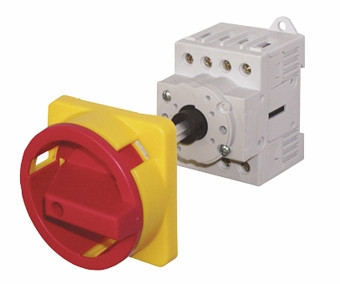

A SCHRACK IN9B2000 ajtókuplungos vész-ki főkapcsoló ipari vezérlőszekrényekhez és gépekhez tervezett biztonsági kapcsoló. Feladata, hogy vészhelyzetben egyértelmű, gyors és biztonságos lekapcsolást tegyen lehetővé a teljes berendezés számára. A készülék kialakítása megfelel a modern ipari környezetek elvárásainak, ahol a megbízhatóság és az egyértelmű kezelhetőség kiemelten fontos.
Főbb jellemzők
- Kivitel: ajtókuplungos vész-ki főkapcsoló
- Pólusszám: 3 főpólus + 1 záró (NO) + 1 nyitó (NC) segédérintkező
- Névleges áram: 80 A
- Kapcsolási kategória: AC-23
- Terhelhetőség: akár 22 kW teljesítményű motoros fogyasztókhoz
Az ajtókuplungos megoldás lehetővé teszi, hogy a kapcsoló mechanikusan a szekrényajtóhoz csatlakozzon. Így a kapcsolókar mindig kívülről elérhető, miközben a kapcsolótest a szekrény belsejében marad. Ez a kialakítás megkönnyíti a szerelést, a karbantartást és a mindennapi kezelést.
Előnyök és felhasználás
A 3 pólusú főkapcsolás biztosítja a háromfázisú hálózat minden fázisának egyidejű megszakítását, ami különösen fontos motoros és ipari terhelések esetén. Az 1 záró és 1 nyitó segédérintkező lehetőséget ad a vezérlőáramkörök – például jelzések, vezérlőlogika vagy reteszelések – biztonságos integrálására a főkapcsoló működésébe.
Az AC-23 kapcsolási kategória azt jelenti, hogy a készülék kifejezetten alkalmas motoros terhelések, induktív fogyasztók gyakori kapcsolására. Az akár 22 kW-os teljesítményszinttel a kapcsoló jól illeszkedik közepes teljesítményű ipari gépek, ventilátorok, szivattyúk és egyéb háromfázisú berendezések főkapcsolójaként.
Biztonság és megbízhatóság
A vész-ki funkció célja, hogy vészhelyzetben a kezelő egyetlen mozdulattal le tudja választani a gépet az energiaellátásról. A SCHRACK IN9B2000 konstrukciója ezt a funkciót támogatja: a kapcsolókar egyértelmű állásjelzést ad, a mechanika úgy van kialakítva, hogy a kapcsolási állapot jól érzékelhető legyen. A segédérintkezők segítségével a vezérlőrendszer egyértelmű visszajelzést kaphat a kapcsoló aktuális állapotáról.
A robusztus ipari kivitel és a gondosan megválasztott kapcsolási paraméterek hozzájárulnak a hosszú távú, üzembiztos működéshez. A készülék alkalmazható gépek főkapcsolójaként, vészleállító egységként, illetve elosztószekrények főkapcsolójaként is, ahol elvárás a gyors és biztonságos leválasztás.
Alkalmazási területek
- Ipari vezérlő- és elosztószekrények főkapcsolója
- Háromfázisú motoros berendezések vész-ki kapcsolója
- Ventilátorok, szivattyúk, kompresszorok főleválasztó kapcsolója
- Gépsorok és önálló gépek főkapcsolója, ahol szükséges a vészleállítás lehetősége
A SCHRACK IN9B2000 vész-ki főkapcsoló jól illeszkedik azokhoz az ipari automatizálási megoldásokhoz, ahol a kezelhetőség, a biztonság és a megbízható teljesítmény egyaránt fontos szempont.
