Termékleírás

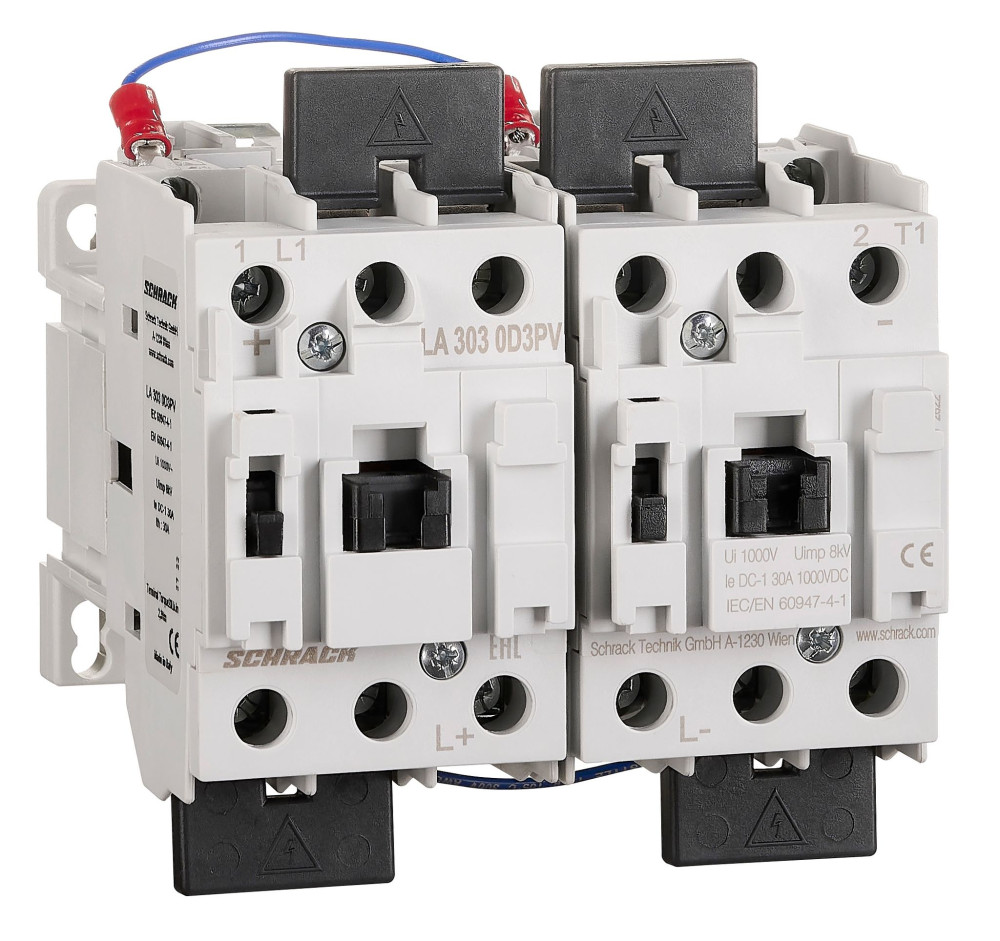

A SCHRACK LA3030D3PV mágneskapcsoló kifejezetten ipari automatizálási feladatokra tervezett készülék, amely stabil és biztonságos kapcsolást biztosít DC terhelések számára. A 30 A névleges áram és az akár 1000 V DC kapcsolási feszültség alkalmassá teszi nagyobb teljesítményű egyenáramú körök kapcsolására, például tápegységek, inverterek vagy vezérlőmodulok környezetében.
A 6 pólusú kialakítás nagyfokú rugalmasságot ad a tervezőknek: több áramkör is kezelhető egyetlen készülékkel, vagy redundáns, illetve polaritásfüggetlen megoldások is kialakíthatók. Ez különösen előnyös bonyolultabb vezérlőszekrényekben, ahol fontos a helytakarékosság és az áttekinthetőség.
Főbb jellemzők és előnyök
- Névleges áram: 30 A (DC1) – Megbízható kapcsolás általános egyenáramú terhelésekhez.
- Kapcsolási feszültség: 1000 V DC – Alkalmas nagyfeszültségű DC rendszerekhez, például ipari tápegységekhez vagy speciális vezérlőáramkörökhöz.
- 6 pólusú kivitel – Rugalmas áramkörtervezés, több kör vagy összetett kapcsolások megvalósításához.
- Vezérlőfeszültség: 230 V AC – Könnyű integráció a szabványos ipari vezérlőhálózatokba.
- SCHRACK minőség – Ipari környezetre tervezett, tartós mechanikai és villamos kialakítással.
Alkalmazási területek
A LA3030D3PV mágneskapcsoló elsősorban ipari automatizálási és vezérléstechnikai rendszerekben használható, ahol DC terhelések megbízható kapcsolása szükséges. Tipikus felhasználási példák lehetnek:
- vezérlőszekrények DC oldali kapcsolóelemeként,
- ipari tápegységek és DC elosztók kapcsolására,
- gépek és berendezések DC motorainak vagy terheléseinek vezérlésére,
- olyan rendszerekben, ahol több DC áramkör egyidejű, szinkron kapcsolása szükséges.
A készülék kialakítása lehetővé teszi a szabványos sínre szerelést (a termékcsaládra jellemző módon), így jól illeszkedik meglévő elosztószekrényekbe. A csatlakozók elrendezése áttekinthető bekötést és későbbi karbantartást tesz lehetővé.
Integráció és biztonság
A 230 V AC vezérlőtekercs révén a mágneskapcsoló könnyen vezérelhető hagyományos ipari automatizálási komponensekkel, például PLC-kkel, relémodulokkal vagy kapcsolóórákkal. A megfelelő méretezésű vezetékezés és a gyártó által megadott bekötési, illetve védelmi előírások betartása mellett a készülék megbízhatóan illeszthető a rendszerbe.
A LA3030D3PV alkalmazása előtt javasolt a részletes gyártói adatlap áttekintése, különösen a kapcsolási kategóriák, a megengedett terheléstípusok és a környezeti feltételek (hőmérséklet, szennyezettségi fok, szerelési helyzet) tekintetében. Így a mágneskapcsoló hosszú távon stabilan és biztonságosan üzemeltethető az adott ipari környezetben.
