Termékleírás

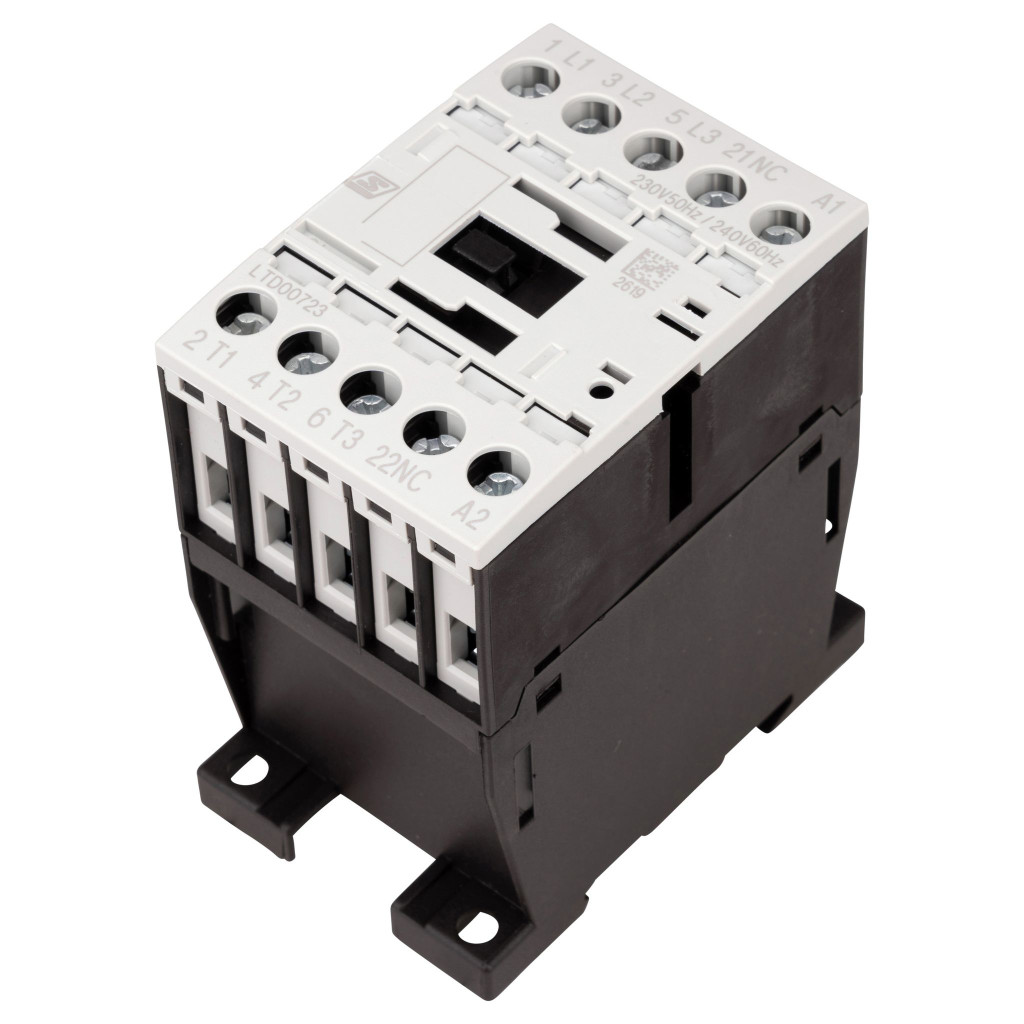

A SCHRACK LTD00710 mágneskapcsoló kompakt, megbízható eszköz ipari vezérlőszekrényekhez és gépvezérlésekhez. 3 kW kapcsolási teljesítményével hatékonyan alkalmazható kis és közepes teljesítményű aszinkron motorok, fűtőberendezések vagy egyéb ohmos és induktív fogyasztók kapcsolására. A készülék 1 záró (1z) főérintkezővel rendelkezik, így egyszerű, egykörös kapcsolási feladatokra kínál stabil megoldást.
Főbb műszaki jellemzők
- Névleges kapcsolási teljesítmény: 3 kW
- Főérintkezők száma és típusa: 1 záró (1z)
- Névleges áramterhelhetőség: 7 A AC3 üzemmódban
- Névleges áramterhelhetőség: 22 A AC1 üzemmódban
- Tekercsfeszültség: 24 VAC
- Méretkategória: S0
A 7 A/AC3 áramterhelhetőség motorindítási és -üzemeltetési feladatoknál biztosít megfelelő tartalékot, míg a 22 A/AC1 érték ohmos terhelések (például fűtőszálak, ellenállásos fogyasztók) kapcsolására teszi alkalmassá a készüléket. A 24 VAC vezérlőtekercs jól illeszkedik elterjedt ipari vezérlőfeszültségekhez, így könnyen integrálható meglévő vezérlőrendszerekbe.
Alkalmazási területek
A mágneskapcsoló ipari automatizálási környezetben, vezérlőszekrényekben, gépvezérlésekben és kisebb berendezések táplálásának kapcsolására használható. Különösen alkalmas:
- kis- és közepes teljesítményű motorok kapcsolására
- fűtő- és világítási körök vezérlésére (a megadott AC1 terhelhetőségen belül)
- egyszerű indítás/leállítás funkciók megvalósítására
- vezérlő- és segédáramkörök kapcsolására, ahol 24 VAC tekercsfeszültség áll rendelkezésre
Előnyök és beépítés
A SCHRACK LTD00710 kompakt, S0 méretű kialakítása helytakarékos szerelést tesz lehetővé szűkebb vezérlőszekrényekben is. A szabványos ipari kivitel megkönnyíti a DIN-sínre történő beépítést és a csatlakoztatást. A jól áttekinthető csatlakozókiosztás és a jelölések segítik a gyors, hibamentes bekötést.
Megbízható, stabil kapcsolási tulajdonságai révén a készülék tartós megoldást kínál olyan alkalmazásokhoz, ahol napi szintű kapcsolási ciklusok fordulnak elő. A megfelelő méretezés és szakszerű bekötés mellett a mágneskapcsoló hosszú távon is egyenletes teljesítményt nyújt az ipari automatizálási rendszerekben.
