Termékleírás

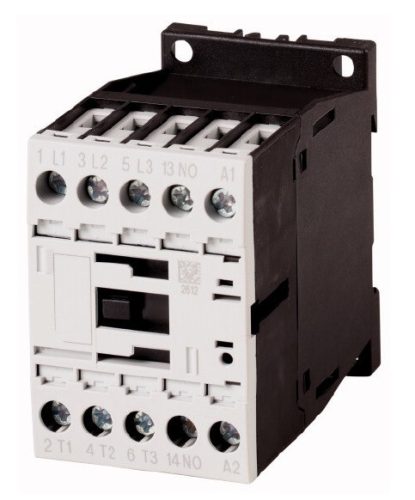

A SCHRACK LTD01215 mágneskapcsoló ipari vezérlő- és elosztószekrényekben történő felhasználásra készült, ahol megbízható motor- és fogyasztókapcsolásra van szükség. 5,5 kW teljesítményig alkalmas aszinkron motorok kapcsolására, így jól illeszkedik általános gépgyártási, szállítópálya-, szivattyú- és ventilátoralkalmazásokhoz.
A készülék 1 záró (1z) segédérintkezővel rendelkezik, amely lehetővé teszi a visszajelzés vagy kiegészítő vezérlési funkciók egyszerű megvalósítását. A 24 V DC tekercsfeszültség kompatibilis a korszerű vezérlőrendszerekkel, PLC-kel és ipari tápegységekkel, így könnyen integrálható meglévő automatizálási megoldásokba.
Műszaki jellemzők és előnyök
- Névleges teljesítmény: 5,5 kW – tipikus kis- és középteljesítményű motorokhoz
- Áramterhelhetőség: 12 A AC-3 üzemben, motorindításhoz és -üzemeltetéshez optimalizálva
- Áramterhelhetőség: 22 A AC-1 üzemben, ohmos terhelések kapcsolásához
- Tekercsfeszültség: 24 V DC – alkalmas modern vezérlő- és automatizálási rendszerekhez
- Kivitel: S0 méret – kompakt, szekrényben helytakarékos elrendezést tesz lehetővé
- Segédérintkező: 1 záró (1z) – egyszerű állapot-visszajelzéshez vagy logikai kapcsoláshoz
A kompakt S0 kivitelnek köszönhetően a mágneskapcsoló jól illeszkedik szűk helyviszonyokhoz is, lehetővé téve a rendezett, áttekinthető szekrénykialakítást. A szabványos szerelési megoldások (pl. kalapsínre szerelhetőség – a konkrét rögzítési mód a gyártói dokumentációban található) megkönnyítik a telepítést és a karbantartást.
Alkalmazási területek
A SCHRACK LTD01215 mágneskapcsoló tipikusan az alábbi feladatokra használható:
- Motorok kapcsolása ipari automatizálásban
- Szivattyúk, ventilátorok, kompresszorok vezérlése
- Szállítószalagok és anyagmozgató rendszerek kapcsolása
- Általános vezérlő- és elosztószekrények kapcsolóelemeként
Megfelelő választás olyan rendszerekben, ahol stabil kapcsolási teljesítményre, jól méretezett áramterhelhetőségre és 24 V DC tekercsvezérlésre van szükség.
Integráció és használat
A készülék kialakítása lehetővé teszi a gyors elektromos csatlakoztatást és az áttekinthető vezetékezést. A névleges áram- és teljesítményadatok a gyakorlatban széles körben alkalmazhatóvá teszik a mágneskapcsolót a kis- és középteljesítményű hajtások körében.
A részletes bekötési és telepítési információkhoz, valamint a pontos méretekhez mindig a SCHRACK hivatalos adatlapja és szerelési útmutatója az irányadó.
