Termékleírás

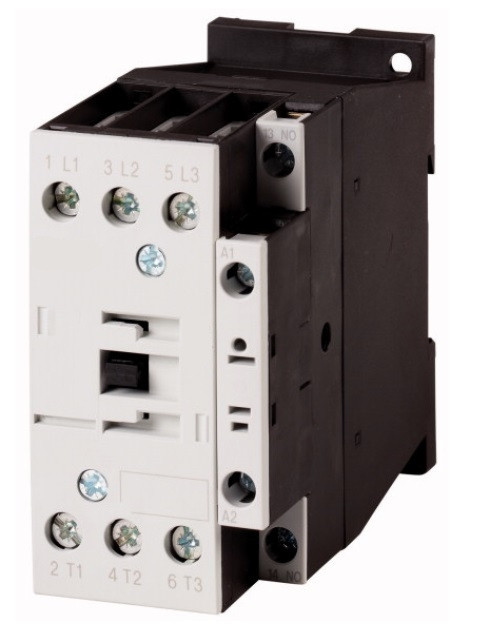

A SCHRACK LTD13810-- mágneskapcsoló ipari felhasználásra tervezett, robusztus készülék, amely megbízhatóan kapcsolja a háromfázisú motorokat és egyéb nagyobb terheléseket. 18,5 kW-os teljesítménytartományig használható, így jól illeszkedik általános gépgyártási, épületgépészeti és automatizálási alkalmazásokhoz.
A készülék 38 A névleges árammal (AC-3 üzemi kategória) motorindításhoz, valamint 45 A névleges árammal (AC-1 üzemi kategória) ohmos terhelésekhez használható. Ezek a paraméterek biztosítják, hogy a mágneskapcsoló stabilan és tartósan működjön a mindennapi üzemi körülmények között.
Főbb jellemzők és előnyök
- 18,5 kW kapcsolási teljesítmény – alkalmas közepes teljesítményű motorok vezérlésére.
- 38 A (AC3) / 45 A (AC1) névleges áram – megbízható kapcsolás motoros és ohmos terhelésekhez.
- 24 VAC tekercsfeszültség – szabványos vezérlőfeszültség, egyszerű illeszthetőség ipari vezérlőáramkörökhöz.
- 1 záró (1z) segédérintkező – visszajelzéshez, vezérlőlogikához vagy kiegészítő funkciókhoz használható.
- S1 kivitel – folyamatos üzemi működésre kialakítva, állandó terhelés mellett is stabil.
- SCHRACK minőség – ipari környezetre optimalizált, tartós kialakítás.
Alkalmazási területek
Ez a mágneskapcsoló tipikusan a következő feladatokra használható:
- háromfázisú aszinkron motorok indítása és leállítása
- ipari gépek és szivattyúk vezérlése
- ventilátorok, kompresszorok és egyéb hajtások kapcsolása
- automatizálási rendszerekben fő- vagy segédkapcsolóként
A 24 VAC tekercsnek köszönhetően könnyen illeszthető meglévő vezérlőszekrényekbe, PLC-alapú rendszerekbe és hagyományos vezérlőáramkörökbe is.
Telepítés és integráció
A SCHRACK LTD13810-- kialakítása lehetővé teszi a gyors szerelést és az áttekinthető vezetékezést. A csatlakozók elrendezése támogatja a rendezett szekrényépítést, a jól jelölt kapcsok pedig megkönnyítik a bekötést és a hibakeresést.
Megfelelő védelmi eszközökkel – például hőkioldóval és kismegszakítóval – kombinálva komplett motorindító áramkörök építhetők ki vele, amelyek illeszkednek az ipari automatizálási szabványokhoz.
Ez a mágneskapcsoló megbízható, stabil alapot ad olyan vezérlőrendszerekhez, ahol a tartós üzem, az egyértelmű paraméterek és a szabványos 24 VAC vezérlés a legfontosabb szempont.
