Termékáttekintés

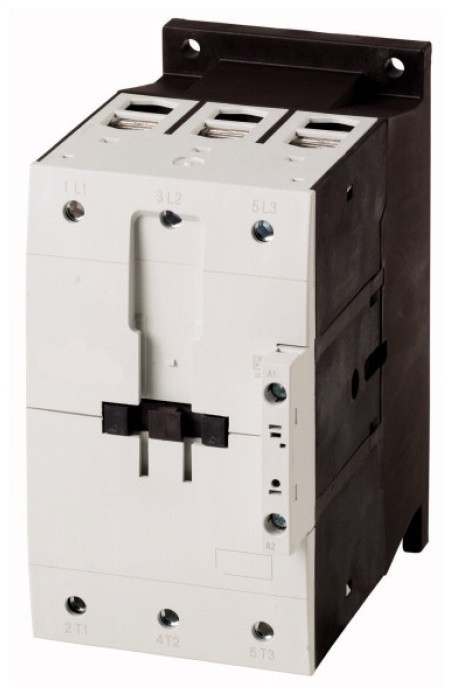

A SCHRACK LTD27230-- mágneskapcsoló nagy igénybevételű ipari alkalmazásokhoz készült, ahol a megbízható motorindítás és -leállítás alapkövetelmény. 37 kW-os motorok kapcsolására alkalmas, így ideális választás gépsorok, szivattyúk, ventilátorok és egyéb háromfázisú hajtások vezérléséhez.
A készülék 24 VAC vezérlőtekercset használ, amely egyszerűen integrálható jelenlegi vezérlőszekrényekbe, PLC-s rendszerekbe és automatizálási megoldásokba. A tekercsfeszültség ipari szabvány, ezért a beépítés és csere általában külön átalakítás nélkül megoldható.
Főbb műszaki jellemzők
- Névleges teljesítmény: 37 kW
- Tekercsfeszültség: 24 VAC
- Névleges áramterhelhetőség: 72 A (AC-3), 98 A (AC-1)
- Kivitel: S2 sorozat
A 72 A AC-3 terhelhetőség biztosítja, hogy a mágneskapcsoló a gyakori indítás-leállítás során is stabilan kapcsolja az aszinkron motorokat. A 98 A AC-1 érték általános ohmos terhelésekhez nyújt megfelelő biztonsági tartalékot.
Előnyök és felhasználási területek
A SCHRACK LTD27230-- mágneskapcsoló kialakítása a tartósságot és a megbízhatóságot helyezi előtérbe. Robusztus érintkezőrendszere csökkenti a kopást intenzív kapcsolási ciklusok mellett is, ami hozzájárul a hosszabb karbantartási intervallumokhoz.
Tipikus felhasználási területek:
- Ipari automatizálási rendszerek motorvezérlése
- Szivattyú- és ventilátorvezérlő szekrények
- Kompresszorok és gépsorok kapcsolása
- Általános célú teljesítménykapcsolás háromfázisú hálózatokon
A 24 VAC tekercs lehetővé teszi a biztonságos, alacsony feszültségű vezérlést, ami különösen előnyös vezérlőpanelekben és automatika szekrényekben. A szabványos ipari kialakítás megkönnyíti a szerelést, a vezetékek csatlakoztatását és a későbbi bővítéseket.
Integráció és rendszertervezés
A mágneskapcsoló jól illeszkedik a SCHRACK ipari automatizálási termékeihez, például hőkioldókhoz és kiegészítő segédérintkezőkhöz. Ez lehetővé teszi a komplett motorindító áramkörök kialakítását egységes rendszerben.
Tervezéskor érdemes figyelembe venni a terhelés típusát (AC-3 motoros, AC-1 ohmos) és az indítási gyakoriságot, hogy a kapcsoló hosszú távon is az elvárt üzembiztonságot nyújtsa. A megfelelő védelmi elemekkel (pl. hőkioldó, motorvédelem) kombinálva a SCHRACK LTD27230-- hatékonyan támogatja a berendezések megbízható és biztonságos működését.
