Termékleírás

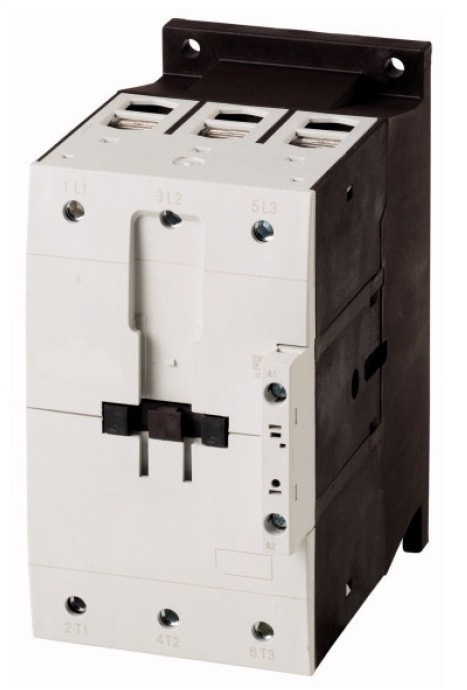

A SCHRACK LTD31730-- mágneskapcsoló nagy teljesítményű, háromfázisú fogyasztók, különösen aszinkron motorok biztonságos kapcsolására tervezett ipari készülék. A 90 kW-os teljesítménykategória lehetővé teszi nagyobb gépek, szivattyúk, ventilátorok és kompresszorok vezérlését, miközben stabil, megbízható üzemet biztosít folyamatos ipari terhelés mellett.
A készülék 24 VAC feszültségű tekercssel rendelkezik, ami jól illeszkedik az ipari vezérlőáramkörökben gyakran alkalmazott segédfeszültség-rendszerekhez. Ez egyszerű integrációt tesz lehetővé meglévő vezérlésekbe, PLC-kbe és relélogikákba, külön kiegészítő tápegység nélkül, ha már rendelkezésre áll 24 V váltakozó feszültség.
Főbb jellemzők és előnyök
- Névleges teljesítmény: 90 kW – alkalmas nagyobb ipari motorok kapcsolására.
- Tekercsfeszültség: 24 VAC – kompatibilis szabványos vezérlőfeszültségekkel.
- Névleges áram AC-3 üzemben: 170 A – motorindításhoz és üzemeltetéshez optimalizálva.
- Névleges áram AC-1 üzemben: 225 A – ellenállás jellegű terhelésekhez, például fűtésekhez.
- Kapcsolási kategória: S3 – alkalmas gyakori kapcsolási ciklusokra, szakaszos üzemre.
A 170 A/AC-3 és 225 A/AC-1 áramértékek biztosítják, hogy a mágneskapcsoló nagy indítóáramú motorok és nagy teljesítményű ellenállás-terhelések kapcsolására is megfelelő tartalékkal rendelkezzen. Ez különösen fontos olyan alkalmazásoknál, ahol a berendezések gyakran indulnak és állnak, illetve ahol a terhelés dinamikusan változik.
Alkalmazási területek
A SCHRACK LTD31730-- mágneskapcsoló tipikus felhasználási területei:
- ipari gépsorok és gyártóberendezések motorvezérlése
- szivattyú- és ventilátorállomások kapcsolása
- kompresszorok és emelőberendezések vezérlése
- fűtési és technológiai ellenállás-terhelések kapcsolása
- elosztó- és vezérlőszekrények fő- vagy aláramköri kapcsolóeleme
Robusztus, ipari kivitelének köszönhetően jól illeszkedik automatizálási rendszerekbe, ahol a megbízhatóság és az üzembiztonság elsődleges szempont.
Integráció és rendszertervezés
A 24 VAC tekercs használata egyszerűsíti a vezérlőkör kialakítását, mivel könnyen illeszthető szabványos transzformátoros segédáramkörökhöz. A mágneskapcsoló alkalmas motorvédő kapcsolókkal, hőkioldókkal és egyéb védelmi eszközökkel való együttműködésre, így komplett indító- és vezérlőegységek építhetők köré.
Megfelelő méretezés és szakszerű bekötés mellett a SCHRACK LTD31730-- hosszú távon stabil, üzembiztos működést nyújt, és jól illeszkedik az ipari automatizálási rendszerek követelményeihez.
