Termékleírás

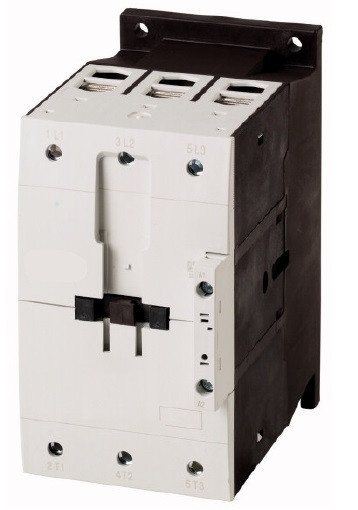

A SCHRACK LTD38035-- mágneskapcsoló kifejezetten ipari vezérlő- és hajtásrendszerekhez készült, ahol a megbízható motorindítás és terheléskapcsolás alapkövetelmény. A 37 kW-ig terjedő teljesítménytartomány ideálissá teszi közepes méretű háromfázisú aszinkron motorok kapcsolására, például szivattyúk, ventilátorok, kompresszorok vagy szállítószalagok esetén.
A 24 V DC vezérlőtekercs lehetővé teszi a mágneskapcsoló egyszerű illesztését korszerű PLC-alapú vezérlésekhez és alacsony feszültségű vezérlőáramkörökhöz. Ez különösen előnyös olyan rendszerekben, ahol elválasztott vezérlő- és teljesítményoldalt alkalmaznak, illetve ahol fontos a biztonságos, kisfeszültségű vezérlés.
Főbb jellemzők és előnyök
- Névleges teljesítmény: 37 kW – alkalmas közepes teljesítményű motorok megbízható kapcsolására.
- Tekercsfeszültség: 24 V DC – kompatibilis a legtöbb ipari vezérlőmodullal és tápegységgel.
- Áramterhelhetőség: 80 A/AC3, 110 A/AC1 – motorindításhoz és ohmos terhelésekhez egyaránt használható.
- Üzemmód: S3 – időszakos üzemre tervezve, jól bírja a gyakori kapcsolási ciklusokat.
A mágneskapcsoló kialakítása a tartós, stabil működést támogatja. Az AC3 kategória szerinti 80 A-es terhelhetőség motorindításnál is megfelelő kapcsolási biztonságot nyújt, míg az AC1 kategóriában elérhető 110 A-es érték lehetővé teszi nagyobb ohmos terhelések, például fűtőkörök vagy ellenállásos fogyasztók kapcsolását.
Alkalmazási területek
- Ipari motorvezérlő szekrények
- Szivattyú- és ventilátorvezérlések
- Kompresszorok, szállítószalagok hajtásai
- Fűtőberendezések és egyéb ohmos terhelések kapcsolása
- Automatizált gépsorok és folyamatvezérlés
A SCHRACK LTD38035-- jól illeszkedik a gyártó egyéb ipari automatizálási komponenseihez, például hőkioldókhoz és motorvédő relékhez. Így egységes, logikusan felépített rendszer alakítható ki, amely megkönnyíti a tervezést, a szerelést és a karbantartást.
Telepítés és integráció
A készülék kialakítása lehetővé teszi a gyors, áttekinthető bekötést a vezérlőszekrényben. A szabványos csatlakozási pontok és a jól jelölt kapocskiosztás segítik a biztonságos szerelést és a hibák elkerülését. A 24 V DC tekercs egyszerűen csatlakoztatható meglévő vezérlőáramkörökhöz, így a mágneskapcsoló könnyen integrálható új és meglévő rendszerekbe is.
A SCHRACK LTD38035-- mágneskapcsoló olyan ipari környezetekbe ajánlható, ahol kiemelt szempont az üzembiztonság, a jól méretezhető teljesítmény és a korszerű, kisfeszültségű vezérléshez való illeszkedés.
