Termék áttekintés

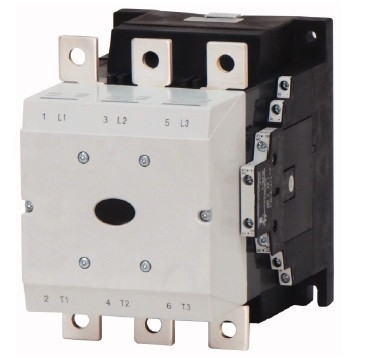

A SCHRACK LTD53153-- mágneskapcsoló nagy teljesítményű ipari felhasználásra tervezett készülék, amely akár 160 kW teljesítményű fogyasztók és 300 A névleges áram kapcsolására alkalmas. Megbízható megoldás motorindítók, gépek és egyéb nagy terhelésű áramkörök vezérléséhez, különösen ipari automatizálási környezetben.
Főbb jellemzők és előnyök
- Névleges teljesítmény: akár 160 kW – alkalmas nagyobb ipari motorok és berendezések kapcsolására.
- Névleges áram: 300 A – stabil működés nagy áramterhelés mellett.
- Kapcsolóképesség AC1 üzemben: 490 A – nagy kapcsolási tartalék általános ohmos terhelésekhez.
- Tekercsfeszültség: 230 VAC – szabványos vezérlőfeszültség, egyszerű integráció meglévő rendszerekbe.
- Segédérintkezők: 2 záró (NO) + 2 nyitó (NC) – rugalmas visszajelzéshez, vezérlési és jelzőkörökhöz.
- Kivitel: S5 – nagy teljesítményű, robusztus ipari kialakítás.
A 2 záró + 2 nyitó segédérintkező lehetővé teszi például működésjelzés, hibajelzés vagy reteszelő logika kialakítását, így a mágneskapcsoló könnyen beilleszthető bonyolultabb vezérlőrendszerekbe is.
Alkalmazási területek
- Ipari motorindítók és fordulatszám-szabályzók környezete
- Gépgyártás, gyártósorok és szállítópályák vezérlése
- Ipari kapcsolószekrények és elosztószekrények
- Nagy teljesítményű szivattyúk, ventilátorok, kompresszorok kapcsolása
- Ipari automatizálási rendszerek, vezérlő- és felügyeleti áramkörök
A készülék kialakítása megfelel az ipari környezetekkel szemben támasztott elvárásoknak, így alkalmas folyamatos üzemre és gyakori kapcsolási ciklusokra is, a vonatkozó műszaki dokumentációban meghatározott határokon belül.
Integráció és telepítés
A 230 VAC tekercsnek köszönhetően a mágneskapcsoló egyszerűen csatlakoztatható a legtöbb szabványos vezérlőáramkörhöz. A jól hozzáférhető csatlakozók megkönnyítik a bekötést, a segédérintkezők pedig átlátható logikai vezérlést tesznek lehetővé.
A pontos bekötési mód, a vezeték-keresztmetszetek és a védelmi eszközök kiválasztása mindig a gyártói dokumentáció és a vonatkozó szabványok alapján történjen. A szerelést és üzembe helyezést szakképzett villanyszerelő vagy villamos tervező irányítása mellett célszerű elvégezni.
Miért előnyös választás?
A SCHRACK LTD53153-- mágneskapcsoló olyan ipari környezetekbe készült, ahol a megbízhatóság, a nagy kapcsolóképesség és a rugalmas vezérlési lehetőségek kiemelten fontosak. A 160 kW/300 A paraméterek, a 490 A/AC1 kapcsolóképesség és a 2z + 2n segédérintkező kombinációja egy sokoldalúan használható, professzionális megoldást kínál különféle ipari automatizálási feladatokra.
