Termékleírás

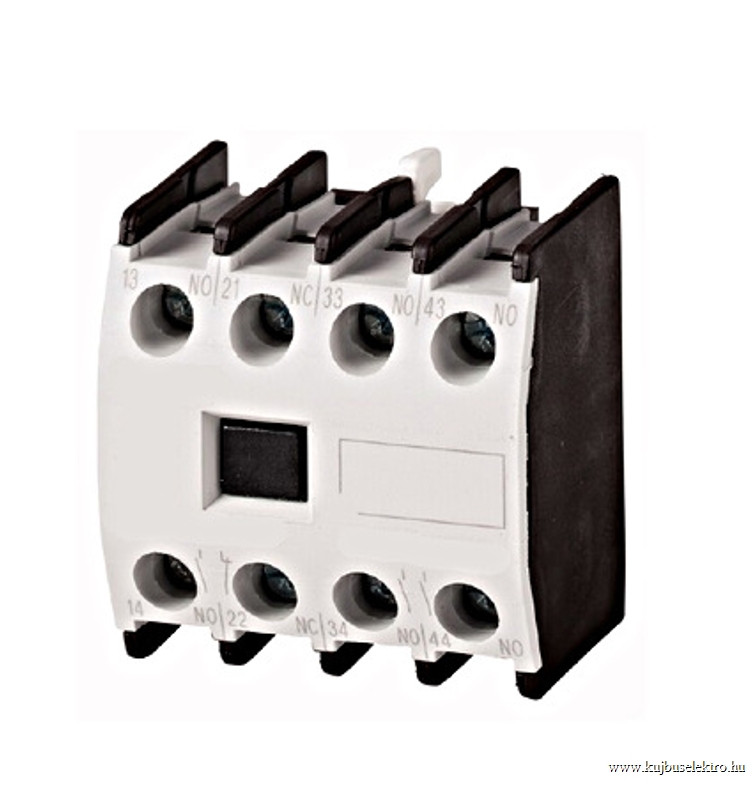

A SCHRACK LTZ3D122 segédérintkező blokk kifejezetten S2–S3 méretű mágneskapcsolókhoz készült, hogy bővítse azok kapcsolási és visszajelzési lehetőségeit. A 2 záró (NO) és 2 nyitó (NC) érintkező konfiguráció ideális, ha a főáramkör mellett további vezérlő-, jelző- vagy reteszelő áramköröket kell biztonságosan kezelni.
A kompakt felépítés és az átgondolt érintkezőelrendezés segíti az átlátható vezérlőszekrény-kialakítást, miközben a szerelés gyorsan, külön szerszám nélkül elvégezhető a kompatibilis SCHRACK mágneskapcsolókra.
Főbb jellemzők és előnyök
- 2 záró + 2 nyitó érintkező (2z+2ny) – rugalmas felhasználást tesz lehetővé jelzésre, reteszelésre vagy kiegészítő vezérlésre.
- S2–S3 mágneskapcsolókhoz illeszkedik – a termék kifejezetten ezekhez a méretekhez lett kialakítva, így a mechanikus illeszkedés és működés összehangolt.
- Megbízható kapcsolási viselkedés – ipari környezetben is stabil érintkezést biztosít a vezérlőáramkörök számára.
- Egyszerű bővíthetőség – lehetővé teszi a meglévő mágneskapcsoló-funkciók utólagos kiegészítését anélkül, hogy a főáramkört módosítani kellene.
- Áttekinthető jelzés és visszajelzés – alkalmas állapotjelző lámpák, PLC bemenetek vagy egyéb vezérlőeszközök kapcsolására.
Alkalmazási területek
A SCHRACK LTZ3D122 segédérintkező elsősorban ipari automatizálási és gépvezérlési feladatoknál használható, ahol a mágneskapcsoló főérintkezői mellett további logikai vagy biztonsági funkciókra van szükség. Ilyenek lehetnek:
- motorindító és irányváltó áramkörök kiegészítő reteszelése
- vezérlőszekrények állapotjelzése és hibajelzése
- PLC vagy relés vezérlésű logikai áramkörök bemeneteinek kapcsolása
- gép- és berendezésvezérlések kiegészítő biztonsági funkciói
Beépítés és használat
A segédérintkező blokk kialakítása illeszkedik a SCHRACK S2–S3 mágneskapcsoló-család szerelési koncepciójához. A rögzítés a mágneskapcsolóra történik, így nincs szükség külön rögzítési pontra a sínrendszeren. Ez csökkenti a szerelési időt, és egyszerűsíti a kapcsolószekrény elrendezését.
A 2z+2ny érintkező-kiosztás egyértelműen jelölve van, ami megkönnyíti a bekötést és csökkenti a hibázás lehetőségét a vezetékezés során. A termék úgy használható, mint bármely szabványos segédérintkező blokk: a vezérlő- és jelzőáramkörök feszültség- és áramértékeit mindig a vonatkozó műszaki dokumentáció alapján kell megválasztani.
Összefoglalás
A SCHRACK LTZ3D122 segédérintkező praktikus megoldás, ha S2–S3 mágneskapcsolóit kiegészítő érintkezőkkel szeretné bővíteni. A 2 záró és 2 nyitó érintkező rugalmas alkalmazást tesz lehetővé, a kompatibilis kialakítás pedig egyszerű szerelést biztosít ipari automatizálási és vezérléstechnikai feladatokban.
