Termékleírás

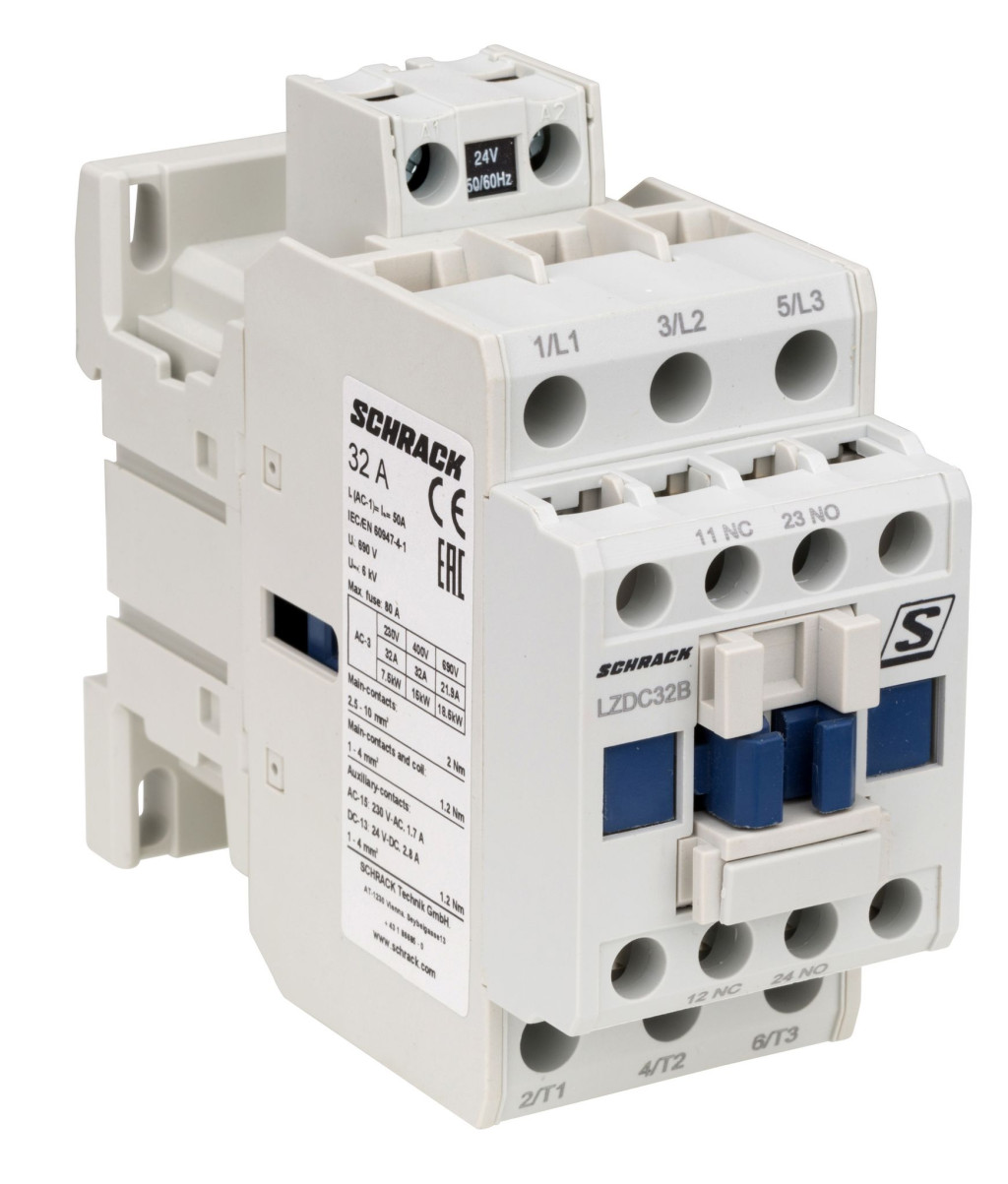

A SCHRACK CUBICO Classic sorozatú, 3 pólusú mágneskapcsoló megbízható választás ipari vezérlésekhez, motorindító áramkörökhöz és általános kapcsolási feladatokhoz. A 15 kW teljesítményig és 32 A névleges áramig tervezett készülék stabil kapcsolást biztosít háromfázisú fogyasztók számára, miközben kompakt mérete lehetővé teszi a helytakarékos beépítést vezérlő- és elosztószekrényekbe.
A beépített 1 záró + 1 nyitó segédérintkező (1z+1ny) rugalmassá teszi a vezérlőáramkörök kialakítását, például visszajelzések, állapotjelzések vagy reteszelések megvalósításához. A 24 VAC tekercsfeszültség ipari környezetben széles körben használt szabvány, amely egyszerű integrációt tesz lehetővé meglévő vezérlőrendszerekbe.
Főbb jellemzők és előnyök
- 3 pólusú kivitel, 32 A névleges árammal – alkalmas háromfázisú motorok és egyéb ipari fogyasztók kapcsolására a megadott tartományon belül.
- Max. 15 kW teljesítmény – tipikus alkalmazás motorhajtásoknál, szivattyúknál, ventilátoroknál és gépészeti egységeknél.
- Beépített 1z+1ny segédérintkező – megkönnyíti a vezérlő- és jelzőáramkörök kialakítását anélkül, hogy külön segédérintkező blokkra lenne szükség.
- 24 VAC vezérlőfeszültség – jól illeszkedik elterjedt ipari vezérlőlogikákhoz és transzformátoros táplálású vezérlőáramkörökhöz.
- CUBICO Classic sorozat – egységes kialakítású termékcsalád, amely átlátható és rendezett elrendezést tesz lehetővé kapcsolószekrényekben.
Alkalmazási területek
A mágneskapcsoló kialakítása kifejezetten ipari és gépészeti felhasználásra készült. Tipikus felhasználási területek:
- motorindító áramkörök, ahol a motor teljesítménye és áramfelvétele a megadott tartományon belül van,
- szivattyú- és ventilátorkapcsolás,
- gépsorok és gyártóberendezések vezérlése,
- világítási és fűtési körök kapcsolása ipari környezetben, a vonatkozó előírások betartása mellett.
A kompakt kialakítás megkönnyíti a szerelést szűkebb szekrényekben is, a szabványos rögzítési megoldások pedig támogatják a gyors és áttekinthető telepítést.
Integráció és rendszertervezés
A SCHRACK CUBICO Classic mágneskapcsoló jól illeszkedik ipari automatizálási rendszerekbe, ahol fontos a megbízható kapcsolás és az egyértelmű visszajelzés. A beépített segédérintkezők segítségével egyszerűen kialakíthatók:
- vezérlőlogikai reteszelések,
- állapotvisszajelzések PLC felé,
- jelzőlámpák vagy kezelőpanelek visszajelzései.
A termék paraméterei lehetővé teszik, hogy tipikus ipari környezetben használják, a megfelelő védelmi eszközökkel – például hőkioldóval vagy motorvédő kapcsolóval – kombinálva. A pontos alkalmazhatóság megítéléséhez célszerű figyelembe venni a gyártói katalógusadatokat és az adott rendszer követelményeit.
Ez a mágneskapcsoló olyan megoldás, amely a CUBICO Classic család egységes koncepcióját és a SCHRACK ipari környezetre tervezett kialakítását kínálja, támogatva a rendezett, átlátható és könnyen karbantartható vezérlőszekrények kialakítását.
