Termék áttekintés

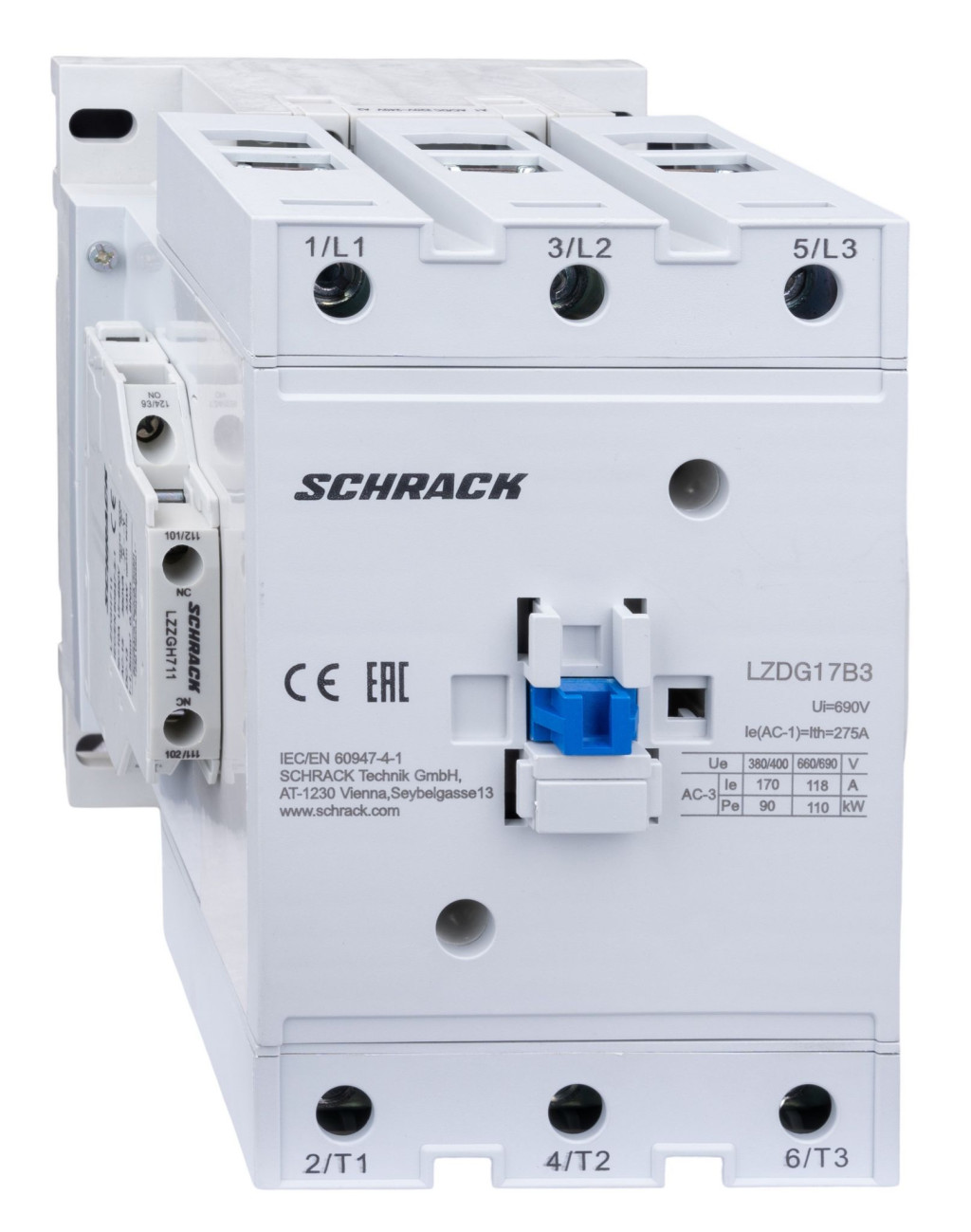

A SCHRACK CUBICO Grand sorozatú LZDG17B3-- mágneskapcsoló nagy teljesítményű ipari felhasználásra tervezett készülék. 3 pólusú főérintkezői akár 90 kW teljesítményű fogyasztók kapcsolására is alkalmasak, névleges áramerőssége 170 A. A 230 VAC vezérlőfeszültségnek köszönhetően könnyen integrálható a legtöbb elterjedt ipari vezérlőrendszerbe.
Főbb jellemzők és előnyök
A 3 pólusú kialakítás ideálissá teszi háromfázisú aszinkron motorok, szivattyúk, ventilátorok, kompresszorok és egyéb ipari berendezések kapcsolására. A készülék 90 kW-ig, 170 A névleges áramig használható, ami megfelelő tartalékot biztosít a nagy igénybevételű alkalmazásokhoz.
A beépített 1 záró + 1 nyitó (1z+1ny) segédérintkező lehetővé teszi a vezérlő-, jelző- vagy visszajelző körök egyszerű kialakítását. Így könnyen megoldható például a működés-visszajelzés, hibajelzés vagy logikai vezérlés kapcsolása anélkül, hogy külön segédérintkező blokkra lenne szükség.
A 230 VAC-os tekercsfeszültség széles körben alkalmazható ipari környezetben, ahol a vezérlőszekrényekben gyakran rendelkezésre áll ez a feszültségszint. Ez megkönnyíti a tervezést és a kivitelezést, mivel nincs szükség különleges tápellátási megoldásokra.
Alkalmazási területek
A SCHRACK CUBICO Grand LZDG17B3-- mágneskapcsoló tipikus felhasználási területei közé tartoznak az ipari vezérlőszekrények, gépgyártási alkalmazások, HVAC rendszerek, szivattyú- és ventilátorvezérlések, valamint különféle automatizálási feladatok. A magas névleges áram és teljesítmény miatt olyan helyeken ajánlott, ahol a berendezések hosszú távú, üzembiztos működése kiemelt szempont.
Telepítés és integráció
A készülék kialakítása illeszkedik a SCHRACK CUBICO Grand rendszeréhez, így jól kombinálható a gyártó további védelmi és vezérlőelemeivel. A szabványos csatlakozási pontok és a jellegzetes ipari kialakítás támogatják a gyors szerelést és a megbízható érintkezést.
A 1z+1ny segédérintkező révén a mágneskapcsoló könnyen bevonható komplexebb vezérlési logikákba is, például indítás-leállítás láncokba, reteszelésekbe vagy státusz-visszajelzésekbe. Ez különösen hasznos gépsorok, gyártócellák és automatizált folyamatok esetén.
Összegzés
A SCHRACK CUBICO Grand LZDG17B3-- mágneskapcsoló egy nagy teljesítményű, 3 pólusú, 90 kW / 170 A kapcsolókészülék, 230 VAC vezérlőfeszültséggel és integrált 1z+1ny segédérintkezővel. Robusztus kialakítása és sokoldalú felhasználhatósága révén megbízható választás ipari automatizálási és hajtásvezérlési feladatokhoz.
