Termékleírás

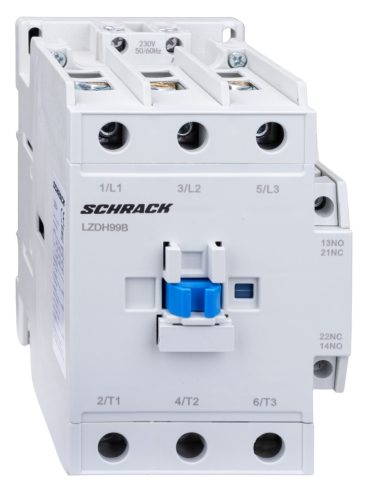

A SCHRACK CUBICO High 3 pólusú mágneskapcsoló (LZDH99B0--) ipari felhasználásra tervezett kapcsolókészülék, amely akár 40 kW teljesítményű terhelések és 100 A névleges áram biztonságos kapcsolására alkalmas. Háromfázisú motorok, fűtőberendezések és egyéb ipari fogyasztók vezérléséhez megbízható, hosszú távú megoldást kínál.
A beépített 1 záró + 1 nyitó (1z+1ny) segédérintkező lehetővé teszi a visszajelzések, jelzőlámpák vagy vezérlőáramkörök egyszerű integrálását. A 24 VAC vezérlőfeszültségű tekercs jól illeszkedik elterjedt ipari vezérlőrendszerekhez, PLC-khez és relélogikákhoz, így könnyen beépíthető meglévő automatizálási megoldásokba.
Főbb jellemzők
- 3 pólusú kivitel háromfázisú terhelésekhez
- Névleges teljesítmény: 40 kW – alkalmas közepes és nagyobb motorok kapcsolására
- Névleges áram: 100 A – stabil működés nagy terhelés mellett is
- Segédérintkezők: 1 záró + 1 nyitó (1z+1ny) – állapot-visszajelzéshez és vezérlőfunkciókhoz
- Tekercsfeszültség: 24 VAC – kompatibilis szabványos vezérlőfeszültségekkel
- CUBICO High sorozat – ipari környezetre optimalizált, robusztus kivitel
Előnyök és felhasználási területek
A mágneskapcsoló kompakt mérete és logikus csatlakozókiosztása megkönnyíti a vezérlő- és elosztószekrényekben történő szerelést. A SCHRACK CUBICO High sorozat kialakítása támogatja az átlátható kábelezést, ami különösen fontos szűk helyű ipari szekrényekben.
Kiválóan alkalmazható:
- Ipari automatizálási rendszerekben
- Motorindító áramkörökben (csillag–delta indítás részeként is, megfelelő kiegészítőkkel)
- Szivattyúk, ventilátorok, kompresszorok kapcsolására
- Fűtő- és világítási körök vezérlésére
A megbízható érintkezőtechnológia és a gondosan kialakított hő- és villamos terhelhetőség hozzájárul a stabil, kiszámítható üzemhez. Ez csökkenti a karbantartási igényt, és segít minimalizálni a nem tervezett leállásokat.
Integráció és szerelhetőség
A mágneskapcsoló kialakítása illeszkedik a modern ipari elosztó- és vezérlőrendszerek követelményeihez. A jól hozzáférhető csatlakozók és a jelölhető kapocspontok támogatják az átlátható, szabványos bekötést. A beépített segédérintkezők révén egyszerűen kialakíthatók a szükséges vezérlőlogikák és visszajelzések.
A SCHRACK CUBICO High LZDH99B0-- mágneskapcsoló olyan felhasználóknak készült, akik tartós, ipari minőségű kapcsolókészüléket keresnek 40 kW/100 A tartományban, 24 VAC vezérléssel és integrált segédérintkezőkkel, átlátható és jól szervizelhető rendszerfelépítéshez.
