Termékleírás

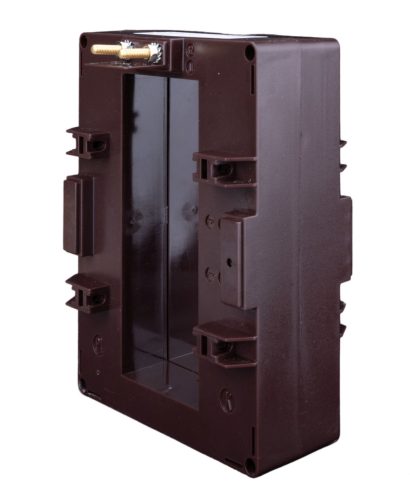

A SCHRACK MG959200-A felfűzhető áramváltó ipari és épületvillamossági energiaelosztó rendszerekhez készült, ahol nagyáramú gyűjtősínek pontos mérése és felügyelete szükséges. A 2000A/5A áttétel lehetővé teszi, hogy a nagy primer áramot biztonságosan, alacsony szekunder áramra alakítsa, amely közvetlenül csatlakoztatható mérőműszerekhez, fogyasztásmérőkhöz vagy védelmi relékhez.
A készülék 125x50 mm méretű sínhez lett kialakítva, így jól illeszkedik elosztószekrényekben és kapcsolóberendezésekben alkalmazott tipikus gyűjtősín-rendszerekhez. A felfűzhető kivitel egyszerű mechanikus rögzítést tesz lehetővé, csökkentve a szerelési időt és a hibalehetőségeket.
Főbb jellemzők és előnyök
- Áttétel: 2000A/5A – Nagyáramú rendszerekhez optimalizálva, mérésre és felügyeletre egyaránt alkalmas.
- 125x50 mm-es sínhez – Kifejezetten ilyen méretű gyűjtősínre tervezett kialakítás, stabil illeszkedéssel.
- Felfűzhető konstrukció – Egyszerű, áttekinthető szerelés meglévő sínrendszerre, külön rögzítőkeret nélkül.
- Mérési és védelmi felhasználásra alkalmas – Lehetővé teszi fogyasztásmérők, teljesítménymérők és védelmi relék biztonságos megtáplálását.
Alkalmazási területek
A SCHRACK MG959200-A áramváltó ideális választás olyan energiaelosztó rendszerekhez, ahol nagy terhelőáramok lépnek fel, és fontos a megbízható mérés:
- főelosztó és al-elosztó szekrények
- ipari kapcsoló- és vezérlőberendezések
- gyűjtősínes energiaelosztó rendszerek
- mérő- és felügyeleti körök nagyáramú betáplálásoknál
A felfűzhető kialakítás különösen előnyös meglévő rendszerek bővítésénél vagy korszerűsítésénél, ahol a beépítési hely és a szerelési idő korlátozott.
Telepítés és használat
A 125x50 mm-es sínmérethez igazodó ablakméret lehetővé teszi, hogy a gyűjtősín közvetlenül az áramváltón fusson át. A helyes irány és bekötés betartásával a mérési pontosság és az üzembiztonság fenntartható. A szekunder oldali 5A-es kimenet szabványos kialakítású, így széles körben kompatibilis a piacon elérhető mérő- és védelmi készülékekkel.
A SCHRACK MG959200-A felfűzhető áramváltó megbízható, jól illeszthető megoldást kínál nagyáramú sínrendszerek méréséhez és felügyeletéhez, támogatva a biztonságos és átlátható energiaelosztást.
