Termékleírás

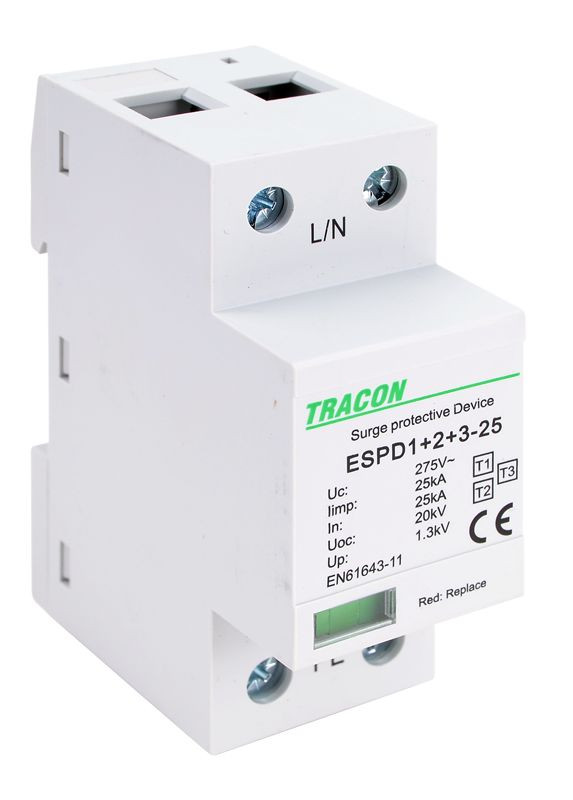

A TRACON ESPD1+2+3-25-1P egy kompakt, egybeépített T1+T2+T3 AC típusú túlfeszültség levezető, amely átfogó védelmet kínál egyfázisú energiaelosztó rendszerek számára. Úgy tervezték, hogy mind villámcsapás okozta túlfeszültségek, mind pedig kapcsolási műveletek során fellépő tranziens túlfeszültségek ellen hatékony védelmet biztosítson.

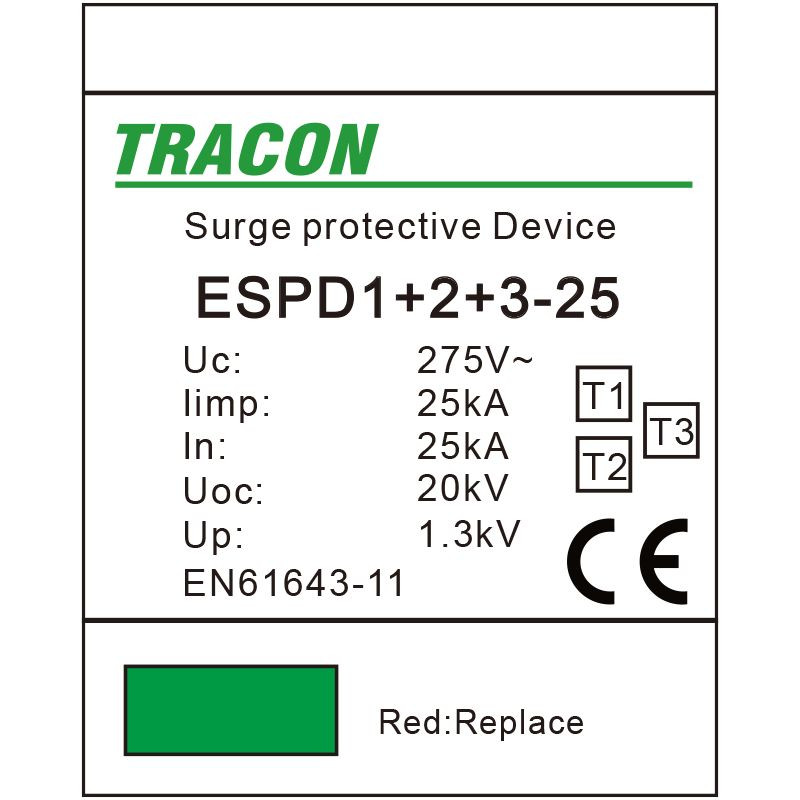

A készülék 275 V névleges üzemi feszültségre (Uc) készült, így jól illeszkedik a szabványos 230/240 V AC hálózatokhoz. A 25 kA villámáram-impulzus (Iimp) és a 25 kA névleges levezetőáram (In) olyan kapacitást jelent, amely alkalmassá teszi a berendezést a nagy energiájú túlfeszültségek levezetésére. A 20 kV nyitófeszültség (Uoc) és az alacsony, 1,3 kV-os védelmi szint (Up) hozzájárul a mögötte lévő készülékek szigetelésének kíméléséhez és az érzékeny elektronikus eszközök védelméhez.
Főbb jellemzők és előnyök
- T1+T2+T3 kombinált védelem: egy eszközben biztosítja a durva, közép- és finomvédelem funkcióit, így egyszerűsíti a rendszerek tervezését és szerelését.
- Egyfázisú (1P) kialakítás: kifejezetten egyfázisú hálózatokhoz optimalizálva, tipikusan lakó- és kisebb kereskedelmi létesítmények fő- vagy al-elosztó tábláiban használható.
- 275 V Uc névleges feszültség: kompatibilis a hagyományos 230 V AC hálózatokkal, biztosítva a stabil működést normál üzemi körülmények között.
- 25 kA Iimp és 25 kA In: jelentős levezetőképesség, amely segít csökkenteni a villámcsapás vagy hálózati zavarok okozta meghibásodások kockázatát.
- 20 kV Uoc és 1,3 kV Up: kedvező védelmi paraméterek, amelyek támogatják a csatlakoztatott készülékek hosszú távú megbízható működését.
- Egybeépített kialakítás: helytakarékos megoldás, amely megkönnyíti a szerelést szűkebb elosztószekrényekben is.
Alkalmazási terület
A TRACON ESPD1+2+3-25-1P túlfeszültség levezető elsősorban főelosztókba, al-elosztókba és olyan egyfázisú AC rendszerekbe ajánlott, ahol fontos a villám- és túlfeszültség-védelem integrált megoldása. Alkalmas lakóépületek, kisebb irodák, műhelyek és hasonló létesítmények energiaelosztó hálózatainak védelmére.
Megfelelő szakszerű tervezéssel és villamos szakember által végzett telepítéssel a készülék hozzájárulhat a csatlakoztatott berendezések meghibásodásainak csökkentéséhez, valamint az üzemszünetek mérsékléséhez.
Összefoglalás
A TRACON ESPD1+2+3-25-1P egy kompakt, T1+T2+T3 AC típusú, egyfázisú túlfeszültség levezető, 275 V névleges feszültséggel, 25 kA villámáram-impulzussal és 1,3 kV védelmi szinttel. Egybeépített kialakítása egyszerűsíti a szerelést és helytakarékos megoldást nyújt, miközben átfogó túlfeszültség-védelmet biztosít az energiaelosztó rendszerben.
