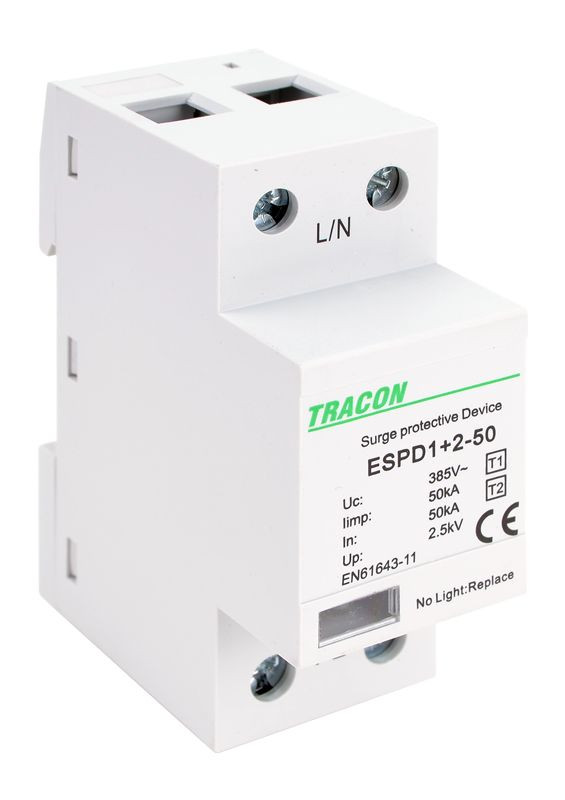

TRACON ESPD1+2-50-1P túlfeszültséglevezető
A TRACON ESPD1+2-50-1P egy T1+T2 AC típusú, egybeépített túlfeszültséglevezető, amely kifejezetten 1 fázisú hálózatok túlfeszültség elleni védelmére szolgál. Kialakítása lehetővé teszi a villámáram- és túlfeszültség-védelem egy készülékben történő megvalósítását, így ideális megoldás főelosztókba, mérőhelyekhez és ipari elosztószekrényekbe.
Főbb műszaki jellemzők
- Típus: T1+T2 AC túlfeszültséglevezető, egybeépített kivitel
- Pólusszám: 1P (egyfázisú rendszerekhez)
- Névleges üzemi feszültség (Uc): 385 V AC
- Villámáram-impulzus (Iimp): 50 kA
- Névleges levezetőáram (In): 50 kA
- Maximális levezetőáram (Imax): 160 kA
- Védelmi szint (Up): 2,5 kV
Ezek a paraméterek azt jelzik, hogy a készülék nagy energiájú túlfeszültség-impulzusok kezelésére is alkalmas, miközben a védett berendezésekre jutó feszültségszintet a megadott Up érték alatt tartja.
Alkalmazási terület és előnyök
A TRACON ESPD1+2-50-1P túlfeszültséglevezető olyan helyeken használható, ahol a hálózatot villámcsapásokból vagy kapcsolási műveletekből származó túlfeszültségek érhetik. Jellemző felhasználási területei:
- főelosztó táblák egyfázisú rendszerekben
- családi házak, kisebb épületek villamos főelosztói
- ipari és kereskedelmi elosztószekrények
- mérőhelyek és bejövő hálózati pontok
A T1+T2 kombinált kialakításnak köszönhetően csökkenthető a különálló túlfeszültség-védelmi fokozatok száma, ami egyszerűbb tervezést és átláthatóbb elosztószekrény-kialakítást tesz lehetővé. A nagy levezetőképesség segít mérsékelni a berendezések meghibásodásának kockázatát túlfeszültség esetén.
Beépítés és rendszerbe illesztés
A készülék 1 pólusú rendszerekhez készült, így egyfázisú hálózatok védelmére használható. A paraméterei alapján alkalmas lehet olyan rendszerekben is, ahol kiemelten fontos a villámvédelem és a hálózati stabilitás.
A megfelelő működéshez a túlfeszültséglevezetőt a vonatkozó szabványoknak és tervezési előírásoknak megfelelően kell beépíteni, figyelembe véve a csatlakozó vezetékek keresztmetszetét, a védővezető csatlakoztatását és a legrövidebb levezetési utak kialakítását. A helyes telepítés hozzájárul a készülék élettartamához és a teljes rendszer megbízhatóságához.
Mire figyeljen a választásnál
A TRACON ESPD1+2-50-1P kiválasztásakor érdemes összevetni a hálózat névleges feszültségét a készülék Uc: 385 V értékével, valamint ellenőrizni, hogy az 1P kialakítás megfelel-e a védendő rendszer felépítésének. A megadott Iimp, In és Imax értékek segítenek a várható túlfeszültségi szintekhez igazítani a védelmet.
A megfelelően megválasztott és szakszerűen beépített túlfeszültséglevezető hozzájárulhat a villamos berendezések üzembiztonságához és a váratlan leállások kockázatának csökkentéséhez, különösen olyan környezetben, ahol a hálózat gyakran ki van téve túlfeszültségi hatásoknak.
