TRACON ESPD1+2-50-3P - T1+T2 AC típusú túlfeszültséglevezető, egybeépített Uc:385V; Iimp:50kA; In:50kA; Imax:160kA; Up:2,5kV; 3P

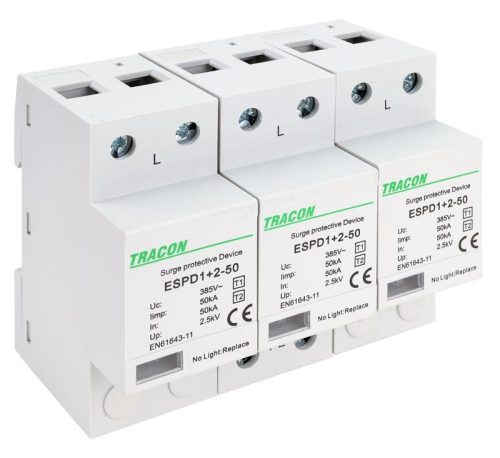

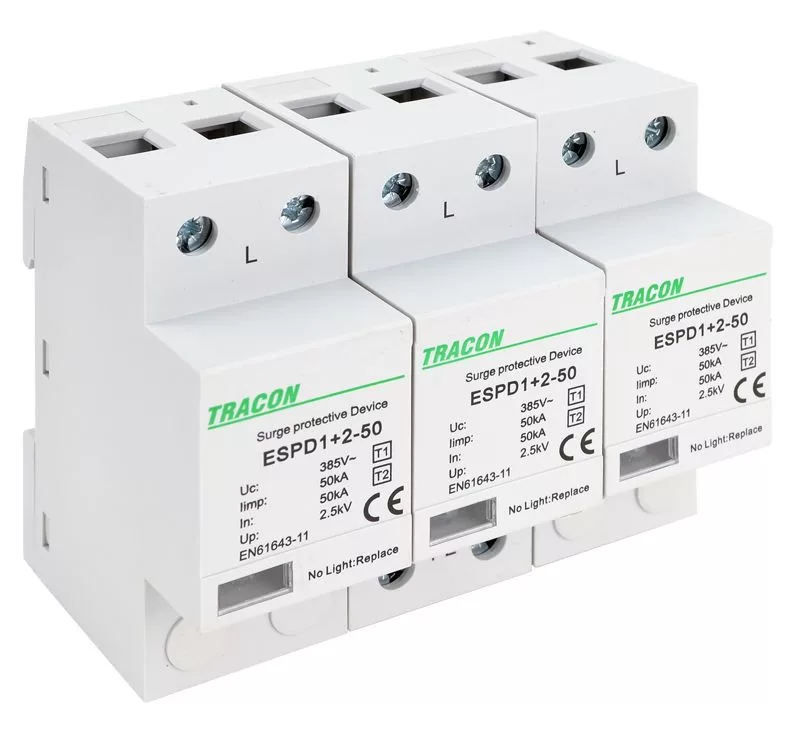

TRACON ESPD1+2-50-3P túlfeszültséglevezető

A TRACON ESPD1+2-50-3P egy T1+T2 AC típusú, egybeépített túlfeszültséglevezető, amelyet kifejezetten 3 fázisú energiaelosztó rendszerek elsődleges és másodlagos védelmére terveztek. Alkalmazása különösen indokolt olyan helyeken, ahol villámtevékenység vagy kapcsolási túlfeszültségek gyakran léphetnek fel, és fontos a villamos hálózat, valamint a csatlakoztatott berendezések megbízható védelme.

Főbb műszaki jellemzők

• Típus: T1+T2 AC túlfeszültséglevezető
• Kivitel: egybeépített, 3P (hárompólusú)
• Névleges tartós üzemi feszültség (Uc): 385 V
• Villámáram-impulzus (Iimp): 50 kA
• Névleges levezetőáram (In): 50 kA
• Maximális levezetőáram (Imax): 160 kA
• Névleges védelmi szint (Up): 2,5 kV

A 385 V Uc érték alkalmassá teszi a készüléket szabványos 230/400 V AC hálózatokban való használatra, míg a magas Iimp, In és Imax értékek a nagy energiájú túlfeszültség-impulzusok levezetését támogatják.

Előnyök és alkalmazási területek

A T1+T2 kombinált kialakításnak köszönhetően a TRACON ESPD1+2-50-3P egyszerre lát el villámáram-levezető (T1) és finomvédelem (T2) funkciót. Ez leegyszerűsíti a tervezést és a szerelést, mivel egyetlen készülékkel biztosítható az épület főelosztójának komplex túlfeszültségvédelme.

Olyan alkalmazásokhoz ajánlott, ahol:

• 3 fázisú AC hálózat üzemel,
• szükséges a villámáram és a kapcsolási túlfeszültségek kezelése,
• fontos a fogyasztók, vezérlések és elektronikus készülékek hosszú távú üzembiztonsága.

A 2,5 kV védelmi szint hozzájárul ahhoz, hogy a túlfeszültség hatása csökkenjen az elosztóban és a csatlakoztatott készülékeken, ezáltal mérsékelve a meghibásodások kockázatát.

Beépítés és rendszerbe illesztés

A készülék 3P kivitele miatt háromfázisú elosztószekrényekben, főelosztókban használható. Beépítése jellemzően a betáplálási ponthoz közel, a túlfeszültség-védelmi koncepció első lépcsőjeként történik. A megfelelő keresztmetszetű vezetékek és a szabványos szerelési előírások betartása segíti a készülék hatékony működését.

A TRACON ESPD1+2-50-3P alkalmazása olyan rendszerekben lehet indokolt, ahol a villám- vagy túlfeszültség-védelem tervezése során kiemelt szempont a megbízhatóság és a hosszú távú üzem, például ipari létesítmények, kereskedelmi épületek vagy nagyobb lakóépületek főelosztóiban.

Összefoglalás

A TRACON ESPD1+2-50-3P T1+T2 AC túlfeszültséglevezető egy kompakt, egybeépített megoldás 3 fázisú energiaelosztó rendszerek számára. Műszaki paraméterei – 385 V Uc, 50 kA Iimp és In, 160 kA Imax, 2,5 kV Up – révén alkalmas nagy energiájú túlfeszültség-impulzusok kezelésére, és támogatja az elektromos hálózat, valamint a csatlakoztatott berendezések védelmét villám- és kapcsolási túlfeszültségek esetén.
